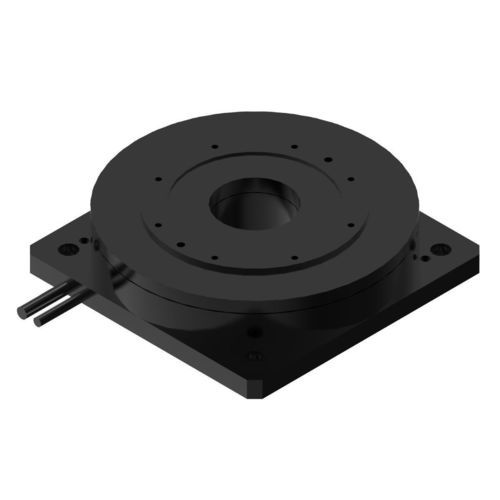

Moteur couple brushless TDB-150-037-NH-Aà courant continu220 Vmodulaire
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- brushless, à courant continu
- Voltage
- 220 V
- Construction
- à arbre creux, à rotor extérieur, modulaire, compact, frameless, en construction légère, de grande dimension, extra plat, plat
- Indice de protection
- IP40
- Nombre de pôles
- 16 pôles
- Application
- pour la robotique, pour machine-outil, pour applications automobiles, industriel, pour table rotative, pour machine d'emballage, pour applications médicales, pour l'industrie des semi-conducteurs, pour l'industrie électronique, pour l'industrie pharmaceutique, pour l'industrie agroalimentaire, pour équipement médical, avec encodeur intégré, pour machine de découpe
- Autres caractéristiques
- sur mesure, à entraînement direct, à haute inertie, basse tension, de régulation de mouvement, système de commande, fort couple, haute précision, à haut rendement, à grande vitesse, en boucle fermée, faible vitesse, haute puissance, haute résolution, de précision, à faible niveau bruit, à faible inertie, à faible vibration, standard, avec encodeur intégré, servocommandé
- Puissance
0,04 W
(0 hp)Min: 42 W
(0,06 hp)Max: 42 W
(0,06 hp)- Intensité
Min: 4,6 A
Max: 16 A
- Couple
Min: 1 Nm
(0,737562 ft.lb)Max: 3,5 Nm
(2,581468 ft.lb)- Vitesse de rotation
Min: 400 rpm
(2 513,2741 rad.min-1)Max: 400 rpm
(2 513,2741 rad.min-1)- Diamètre
150 000 µm
(5,91 in)Min: 150 µm
Max: 150 µm
- Température de fonctionnement
Min: 0 °C
(32 °F)Max: 40 °C
(104 °F)
Description
Introduction
Le moteur de couple à entraînement direct TDB-150-037-NH-A présente un design plat et compact à rotor externe, avec un diamètre extérieur de 150 mm et une hauteur de 37 mm. Il fournit un couple continu de 1 N·m et un couple de pointe de 3,5 N·m. La commutation en boucle fermée est assurée par un encodeur incrémental, garantissant un positionnement précis et répétable. L'entraînement direct supprime la nécessité d'une boîte de vitesses, simplifiant la maintenance et réduisant l'encombrement du système.
Spécification
Performance | Unité | Performance | Unité
Couple continu | 1 N·m | Couple de pointe | 3,5 N·m
Courant continu | 4,6 Arms | Courant de pointe | 16 Arms
Puissance nominale | 42 W | Constante de couple | 0,22 N·m/Arms
Résistance@25℃ | 2 Ohms L-L | Inductance | 1 mH
Constante back-EMF@25℃ | 0,2 Vrms/rad/s | Moment d'inertie | 0,001 Kg·m^2
Précision | ±20 Arc sec | Répétabilité | ±1,5 Arc sec
Charge axiale max. | 200 N | Moment de charge max. | 10 N·m
Jeu axial | 5 µm | Jeu radial | 5 µm
Vitesse max. | 400 tr/min | Masse du moteur | 2,8 Kg
Nombre de pôles | 16 | Résolution | 11740 lignes/tour
Diamètre | 150 mm | Hauteur | 37 mm
Caractéristiques / spécifications techniques
Le moteur de couple à entraînement direct TDB-150-037-NH-A présente un design plat et compact à rotor externe, avec un diamètre extérieur de 150 mm et une hauteur de 37 mm. Il fournit un couple continu de 1 N·m et un couple de pointe de 3,5 N·m. La commutation en boucle fermée est assurée par un encodeur incrémental, garantissant un positionnement précis et répétable. L'entraînement direct supprime la nécessité d'une boîte de vitesses, simplifiant la maintenance et réduisant l'encombrement du système.
Spécification
Performance | Unité | Performance | Unité
Couple continu | 1 N·m | Couple de pointe | 3,5 N·m
Courant continu | 4,6 Arms | Courant de pointe | 16 Arms
Puissance nominale | 42 W | Constante de couple | 0,22 N·m/Arms
Résistance@25℃ | 2 Ohms L-L | Inductance | 1 mH
Constante back-EMF@25℃ | 0,2 Vrms/rad/s | Moment d'inertie | 0,001 Kg·m^2
Précision | ±20 Arc sec | Répétabilité | ±1,5 Arc sec
Charge axiale max. | 200 N | Moment de charge max. | 10 N·m
Jeu axial | 5 µm | Jeu radial | 5 µm
Vitesse max. | 400 tr/min | Masse du moteur | 2,8 Kg
Nombre de pôles | 16 | Résolution | 11740 lignes/tour
Diamètre | 150 mm | Hauteur | 37 mm
Caractéristiques / spécifications techniques
- Modèle : TDB-150-037-NH-A
- Architecture : rotor externe
- Type de moteur : moteur de couple à entraînement direct avec encodeur incrémental
- Diamètre extérieur : 150 mm
- Hauteur : 37 mm
- Couple continu : 1 N·m
- Couple de pointe : 3,5 N·m
- Courant continu : 4,6 Arms
- Courant de pointe : 16 Arms
- Puissance nominale : 42 W
- Constante de couple : 0,22 N·m/Arms
- Résistance @25°C : 2 Ohms L-L
- Inductance : 1 mH
- Constante back-EMF @25°C : 0,2 Vrms/rad/s
- Moment d'inertie : 0,001 Kg·m^2
- Précision : ±20 Arc sec
- Répétabilité : ±1,5 Arc sec
- Charge axiale max. : 200 N
- Moment de charge max. : 10 N·m
- Jeu axial : 5 µm
- Jeu radial : 5 µm
- Vitesse max. : 400 tr/min
- Masse : 2,8 Kg
- Nombre de pôles : 16
- Résolution encodeur : 11740 lignes/tour
