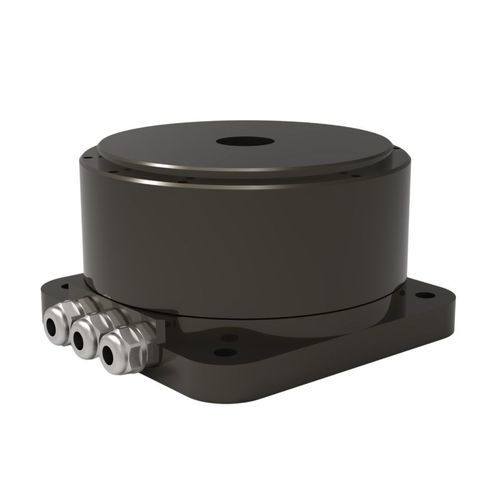

Moteur couple brushless TDB-170-095-NH-ADC220 Vavec frein
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- brushless, DC
- Voltage
- 220 V
- Construction
- modulaire, à rotor externe, avec frein, frameless, compact, en construction légère, petit, de grande dimension, extra plat, plat
- Indice de protection
- IP40
- Application
- pour la robotique, pour machine-outil, pour l'industrie agroalimentaire, pour l'industrie électronique, pour système d'entraînement, d'actionneur linéaire, pour robot collaboratif, pour les opérations d'enroulement, pour applications de levage, pour store vénitien, pour robot humanoïde, pour compresseur, pour instrument de mesure, de traction, agricole, pour applications hydrauliques, avec encodeur intégré, pour tunnelier, pour rectifieuse, pour table rotative, pour l'industrie des semi-conducteurs, industriel, pour machine d'emballage, pour applications médicales, pour pompe, pour porte automatique, pour applications automobiles, pour l'optique, pour applications sévères, pour convoyeur, pour machine de découpe, pour équipement médical, pour treuils, pour machine de traitement du bois, pour l'industrie pharmaceutique, de broche
- Autres caractéristiques
- sur mesure, à entraînement direct, de régulation de mouvement, fort couple, haute précision, haute résolution, à faible vibration, de précision, à haut rendement, à faible niveau bruit, faible vitesse, servocommandé, à grande vitesse, avec encodeur intégré, à faible inertie, à haute inertie, à commande intégrée
- Puissance
400 W
(0,54 hp)Max: 398 W
(0,54 hp)Min: 398 W
(0,54 hp)- Intensité
Max: 7,5 A
Min: 2,5 A
- Couple
Max: 65 Nm
(47,94154 ft.lb)Min: 20 Nm
(14,751243 ft.lb)- Vitesse de rotation
Max: 190 rpm
(1 193,8052 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Diamètre
170 000 µm
(6,69 in)Max: 170 µm
Min: 95 µm
- Température de fonctionnement
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Description
Introduction
Le modèle TDB-170-095-NH-A est un moteur à couple à entraînement direct à rotor externe. Cette conception permet d'obtenir un moment d'inertie plus élevé et un plus grand rayon de sortie. Il intègre des capteurs à effet Hall pour un démarrage simplifié et une large compatibilité avec différents entraînements. Équipé d'un encodeur incrémental, il est compatible avec la plupart des systèmes de contrôle servo. Avec une précision de positionnement de ±20 secondes d'arc et une répétabilité de ±1,5 seconde d'arc, il répond aux exigences des applications de précision en usinage et en inspection. Applications typiques : tables rotatives CNC, équipements semi-conducteurs, articulations robotiques et systèmes d'inspection de précision.
Spécification (tableau)
Performance | Unité | Performance | Unité
Couple continu : 20 N·m | Couple de pointe : 65 N·m
Courant continu : 2.5 Arms | Courant de pointe : 7.5 Arms
Puissance nominale : 398 W | Constante de couple : 8.7 N·m/Arms
Résistance @25℃ (L-L) : 10 Ohms | Inductance : 17.4 mH
Constante Back-EMF @25℃ : 7.1 Vrms/rad/s | Moment d'inertie : 0.02 Kg·m^2
Précision : ±15 secondes d'arc | Répétabilité : ±2 Arc sec
Charge axiale maxi : 4000 N | Charge de moment maxi : 200 N·m
Jeu axial : 5 µm | Jeu radial : 5 µm
Vitesse maxi : 190 rpm | Masse du moteur : 11.7 Kg
Nombre de pôles : 30 | Résolution : 23bit Biss-C
Diamètre : 170 mm | Hauteur : 95 mm
Caractéristiques / spécifications techniques
Le modèle TDB-170-095-NH-A est un moteur à couple à entraînement direct à rotor externe. Cette conception permet d'obtenir un moment d'inertie plus élevé et un plus grand rayon de sortie. Il intègre des capteurs à effet Hall pour un démarrage simplifié et une large compatibilité avec différents entraînements. Équipé d'un encodeur incrémental, il est compatible avec la plupart des systèmes de contrôle servo. Avec une précision de positionnement de ±20 secondes d'arc et une répétabilité de ±1,5 seconde d'arc, il répond aux exigences des applications de précision en usinage et en inspection. Applications typiques : tables rotatives CNC, équipements semi-conducteurs, articulations robotiques et systèmes d'inspection de précision.
Spécification (tableau)
Performance | Unité | Performance | Unité
Couple continu : 20 N·m | Couple de pointe : 65 N·m
Courant continu : 2.5 Arms | Courant de pointe : 7.5 Arms
Puissance nominale : 398 W | Constante de couple : 8.7 N·m/Arms
Résistance @25℃ (L-L) : 10 Ohms | Inductance : 17.4 mH
Constante Back-EMF @25℃ : 7.1 Vrms/rad/s | Moment d'inertie : 0.02 Kg·m^2
Précision : ±15 secondes d'arc | Répétabilité : ±2 Arc sec
Charge axiale maxi : 4000 N | Charge de moment maxi : 200 N·m
Jeu axial : 5 µm | Jeu radial : 5 µm
Vitesse maxi : 190 rpm | Masse du moteur : 11.7 Kg
Nombre de pôles : 30 | Résolution : 23bit Biss-C
Diamètre : 170 mm | Hauteur : 95 mm
Caractéristiques / spécifications techniques
- Modèle : TDB-170-095-NH-A
- Conception : rotor externe (outer rotor)
- Capteurs : capteurs à effet Hall intégrés
- Capteur de position : encodeur incrémental adapté aux systèmes servo (23bit Biss-C)
- Applications typiques : tables rotatives CNC, équipements semi-conducteurs, articulations robotiques, inspection/contrôle de précision
- Couple continu : 20 N·m
- Couple de pointe : 65 N·m
- Courant continu : 2.5 Arms
- Courant maximal : 7.5 Arms
- Puissance nominale : 398 W
- Constante de couple : 8.7 N·m/Arms
- Résistance @25℃ (L-L) : 10 Ohms
- Inductance : 17.4 mH
- Constante Back-EMF @25℃ : 7.1 Vrms/rad/s
- Moment d'inertie : 0.02 Kg·m^2
- Précision de positionnement (introduction) : ±20 s d'arc ; précision (table) : ±15 s d'arc
- Répétabilité (introduction) : ±1,5 s d'arc ; répétabilité (table) : ±2 Arc sec
- Charge axiale maximale : 4000 N
- Charge maximale de moment : 200 N·m
- Jeu axial : 5 µm
- Jeu radial : 5 µm
- Vitesse maximale : 190 rpm
- Masse : 11.7 Kg
- Nombre de pôles : 30
- Résolution de l'encodeur : 23bit Biss-C
- Diamètre : 170 mm
- Hauteur : 95 mm
