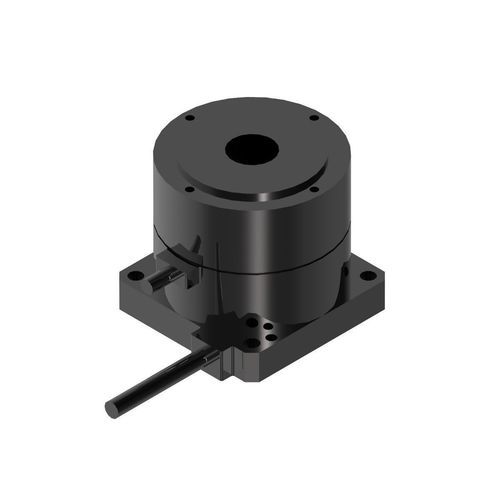

Moteur couple brushless TDB-040-038-NH-AYà courant continu220 Vmodulaire
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- brushless, à courant continu
- Voltage
- 220 V
- Construction
- à rotor externe, modulaire, compact, frameless
- Indice de protection
- IP40
- Application
- pour machine-outil, pour la robotique, pour robot collaboratif, industriel, pour machine de découpe, pour table rotative, pour équipement médical, pour machine d'emballage, pour applications médicales, avec encodeur intégré, pour l'industrie des semi-conducteurs, pour applications sévères, pour l'industrie électronique, pour applications automobiles, pour l'industrie pharmaceutique
- Autres caractéristiques
- sur mesure, à entraînement direct, basse tension, à vitesse constante, à faible inertie, fort couple, haute puissance, à haute inertie, avec encodeur intégré, haute précision, à haut rendement, à grande vitesse, de régulation de mouvement, à faible vibration, faible vitesse, à entraînement harmonique, standard, haute résolution, de précision, semi-rapide, à faible niveau bruit, servocommandé
- Puissance
Max: 7 W
(0,01 hp)10 W
(0,01 hp)Min: 7 W
(0,01 hp)- Intensité
Max: 1,9 A
Min: 0,63 A
- Couple
Max: 0,39 Nm
(0,287649 ft.lb)Min: 0,13 Nm
(0,095883 ft.lb)- Vitesse de rotation
Max: 500 rpm
(3 141,5927 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Diamètre
40 mm
(1,57 in)- Température de fonctionnement
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Description
Introduction
Le moteur à couple à entraînement direct (DD) TDB-040-038-NH-AY se caractérise par une structure compacte, une grande précision et une réponse rapide, ce qui le rend adapté aux applications de positionnement de haute précision et d'entraînement direct. Sa faible encombrement et ses caractéristiques techniques le destinent aux équipements semi-conducteurs, plateformes de précision et systèmes automatisés.
Caractéristiques (tableau)
Performance | Unité | Performance | Unité
Couple continu : 0.13 N·m | | Couple de pointe : 0.39 N·m |
Courant continu : 0.63 Arms | | Courant de pointe : 1.9 Arms |
Puissance nominale : 7 W | | Constante de couple : 0.21 N·m/Arms |
Résistance@25℃ : 7.5 Ohms L-L | | Inductance : 1.5 mH |
Constante de force contre-électromotrice@25℃ : 0.123 Vrms/rad/s | | Moment d'inertie : 5x10^-6 Kg·m^2 |
Précision : ±40 Arc sec | | Répétabilité : ±2.5 Arc sec |
Charge axiale max. : 20 N | | Charge en moment max. : 0.4 N·m |
Jeu axial : 5 µm | | Jeu radial : 5 µm |
Vitesse max. : 500 rpm | | Masse du moteur : 0.075 Kg |
Nombre de pôles : 22 | | Résolution : 819200 comptes/tr |
Diamètre : 40 mm | | Hauteur : 38.5 mm |
Basé sur des codeurs numériques ; limites de fin de course standard. Les paramètres et spécifications pertinents sont susceptibles d'être modifiés sans préavis.
Pour les niveaux de rebond de contact optionnels, les mesures sont basées sur une charge constante et une température constante.
Caractéristiques / spécifications techniques
Le moteur à couple à entraînement direct (DD) TDB-040-038-NH-AY se caractérise par une structure compacte, une grande précision et une réponse rapide, ce qui le rend adapté aux applications de positionnement de haute précision et d'entraînement direct. Sa faible encombrement et ses caractéristiques techniques le destinent aux équipements semi-conducteurs, plateformes de précision et systèmes automatisés.
Caractéristiques (tableau)
Performance | Unité | Performance | Unité
Couple continu : 0.13 N·m | | Couple de pointe : 0.39 N·m |
Courant continu : 0.63 Arms | | Courant de pointe : 1.9 Arms |
Puissance nominale : 7 W | | Constante de couple : 0.21 N·m/Arms |
Résistance@25℃ : 7.5 Ohms L-L | | Inductance : 1.5 mH |
Constante de force contre-électromotrice@25℃ : 0.123 Vrms/rad/s | | Moment d'inertie : 5x10^-6 Kg·m^2 |
Précision : ±40 Arc sec | | Répétabilité : ±2.5 Arc sec |
Charge axiale max. : 20 N | | Charge en moment max. : 0.4 N·m |
Jeu axial : 5 µm | | Jeu radial : 5 µm |
Vitesse max. : 500 rpm | | Masse du moteur : 0.075 Kg |
Nombre de pôles : 22 | | Résolution : 819200 comptes/tr |
Diamètre : 40 mm | | Hauteur : 38.5 mm |
Basé sur des codeurs numériques ; limites de fin de course standard. Les paramètres et spécifications pertinents sont susceptibles d'être modifiés sans préavis.
Pour les niveaux de rebond de contact optionnels, les mesures sont basées sur une charge constante et une température constante.
Caractéristiques / spécifications techniques
- Modèle : TDB-040-038-NH-AY
- Couple continu : 0.13 N·m
- Couple de pointe : 0.39 N·m
- Courant continu : 0.63 Arms
- Courant de pointe : 1.9 Arms
- Puissance nominale : 7 W
- Constante de couple : 0.21 N·m/Arms
- Résistance @25℃ : 7.5 Ohms L-L
- Inductance : 1.5 mH
- Constante de force contre-électromotrice @25℃ : 0.123 Vrms/rad/s
- Moment d'inertie : 5x10^-6 Kg·m^2
- Précision : ±40 Arc sec
- Répétabilité : ±2.5 Arc sec
- Charge axiale max. : 20 N
- Charge en moment max. : 0.4 N·m
- Jeu axial : 5 µm
- Jeu radial : 5 µm
- Vitesse maximale : 500 rpm
- Masse : 0.075 Kg
- Nombre de pôles : 22
- Résolution : 819200 comptes/tr
- Diamètre : 40 mm
- Hauteur : 38.5 mm
