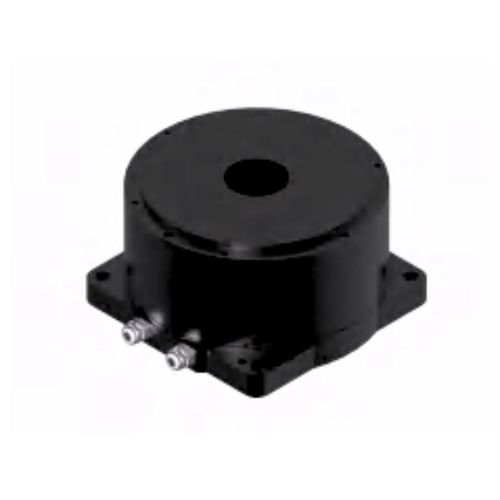

Moteur couple brushless TDB-170-125-NH-BDC220 Và rotor externe
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- brushless, DC
- Voltage
- 220 V
- Construction
- à rotor externe
- Indice de protection
- IP40
- Application
- pour machine-outil, pour la robotique, pour robot collaboratif, pour équipement médical, industriel, pour machine de découpe, pour table rotative, pour machine d'emballage, pour applications médicales, pour l'industrie pharmaceutique, pour applications automobiles, pour l'industrie des semi-conducteurs, pour applications sévères, pour store vénitien, pour l'industrie électronique, pour l'industrie agroalimentaire, avec encodeur intégré
- Autres caractéristiques
- basse tension, à entraînement direct, sur mesure, à vitesse constante, de régulation de mouvement, fort couple, haute puissance, standard, haute précision, à faible inertie, à haut rendement, faible vitesse, haute résolution, de précision, à faible niveau bruit, semi-rapide, servocommandé, à haute inertie, à grande vitesse, à faible vibration, avec encodeur intégré, avec contrôleur de vitesse
- Puissance
Max: 220 W
(0,3 hp)630 W
(0,86 hp)Min: 220 W
(0,3 hp)- Intensité
Max: 7,5 A
Min: 2,5 A
- Couple
Max: 60 Nm
(44,253729 ft.lb)Min: 18 Nm
(13,276119 ft.lb)- Vitesse de rotation
150 rpm
(942,4778 rad.min-1)- Diamètre
170 mm
(6,69 in)- Température de fonctionnement
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Description
Introduction
Le moteur de couple à entraînement direct DD TDB-170-125-NH-B associe une architecture à rotor externe à des caractéristiques de commande stables, le rendant adapté aux tables tournantes CNC, équipements semi‑conducteurs, articulations robotiques, systèmes d'inspection de précision et autres applications industrielles. La conception à rotor externe augmente le moment d'inertie et le rayon de sortie, permettant une réponse dynamique élevée sous forte charge. Ce modèle est conçu pour des systèmes d'entraînement pouvant démarrer sans capteurs Hall et est compatible avec la plupart des servomoteurs industriels pour une mise en service simplifiée.
Applications
Spécification
Performances | Unité | Performances | Unité
Couple continu : 40 N·m | Couple crête : 125 N·m
Courant continu : 2.5 Arms | Courant crête : 7.5 Arms
Puissance nominale : 629 W | Constante de couple : 16.7 N·m/Arms
Résistance @25℃ : 13.4 Ohms L-L | Inductance : 32 mH
Constante Back-EMF @25℃ : 13.6 Vrms/rad/s | Moment d'inertie : 0.025 kg·m^2
Précision : ±15 secondes d'arc | Répétabilité : ±2 secondes d'arc
Charge axiale max. : 4000 N | Charge de moment max. : 200 N·m
Jeu axial : 5 µm | Jeu radial : 5 µm
Vitesse max. : 150 rpm | Masse du moteur : 14.5 kg
Nombre de pôles : 30 | Résolution : 23 Bit BiSS-C
Diamètre : 170 mm | Hauteur : 125 mm
Caractéristiques / spécifications techniques
Le moteur de couple à entraînement direct DD TDB-170-125-NH-B associe une architecture à rotor externe à des caractéristiques de commande stables, le rendant adapté aux tables tournantes CNC, équipements semi‑conducteurs, articulations robotiques, systèmes d'inspection de précision et autres applications industrielles. La conception à rotor externe augmente le moment d'inertie et le rayon de sortie, permettant une réponse dynamique élevée sous forte charge. Ce modèle est conçu pour des systèmes d'entraînement pouvant démarrer sans capteurs Hall et est compatible avec la plupart des servomoteurs industriels pour une mise en service simplifiée.
Applications
- Tables tournantes CNC
- Équipements semi‑conducteurs
- Articulations robotiques
- Systèmes d'inspection de précision
- Applications à forte dynamique et fortes charges
Spécification
Performances | Unité | Performances | Unité
Couple continu : 40 N·m | Couple crête : 125 N·m
Courant continu : 2.5 Arms | Courant crête : 7.5 Arms
Puissance nominale : 629 W | Constante de couple : 16.7 N·m/Arms
Résistance @25℃ : 13.4 Ohms L-L | Inductance : 32 mH
Constante Back-EMF @25℃ : 13.6 Vrms/rad/s | Moment d'inertie : 0.025 kg·m^2
Précision : ±15 secondes d'arc | Répétabilité : ±2 secondes d'arc
Charge axiale max. : 4000 N | Charge de moment max. : 200 N·m
Jeu axial : 5 µm | Jeu radial : 5 µm
Vitesse max. : 150 rpm | Masse du moteur : 14.5 kg
Nombre de pôles : 30 | Résolution : 23 Bit BiSS-C
Diamètre : 170 mm | Hauteur : 125 mm
Caractéristiques / spécifications techniques
- Modèle : TDB-170-125-NH-B
- Type : Moteur de couple à entraînement direct DD, rotor externe
- Couple continu : 40 N·m
- Couple crête : 125 N·m
- Courant continu : 2.5 Arms
- Courant crête : 7.5 Arms
- Puissance nominale : 629 W
- Constante de couple : 16.7 N·m/Arms
- Résistance @25℃ : 13.4 Ohms L-L
- Inductance : 32 mH
- Constante Back-EMF @25℃ : 13.6 Vrms/rad/s
- Moment d'inertie : 0.025 kg·m^2
- Précision : ±15 secondes d'arc
- Répétabilité : ±2 secondes d'arc
- Charge axiale max. : 4000 N
- Charge de moment max. : 200 N·m
- Jeu axial : 5 µm
- Jeu radial : 5 µm
- Vitesse max. : 150 rpm
- Masse : 14.5 kg
- Nombre de pôles : 30
- Résolution : 23 Bit BiSS-C
- Diamètre : 170 mm
- Hauteur : 125 mm
