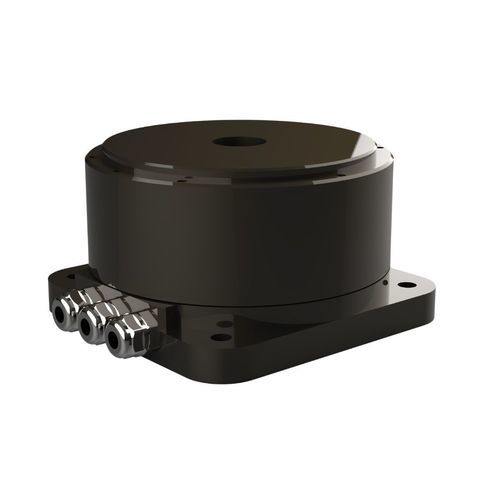

Moteur couple brushless TDB-112-065-NH-ADC220 Vmodulaire
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- brushless, DC
- Voltage
- 220 V
- Construction
- à arbre creux, à rotor externe, modulaire, ultracompact, frameless, en construction légère, petit, extra plat, plat
- Indice de protection
- IP40
- Application
- pour applications sévères, pour machine-outil, pour la robotique, pour robot collaboratif, pour équipement médical, industriel, pour table rotative, pour machine d'emballage, pour machine de découpe, pour applications médicales, pour l'industrie des semi-conducteurs, pour l'industrie pharmaceutique, avec encodeur intégré
- Autres caractéristiques
- à entraînement direct, sur mesure, de régulation de mouvement, à commande intégrée, à haute inertie, basse tension, standard, à vitesse constante, fort couple, haute précision, haute puissance, à haut rendement, haute résolution, servocommandé, à faible vibration, de précision, avec encodeur intégré, à grande vitesse, système de commande, à faible niveau bruit, à faible inertie
- Puissance
Max: 110 W
(0,15 hp)110 W
(0,15 hp)Min: 110 W
(0,15 hp)- Intensité
Max: 7,5 A
Min: 2,5 A
- Couple
Max: 9 Nm
(6,638059 ft.lb)Min: 3 Nm
(2,212686 ft.lb)- Vitesse de rotation
Max: 350 rpm
(2 199,1149 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Diamètre
Max: 112 mm
(4,41 in)112 mm
(4,41 in)Min: 112 mm
(4,41 in)- Température de fonctionnement
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Description
Introduction
Le moteur à entraînement direct TDB-112-065-NH-A est composé de quatre éléments principaux : stator, rotor, roulements et encodeur. Il présente un diamètre de 112 mm, une hauteur de 65 mm et une masse de 2,8 kg. Il fournit un couple continu de 3 N·m et un couple de pointe jusqu'à 9 N·m. La puissance nominale est de 110 W, le courant continu de 2,5 Arms et le courant de pointe de 7,5 Arms. Ses atouts pour l'industrie incluent des performances dynamiques élevées, une rétroaction de position précise, un contrôle de vitesse optimisé, un encombrement réduit, un excellent MTBF et des besoins de maintenance limités.
Caractéristiques
Tableau des spécifications
Couple continu | 3 N·m | Couple maximal | 9 N·m
Courant continu | 2.5 Arms | Courant maximal | 7.5 Arms
Puissance nominale | 110 W | Constante de couple | 1.2 N·m/Arms
Résistance @25℃ | 2.2 Ohms L-L | Inductance | 1.8 mH
Constante force contre‑électromotrice @25℃ | 1 Vrms/rad/s | Moment d'inertie | 0.002 Kg·m^2
Précision | ±25 Arc sec | Répétabilité | ±2 Arc sec
Charge axiale maxi | 2000 N | Charge de moment maxi | 40 N·m
Jeu axial | 5 um | Jeu radial | 5 um
Vitesse maxi | 350 Rpm | Masse du moteur | 2,8 Kg
Nombre de pôles | 28 | Résolution | 26Bit BiSS-C
Diamètre | 112 mm | Hauteur | 65 mm
Caractéristiques / spécifications techniques
Le moteur à entraînement direct TDB-112-065-NH-A est composé de quatre éléments principaux : stator, rotor, roulements et encodeur. Il présente un diamètre de 112 mm, une hauteur de 65 mm et une masse de 2,8 kg. Il fournit un couple continu de 3 N·m et un couple de pointe jusqu'à 9 N·m. La puissance nominale est de 110 W, le courant continu de 2,5 Arms et le courant de pointe de 7,5 Arms. Ses atouts pour l'industrie incluent des performances dynamiques élevées, une rétroaction de position précise, un contrôle de vitesse optimisé, un encombrement réduit, un excellent MTBF et des besoins de maintenance limités.
Caractéristiques
- Performances dynamiques élevées
- Haute précision de position
- Contrôle de vitesse optimisé
- Structure ultra-compacte
- Excellent MTBF (temps moyen entre pannes)
- Besoins de maintenance réduits
Tableau des spécifications
Couple continu | 3 N·m | Couple maximal | 9 N·m
Courant continu | 2.5 Arms | Courant maximal | 7.5 Arms
Puissance nominale | 110 W | Constante de couple | 1.2 N·m/Arms
Résistance @25℃ | 2.2 Ohms L-L | Inductance | 1.8 mH
Constante force contre‑électromotrice @25℃ | 1 Vrms/rad/s | Moment d'inertie | 0.002 Kg·m^2
Précision | ±25 Arc sec | Répétabilité | ±2 Arc sec
Charge axiale maxi | 2000 N | Charge de moment maxi | 40 N·m
Jeu axial | 5 um | Jeu radial | 5 um
Vitesse maxi | 350 Rpm | Masse du moteur | 2,8 Kg
Nombre de pôles | 28 | Résolution | 26Bit BiSS-C
Diamètre | 112 mm | Hauteur | 65 mm
Caractéristiques / spécifications techniques
- Modèle : TDB-112-065-NH-A
- Diamètre : 112 mm
- Hauteur : 65 mm
- Masse : 2,8 Kg
- Couple continu : 3 N·m
- Couple maximal : 9 N·m
- Puissance nominale : 110 W
- Courant continu : 2.5 Arms
- Courant maximal : 7.5 Arms
- Constante de couple : 1.2 N·m/Arms
- Résistance @25℃ : 2.2 Ohms L-L
- Inductance : 1.8 mH
- Constante back‑EMF @25℃ : 1 Vrms/rad/s
- Moment d'inertie : 0.002 Kg·m^2
- Précision : ±25 Arc sec
- Répétabilité : ±2 Arc sec
- Charge axiale maxi : 2000 N
- Charge de moment maxi : 40 N·m
- Jeu axial : 5 um
- Jeu radial : 5 um
- Vitesse maxi : 350 Rpm
- Nombre de pôles : 28
- Résolution encodeur : 26Bit BiSS-C
