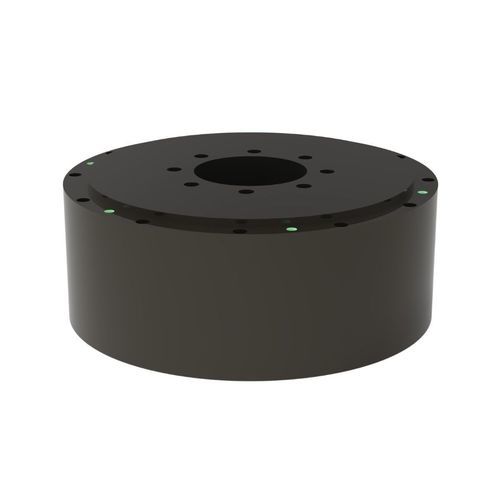

Moteur couple brushless TDB-263-113-NH-A

DCsynchrone220 V

Introduction
Le TDB-263-113-NH-A est un moteur moment d'entraînement direct de grand format conçu pour l'automatisation lourde et la fabrication de précision. Sa conception à rotor externe, l'absence de capteurs Hall et un encodeur incrémental haute résolution assurent un positionnement précis, une transmission de couple élevée et un fonctionnement continu fiable sur portiques, tables rotatives et axes à entraînement direct.

Avantages

• Précision de positionnement supérieure par rapport aux servomoteurs classiques
• Couple continu et de crête élevé pour les applications à entraînement direct
• Efficacité améliorée et réduction des éléments de transmission mécanique
• Maintenance simplifiée grâce à la conception en entraînement direct
• Profil axial compact pour installations à encombrement réduit

Caractéristiques techniques

• Modèle : TDB-263-113-NH-A
• Couple continu : 95 N·m
• Couple maximal : 190 N·m
• Courant continu : 7.1 Arms
• Courant de crête : 14.2 Arms
• Puissance nominale : 1493 W
• Constante de couple : 13.4 N·m/Arms
• Résistance @25℃ : 3.4 Ohms L-L
• Inductance : 10.8 mH
• Constante Back-EMF @25℃ : 10.9 Vrms/rad/s
• Moment d'inertie : 0.13 kg·m^2
• Précision : ±15 secondes d'arc
• Répétabilité : ±2 secondes d'arc
• Charge axiale max. : 4000 N
• Charge de moment max. : 400 N·m
• Jeu axial : 8 µm
• Jeu radial : 8 µm
• Vitesse max. : 150 rpm
• Masse : 23.8 kg
• Nombre de pôles : 40
• Résolution : 23 Bit Biss-C
• Diamètre : 263 mm
• Hauteur : 113 mm
