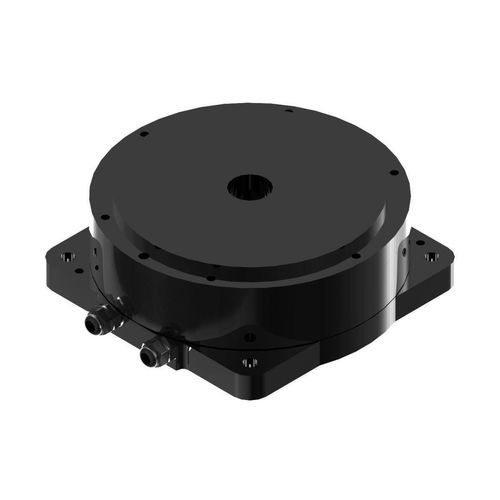

Moteur couple DC TDB-080-050-NH-RD-TBLDC220 Vavec frein DC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- BLDC, DC
- Voltage
- 220 V
- Construction
- à arbre creux, à rotor externe, modulaire, avec frein DC, ultracompact, frameless, en construction légère, petit, extra plat, plat
- Indice de protection
- IP40
- Application
- pour l'industrie des semi-conducteurs, pour machine-outil, pour la robotique, pour tunnelier, pour robot collaboratif, avec encodeur intégré, pour machine de découpe, industriel, pour table rotative, pour l'industrie agroalimentaire, pour machine d'emballage, pour applications médicales, pour équipement médical, pour applications automobiles, pour applications sévères, pour l'industrie électronique, pour l'industrie pharmaceutique
- Autres caractéristiques
- sur mesure, à entraînement direct, à faible vibration, basse tension, à vitesse constante, fort couple, haute précision, à grande vitesse, à haut rendement, haute résolution, à haute inertie, de précision, servocommandé, haute puissance, de régulation de mouvement, à faible niveau bruit, à faible inertie, avec encodeur intégré, à commande intégrée
- Puissance
Max: 29 W
(0,04 hp)30 W
(0,04 hp)Min: 29 W
(0,04 hp)- Couple
Max: 2 Nm
(1,475124 ft.lb)Min: 0,6 Nm
(0,442537 ft.lb)- Vitesse de rotation
Max: 450 rpm
(2 827,4334 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Diamètre
80 mm
(3,15 in)
Description
Introduction
Le moteur rotatif à entraînement direct TDB-080-050-NH-RD-T présente une structure compacte frameless avec un diamètre extérieur de 80 mm et une hauteur de 50 mm. Il fournit un couple continu de 0,6 N·m, un couple de pointe de 2 N·m et une vitesse maximale de 450 tr/min. Équipé d'un codeur RD et d'une conception sans capteur Hall (sensorless), il offre une réponse dynamique rapide, un jeu minimal et une grande précision de positionnement adaptée aux équipements automatisés de précision.
Applications
Spécifications
Couple continu : 0,6 N·m
Couple de pointe : 2 N·m
Courant continu : 1,7 Arms
Courant de pointe : 5,9 Arms
Puissance nominale : 29 W
Constante de couple : 0,35 N·m/Arms
Résistance @25°C : 2,8 Ohms L-L
Inductance : 2 mH
Constante Back‑EMF @25°C : 0,24 Vrms/rad/s
Moment d'inertie : 0,0018 Kg·m^2
Précision : ±50 arc sec
Répétabilité : ±2,5 arc sec
Charge axiale max. : 50 N
Moment de charge max. : 1 N·m
Défaut axial : 5 µm
Défaut radial : 5 µm
Vitesse max. : 450 tr/min
Masse : 1,2 Kg
Nombre de pôles : 22
Résolution : 500000 counts/rev
Diamètre : 80 mm
Hauteur : 50 mm
Caractéristiques techniques
Le moteur rotatif à entraînement direct TDB-080-050-NH-RD-T présente une structure compacte frameless avec un diamètre extérieur de 80 mm et une hauteur de 50 mm. Il fournit un couple continu de 0,6 N·m, un couple de pointe de 2 N·m et une vitesse maximale de 450 tr/min. Équipé d'un codeur RD et d'une conception sans capteur Hall (sensorless), il offre une réponse dynamique rapide, un jeu minimal et une grande précision de positionnement adaptée aux équipements automatisés de précision.
Applications
- Plateaux rotatifs et indexeurs automatisés
- Systèmes d'inspection et de métrologie de précision
- Équipements de traitement et de manutention des semi‑conducteurs
- Dispositifs médicaux et de laboratoire haut de gamme
Spécifications
Couple continu : 0,6 N·m
Couple de pointe : 2 N·m
Courant continu : 1,7 Arms
Courant de pointe : 5,9 Arms
Puissance nominale : 29 W
Constante de couple : 0,35 N·m/Arms
Résistance @25°C : 2,8 Ohms L-L
Inductance : 2 mH
Constante Back‑EMF @25°C : 0,24 Vrms/rad/s
Moment d'inertie : 0,0018 Kg·m^2
Précision : ±50 arc sec
Répétabilité : ±2,5 arc sec
Charge axiale max. : 50 N
Moment de charge max. : 1 N·m
Défaut axial : 5 µm
Défaut radial : 5 µm
Vitesse max. : 450 tr/min
Masse : 1,2 Kg
Nombre de pôles : 22
Résolution : 500000 counts/rev
Diamètre : 80 mm
Hauteur : 50 mm
Caractéristiques techniques
- Modèle : TDB-080-050-NH-RD-T
- Conception frameless à entraînement direct
- Codeur RD, résolution 500000 counts/rev
- Conception sans capteur Hall (sensorless)
- Grande précision et répétabilité de positionnement
- Format compact pour intégration dans des assemblages de précision
- Nombre de pôles : 22 ; Moment d'inertie : 0,0018 Kg·m^2
