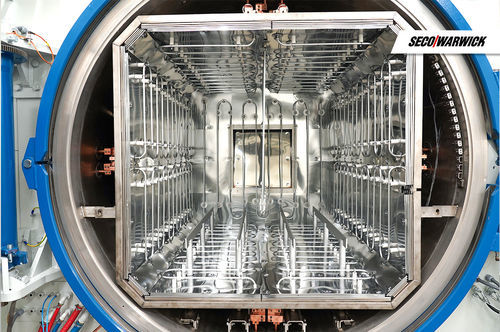

Four sous vide Vector UHV

à chambrede traitement thermiquede brasage dur

Présentation
Le Vector UHV est un four à vide horizontal monocuve dédié au brasage sous vide de composants d'appareillage électrique, notamment les interrupteurs sous vide et les disjoncteurs à vide (VCB). Conçu pour des atmosphères de procédé ultra‑propres, il est assemblé et testé en salle blanche pour minimiser les contaminations.

Caractéristiques

• Configuration horizontale monocuve avec zone chaude en molybdène pour un traitement haute pureté
• Pompes turbomoléculaires pour atteindre le vide élevé / ultrahaut vide
• Six zones de contrôle de température commandées par thyristors pour un réglage précis
• Système d'aspersion gazeuse externe (gaz d'aspersion : azote ou argon)
• Système de commande informatique convivial pour l'opérateur
• Tailles standard de chambre : 600×600×900 mm et 1000×1000×1200 mm

Avantages

• Le vide sert d'atmosphère de protection et de procédé, éliminant l'utilisation de gaz de procédé réactifs et leurs émissions
• Aucune émission de CO2 liée au procédé sous vide et aucun usage de combustibles fossiles pour le cycle de vide
• Le gaz de refroidissement (N2 ou Ar) peut être récupéré et réintroduit dans l'air, réduisant l'impact environnemental
• Isolation thermique renforcée réduisant la consommation électrique (≈ 20%)
• Haute efficacité énergétique : moteurs classe IE3, contrôle par onduleur et algorithmes de gestion énergétique
• Systèmes d'optimisation pour réduire la consommation des pompes, du chauffage et du refroidissement
• Réduction des déformations de durcissement et des coûts d'usinage en aval ; généralement pas de lavage des pièces après traitement thermique

Processus

• Brasage sous vide des composants d'appareillage électrique (ex. interrupteurs sous vide, VCB)

Secteurs

• Électrique
• Énergie
• Puissance

Options / Tailles

• Deux configurations standard : compact et four plus grand ; autres tailles disponibles sur demande
• La version plus grande peut inclure un élément chauffant central supplémentaire pour améliorer l'uniformité et augmenter la capacité de charge

Caractéristiques techniques

• Modèle : Vector UHV (four à vide horizontal monocuve)
• Zone chaude : molybdène
• Pompage : pompes turbomoléculaires pour vide élevé / ultrahaut vide
• Tailles standard de chambre : 600 × 600 × 900 mm et 1000 × 1000 × 1200 mm (autres tailles sur demande ; la version plus grande peut inclure un élément chauffant supplémentaire)
• Poids de charge / capacité : standard 600 kg ; 200 kg pour 600×600×900 mm sans élément chauffant central ; 1200 kg (jusqu'à 1500 kg avec élément chauffant supplémentaire) pour la grande configuration
• Uniformité de température : ±3 °C
• Vide ultime : ≤ 8 × 10⁻⁸ mbar
• Vide de fonctionnement à 850 °C : ≈ 1 × 10⁻⁶ mbar
• Débit de fuite : env. 1 × 10⁻⁴ mbar·L/s
• Pression d'aspersion : 1 bar abs.
• Gaz d'aspersion : N2, Ar
• Contrôle du chauffage : six zones commandées par thyristors
• Contrôle : système de commande informatique avec interface opérateur
