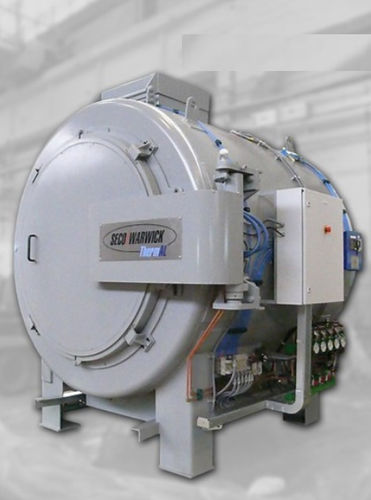

Nitruration gazeux ZeroFlow

pour l'automobilepour engrenagepour la chaudronnerie

Overview
ZeroFlow® est une technologie moderne et économe en énergie pour la nitruration gazeuse destinée aux fours à retorte VR (horizontaux) et PVR (puits/verticaux). Elle permet un contrôle précis de la composition de la couche nitrurée tout en minimisant la consommation d'ammoniac et de gaz de procédé, la durée des cycles, la consommation d'énergie et les émissions. Conçue pour la production de masse et l'intégration dans des lignes automatisées.

Key concept
ZeroFlow® fonctionne avec une retorte entièrement étanche et une circulation forcée de l'atmosphère interne. Pendant les phases où la charge n'absorbe pas d'azote (par ex. réduction du potentiel KN ou diffusion), l'arrivée d'ammoniac est stoppée (flux nul). La circulation forcée et le contrôle de l'atmosphère garantissent l'uniformité et la répétabilité du procédé.

Advantages

• Formage précis de la composition des couches nitrurées
• Haute efficacité du procédé et productivité
• Qualité constante et répétabilité
• Impact environnemental réduit et émissions minimales
• Fonctionnement automatique fiable et préparation simple des recettes
• Contrôle direct de l'atmosphère dans la retorte
• Contrôle précis de la température et bonne uniformité (≈±3°C)
• Commande PLC + IPC (Siemens), automatisation et visualisation complètes
• Archivage des données, rapports, maintenance préventive et diagnostic à distance
• Conception compacte pour intégration en ligne automatisée

Benefits compared to traditional nitriding

• Consommation d'ammoniac minimale (ammoniac introduit uniquement pour fournir l'azote nécessaire aux pièces)
• Possibilité d'utiliser de l'ammoniac pur sans dilution
• Purge par vide remplaçant la purge continue au gaz, réduisant l'usage de gaz inertes/de procédé
• Mesure et contrôle directs de la composition atmosphérique dans la retorte pour un contrôle dynamique
• Dissociateur interne optionnel (IAD) pour précision sans pertes énergétiques
• Réduction significative des coûts opérationnels et de la consommation de gaz de procédé (ammoniac réduit jusqu'à ≈10× vs procédés traditionnels)
• Simulateur de procédé : ZeroFlow Feedback Control

Processes and versatility
Les fours ZeroFlow® sont adaptés à la nitruration gazeuse, au nitrocarburage (FNC), à la post‑oxydation, au revenu, au recuit et à d'autres traitements thermiques. Disponibles en configurations horizontales (VR) et puits/verticales (PVR) et pouvant être équipés d'installations de nitrocarburage et de post‑oxydation.

Typical industries / applications

• Automobile : disques de frein, engrenages, pignons, arbres, composants de pompes hydrauliques, vilebrequins, arbres à cames, ressorts de soupape, segments/goupilles de piston
• Machines‑outils : bagues, goupilles, arbres, anneaux, cylindres
• Outillage : outils de coupe, matrices d'estampage, matrices d'extrusion, inserts de matrice, vis pour injection plastique, éléments de moule, moules de presse

Process description / Technology
La nitruration s'effectue dans une retorte étanche avec circulation forcée de l'atmosphère. La température et le potentiel nitrogène (KN) sont contrôlés par la mesure du contenu en hydrogène dans la retorte ; l'ammoniac est dosé par une vanne massique sous régulation PID par le PLC pour maintenir le KN réglé. Les atmosphères évacuées sont traitées par des équipements de neutralisation (ex. oxydateur thermique) pour respecter les exigences locales d'émission. Les unités intègrent un mélangeur d'atmosphère interne et un ventilateur de refroidissement pour accélérer le refroidissement de la charge. Les systèmes supportent l'automatisation complète et l'intégration en ligne pour la production de masse.

Technical specifications

• Nom commercial / modèle : ZeroFlow®
• Types de four : fours à retorte — horizontaux (VR) et puits/verticaux (PVR)
• Fonctionnement de la retorte : retorte totalement étanche avec circulation forcée de l'atmosphère
• Méthode de purge : purge par vide (réduit l'utilisation de gaz inertes/de procédé)
• Contrôle d'atmosphère : mesure directe de l'hydrogène dans la retorte, contrôle du KN via PLC avec dosage PID de l'ammoniac
• Composants internes : mélangeur d'atmosphère interne, ventilateur de refroidissement, dissociateur interne optionnel (IAD)
• Système de contrôle : PLC + IPC (standards Siemens), automatisation et visualisation complètes
• Uniformité de température : env. ±3°C
• Plage de température (nituration) : typ. 450–600°C
• Conformité norme : AMS‑2750, AMS‑2759, CQI‑9
• Bénéfices opérationnels : réduction jusqu'à ≈10× de la consommation d'ammoniac vs procédés traditionnels, moindre consommation d'énergie, émissions réduites
• Procédés supportés : nitruration gazeuse, nitrocarburage (FNC), post‑oxydation, revenu, recuit
• Options : installations de nitrocarburage et post‑oxydation, compatibilité avec lignes automatisées
• Environnement : atmosphère évacuée traitée via équipements de neutralisation (ex. oxydateur thermique)
