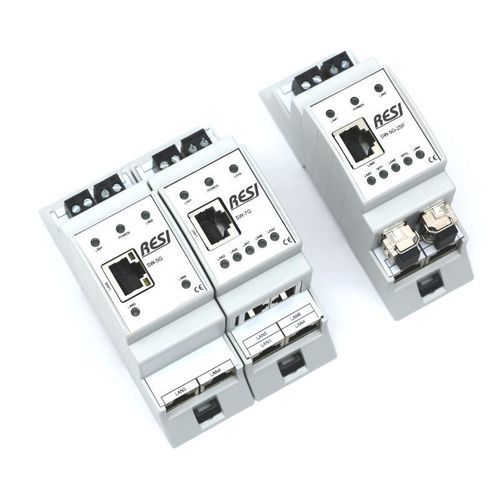

Commutateur Ethernet non administrable RESI-SW series

5 portsfast ethernetGigabit Ethernet

Aperçu
Commutateurs Ethernet non gérés, extrêmement compacts, conçus pour une installation directe dans des armoires électriques avec découpe de 45 mm. Occupent 4 MU et acceptent une alimentation DC large plage adaptée à la distribution réseau industrielle.

Versions disponibles

• RESI-SW-5G : Commutateur non géré avec cinq ports RJ45 cuivre ; tous les ports supportent 10/100/1000 Mbit/s.
• RESI-SW-7G : Commutateur non géré avec sept ports RJ45 cuivre ; cinq ports supportent 10/100/1000 Mbit/s, deux ports supportent uniquement 1000 Mbit/s.
• RESI-SW-5G-2SF : Commutateur non géré avec cinq ports RJ45 cuivre et deux emplacements SFP (pour fibre optique ou modules SFP-to-RJ45) ; ports RJ45 : 10/100/1000 Mbit/s, SFP : 1000 Mbit/s.
• RESI-SW-5M : Version 100 Mbit — cinq ports RJ45 cuivre, tous les ports supportent 10/100 Mbit/s.

Variantes / options présentées

• RESI-SW-5G : Switch non géré, 12–48 V DC, 5x RJ45 (10/100/1000 Mbit/s)
• RESI-SW-7G : Switch non géré, 12–48 V DC, 5x RJ45 (10/100/1000 Mbit/s) + 2x RJ45 (1000 Mbit/s)
• RESI-SW-5G-2SF : Switch non géré, 12–48 V DC, 5x RJ45 (10/100/1000 Mbit/s) + 2x emplacement SFP (1000 Mbit/s)

Documentation (disponible sur la fiche produit)

• RESI-PA-RESI-SW-5G-DE-EN.pdf (mode d'emploi)
• RESI-PA-RESI-SW-5G-2SF-DE-EN.pdf (mode d'emploi)
• RESI-PA-RESI-SW-7G-DE-EN.pdf (mode d'emploi)
• RESI-Products-SWITCHES-EN.pdf (catalogue / pages marketing)
• RESI-DECLARATION-OF-CONFORMITY-CE-SWITCHES-EN.pdf (déclarations / certificats)

Caractéristiques techniques & informations clés

• Type de produit : Commutateur Ethernet non géré pour intégration en armoire (format très compact).
• Montage : Conçu pour armoire avec découpe 45 mm ; encombrement 4 MU.
• Alimentation : Entrée DC large plage 12–48 V DC.
• Interfaces : 5x RJ45 (Gigabit sur versions G) ; variante 7x RJ45 ; 2x emplacements SFP sur version 5G-2SF.
• Débit : Support 10/100 Mbit/s et 10/100/1000 Mbit/s selon variante ; certains ports ou emplacements SFP sont dédiés à 1000 Mbit/s.
• Cas d'utilisation : Distribution réseau compacte dans armoires de contrôle pour applications industrielles et d'automatisation.
