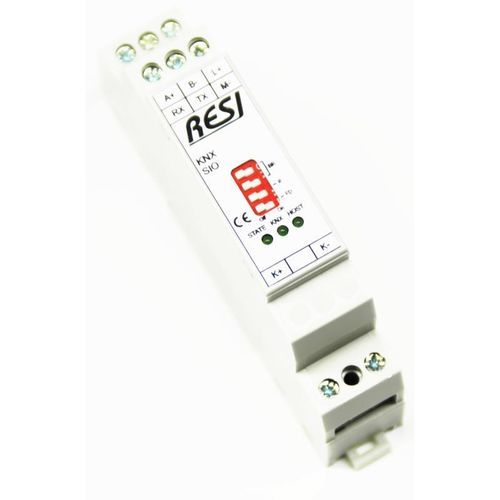

Passerelle de communication RESI-KNX series

RS232EthernetModbus TCP

Présentation
La gamme RESI-KNX permet l'intégration bidirectionnelle d'une installation KNX avec des contrôleurs ou des équipements externes. Les variantes prennent en charge MODBUS (RTU/TCP) ou une interface de commandes ASCII et offrent des interfaces physiques (RS232, RS485, Ethernet) adaptées aux environnements d'automatisation.

Alimentation
Le modèle RESI-KNX-PS alimente un bus KNX jusqu'à 160 mA maximum et est destiné aux petites installations KNX.

Fonctionnalités

• Échange de données bidirectionnel entre le bus KNX et des contrôleurs ou systèmes externes.
• Intégration via les protocoles MODBUS (MODBUS TCP ou MODBUS RTU) ou via des commandes texte ASCII.
• Prise en charge d'esclaves MODBUS et d'appareils compatibles ASCII via RS232, RS485 ou Ethernet (MODBUS/TCP).

Contrôleurs / hôtes compatibles

• PC
• PLC
• Automates
• Systèmes de contrôle média
• Ordinateurs monocartes (ex. Raspberry Pi)
• Cartes Arduino et similaires
• Plateformes matérielles spécialisées

Variantes disponibles

• RESI-KNX-SIO : passerelle KNX, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-KNX-ETH : passerelle KNX, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-KNX-GW : passerelle KNX, ASCII, 1x RS232 + 1x RS485
• RESI-KNXGW-ETH : passerelle KNX, ASCII, 1x Ethernet
• RESI-KNX-MBMASTER : passerelle KNX, maître MODBUS/RTU, 1x RS232 + 1x RS485
• RESI-KNX-PS : alimentation KNX (max. 160 mA)

Configuration
La configuration et les tests s'effectuent avec le logiciel gratuit RESIConfigurator.

Documents & manuels disponibles (sélection)

• RESI-CATALOG-GATEWAYS-EN-GW-59-RESI-KNX-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-60-RESI-KNX-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-61-RESI-KNX-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-62-RESI-KNX-GW.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-63-RESI-KNXGW-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-64-RESI-KNX-MBMASTER.pdf
• RESI-M-xxx-SIO-ETH-EN.pdf (manuel)
• RESI-M-KNX-GW-KNXGW-ETH-EN.pdf (manuel)
• RESI-M-KNX-MBMASTER-EN.pdf (manuel)
• RESI-PA-RESI-KNX-SIO-DE-EN.pdf (pièce jointe produit)
• RESI-PA-RESI-KNX-ETH-DE-EN.pdf (pièce jointe produit)
• RESI-PA-RESI-KNX-PS-DE-EN.pdf (pièce jointe produit)
• RESI-PA-RESI-KNX-GW-DE-EN.pdf (pièce jointe produit)
• RESI-PA-RESI-KNX-MBMASTER-DE-EN.pdf (pièce jointe produit)
• RESI-L-KNX-SIO,ETH-MODBUS+ASCII-EN.pdf (mappage MODBUS + liste de commandes ASCII)

Caractéristiques techniques

• Série : RESI-KNX
• Référence exemple : RESI-KNX-ETH
• Interfaces (selon variante) : RS232, RS485, Ethernet
• Protocoles supportés : KNX, MODBUS (RTU/TCP), interface de commandes ASCII
• Alimentation bus KNX (RESI-KNX-PS) : max. 160 mA
• Usage typique : passerelle bidirectionnelle entre KNX et contrôleurs MODBUS ou systèmes compatibles ASCII
• Outil de configuration : logiciel RESIConfigurator
• Prix (HT, référence exemple) : 228,40 EUR
• Fichiers : images et pièces jointes produit disponibles
