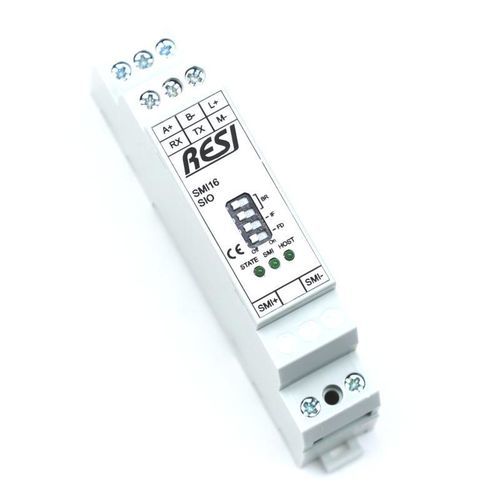

Passerelle industrielle RESI-SMIx

de communicationsérieRS-485

Présentation
Nos passerelles SMI permettent la commande de stores et de volets équipés de moteurs SMI. SMI signifie Standard Motor Interface®. Une passerelle SMI peut piloter jusqu'à 16 éléments d'occultation ou stores SMI.

Fonctions et usages
Les passerelles permettent la connexion à des automates envoyant/recevant le protocole MODBUS/RTU maître ou des chaînes ASCII via des interfaces série (RS232 ou RS485). Pour les automates avec Ethernet (MODBUS/TCP client ou sockets ASCII), des variantes ETH sont disponibles. Les deux types de passerelles disposent d'une alimentation SMI intégrée, à l'exception de la passerelle de diagnostic dédiée (voir ci‑dessous).

Configuration
Pour la mise en service et la configuration, utilisez le logiciel SMI d'origine SMI EasyMonitor3 avec les passerelles RESI-SMIx-SIO pour paramétrer et tester les stores et volets SMI.

Compatibilité
Adapté pour connexion à PC, automates (PLC), systèmes d'automatisation, contrôleurs média, minicomputeurs, Raspberry Pi, Arduino ou matériel dédié. Intégration via protocole MODBUS ou commandes ASCII simples.

Variantes disponibles (exemples)

• RESI-SMI8-SIO : passerelle SMI pour 8 moteurs de stores/volets SMI, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-SMI16-SIO : passerelle SMI pour 16 moteurs de stores/volets SMI, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-SMI8-ETH : passerelle SMI pour 8 moteurs de stores/volets SMI, MODBUS/TCP client / sockets ASCII, 1x Ethernet
• RESI-SMI16-ETH : passerelle SMI pour 16 moteurs de stores/volets SMI, MODBUS/TCP client / sockets ASCII, 1x Ethernet
• RESI-SMI16-DIAG : passerelle de diagnostic SMI pour 16 moteurs de stores/volets SMI, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (sans alimentation interne, pour écoute/diagnostic d'une ligne SMI)

Types de documents disponibles

• Fiches techniques produit (feuillets produit) pour SMI8 / SMI16 (DE/EN)
• Manuel (RESI-M-xxx-SIO-ETH-EN)
• Mapping MODBUS et listes de commandes ASCII pour SMI8 / SMI16
• Pages de catalogue produit (aperçu des passerelles et pages spécifiques SMI)
• Déclaration de conformité (CE pour SMI)

Caractéristiques / spécifications techniques

• Réf. article (exemple) : RESI-SMI16-SIO
• Série / famille : RESI-SMIx
• Nombre max. de moteurs SMI pilotables : jusqu'à 16
• Interfaces : RS232, RS485, Ethernet (selon variante)
• Protocoles : MODBUS/RTU (série), MODBUS/TCP (Ethernet), commandes ASCII
• Alimentation bus SMI : intégrée (variantes SIO/ETH) ; RESI-SMI16-DIAG : pas d'alimentation interne (diagnostic/écoute)
• Configuration : SMI EasyMonitor3 (logiciel SMI d'origine)
• Compatibilité : PC, automates (PLC), contrôleurs média, minicomputers, Raspberry Pi, Arduino, etc.
• Prix (HT) : 199.30 EUR (pour la variante d'attribut sélectionnée)
• Variantes disponibles : RESI-SMI8-SIO, RESI-SMI16-SIO, RESI-SMI8-ETH, RESI-SMI16-ETH, RESI-SMI16-DIAG
• Documents disponibles : fiches produit, manuel, mapping MODBUS/ASCII, pages catalogue, déclaration CE
