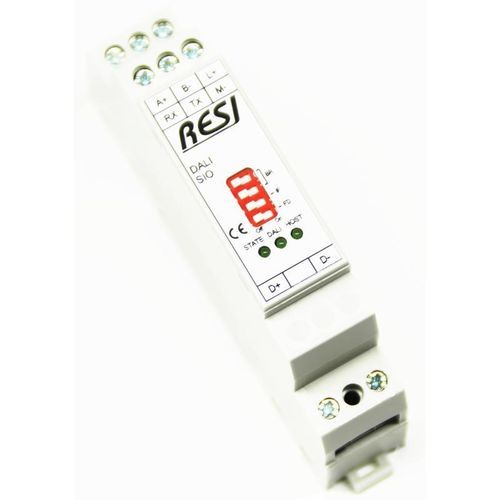

Passerelle de communication RESI-DALI series

TCPEthernetRS232

Présentation
Nos passerelles DALI proposent une solution technique pour piloter des systèmes d'éclairage DALI 1.0 et DALI 2.0. Une alimentation DALI complète la gamme. Les passerelles prennent en charge les profils DALI DT6 (commande LED deux couleurs / blanc modulable) et DT8 (commande RGB / RGBW). Les capteurs et périphériques DALI 2.0 peuvent être exploités par les passerelles.

Contrôleurs compatibles & intégration
Les passerelles sont conçues pour être connectées à différents types de contrôleurs :

• PC
• API / PLC
• DDC
• Contrôles média
• Micro-ordinateurs
• Raspberry Pi
• Arduino
• Matériel spécifique

L'intégration s'effectue via MODBUS (RTU ou TCP) ou à l'aide d'un jeu de commandes ASCII simple.

Configuration
Utilisez le logiciel gratuit RESIConfigurator pour paramétrer et tester les passerelles DALI : initialisation de luminaires DALI, test du réseau d'éclairage DALI et configuration des paramètres individuels des luminaires.

Variantes produit

• RESI-DALI-SIO : maître DALI 1.0+2.0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-DALI-ETH : maître DALI 1.0+2.0, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-DALI-PS : alimentation DALI 1.0+2.0

Catalogues & Aperçus (extrait)

• Catalogues et aperçus pour nos produits gateway
• RESI-Products-DALI-1.0-2.0-EN.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-26-DALI Overview.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-27-DALI Overview 2.pdf

Manuels / Pièces jointes (extrait)

• RESI-M-xxx-SIO-ETH-EN.pdf (manuel)
• RESI-M-DALI-EMERGENCYLAMPS-EN.pdf
• RESI-PA-RESI-DALI-SIO-DE-EN.pdf
• RESI-PA-RESI-DALI-ETH-DE-EN.pdf
• RESI-PA-RESI-DALI-PS-DE-EN.pdf
• RESI-L-DALI-SIO,ETH-MODBUS+ASCII-EN.pdf (liste commandes MODBUS/ASCII)
• RESI-DECLARATION-OF-CONFORMITY-CE-DALI-EN.pdf

Documents techniques complémentaires (extrait)

• RESI-CATALOG-GATEWAYS-EN-GW-28-RESI-DALI-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-29-RESI-DALI-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-30-RESI-DALI-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-34-DALI MODBUSConfigurator.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-35-DALI cable topology.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-36-DALI Q&A.pdf

Caractéristiques techniques

• Versions DALI prises en charge : DALI 1.0 et DALI 2.0
• Profils DALI pris en charge : DT6, DT8
• DT6 : commande LED deux couleurs / blanc modulable (ex. blanc froid–blanc chaud)
• DT8 : commande RGB / RGBW pour spots et rubans LED
• Protocoles d'intégration : MODBUS (RTU ou TCP) et jeu de commandes ASCII
• Outil de configuration : RESIConfigurator (logiciel gratuit)
• Références disponibles : RESI-DALI-SIO, RESI-DALI-ETH, RESI-DALI-PS
• Interfaces typiques par variante : RS232 + RS485 (SIO), 1x Ethernet (ETH)
• Prix indicatif affiché : prix HT 220 (devise indiquée séparément)
• Poids (donnée produit) : 0,300000 kg
