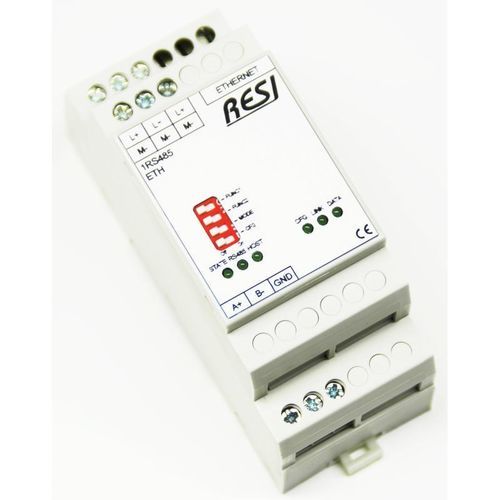

Serveur de périphérique Ethernet RESI-1RS485 series

RS-232sérieModbus TCP

Vue d'ensemble Nos passerelles RESI-1RS485-ETH et RESI-1RS232-ETH permettent l'intégration d'appareils esclaves MODBUS/RTU ou utilisant un protocole ASCII ou binaire dans un réseau Ethernet. La passerelle échange des données de manière bidirectionnelle entre Ethernet et la ligne série (RS232 ou RS485). Un mode spécial de conversion interne entre les protocoles MODBUS/TCP et MODBUS/RTU peut être activé dans la passerelle, ce qui permet aux contrôleurs utilisant le protocole MODBUS/TCP de communiquer directement avec les appareils MODBUS/RTU. Convertisseurs (SIO) Les modules RESI-1RS485-SIO et RESI-1RS232-SIO sont utilisés pour convertir les différents protocoles. Les deux modules fournissent d'un côté des interfaces RS232 et RS485. Le RESI-1RS232-SIO offre une interface RS232 à isolation galvanique et le RESI-1RS485-SIO offre une interface RS485 à isolation galvanique. Modèles / Variantes

• RESI-1RS485-ETH : Ethernet vers 1xRS485, MODBUS/TCP, MODBUS/RTU, ASCII, protocole binaire
• RESI-1RS232-ETH : Ethernet vers 1xRS232, MODBUS/TCP, MODBUS/RTU, ASCII, protocole binaire
• RESI-1RS485-SIO : RS232/RS485 vers 1xRS485, conversion de protocole spécial à l'intérieur
• RESI-1RS232-SIO : RS232/RS485 vers 1xRS232, conversion de protocole spéciale à l'intérieur

Connexions prévues / Cas d'utilisation

• Conçu pour la connexion à des contrôleurs et des hôtes tels que des PC, des PLC, des AutoGers, des contrôles de médias, des mini-ordinateurs, Raspberry Pi, Arduino ou du matériel spécial

Configuration Les passerelles fournissent une page web pour définir les paramètres Ethernet. Les paramètres série sont définis via les registres MODBUS à l'aide d'une méthode de configuration spéciale ; consultez le manuel du produit pour obtenir tous les détails de configuration. Documentation disponible (noms)

• RESI-CATALOG-GATEWAYS-EN-GW-89-RESI-1RS485-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-90-RESI-1RS232-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-91-RESI-1RS485-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-92-RESI-1RS232-SIO.pdf
• RESI-M-1RS2321RS485-ETH-EN.pdf (manuel)
• RESI-M-1RS2321RS485-ETH-DE.pdf (manuel)
• RESI-PA-RESI-1RS485-ETH-DE-EN.pdf (product attachment)
• RESI-PA-RESI-1RS232-ETH-DE-EN.pdf (product attachment)
• RESI-PA-RESI-1RS485-SIO-DE-EN.pdf (product attachment)
• RESI-PA-RESI-1RS232-SIO-DE-EN.pdf (product attachment)
• RESI-DECLARATION-OF-CONFORMITY-CE-1RS232-1RS485-EN.pdf

Caractéristiques / spécifications techniques

• Référence (exemple de variante) : RESI-1RS485-ETH
• Interfaces : Ethernet + série (RS485 ou RS232) ; les variantes SIO comprennent à la fois RS232 et RS485 sur un côté avec une isolation galvanique sur l'interface fournie par SIO
• Protocoles pris en charge : MODBUS/TCP, MODBUS/RTU, ASCII, protocole binaire
• Mode interne : conversion interne optionnelle entre MODBUS/TCP et MODBUS/RTU
• Configuration : Interface Web pour les paramètres Ethernet ; paramètres série configurés via les registres MODBUS avec une méthode de configuration spéciale
• Hôtes prévus : PC, automates, AutoGers, commandes de médias, mini-ordinateurs, Raspberry Pi, Arduino, matériel spécial
• Prix (HT) pour la variante principale : 180 EUR
• Stock : 4 (cette variante) ; total pour toutes les versions : 34
