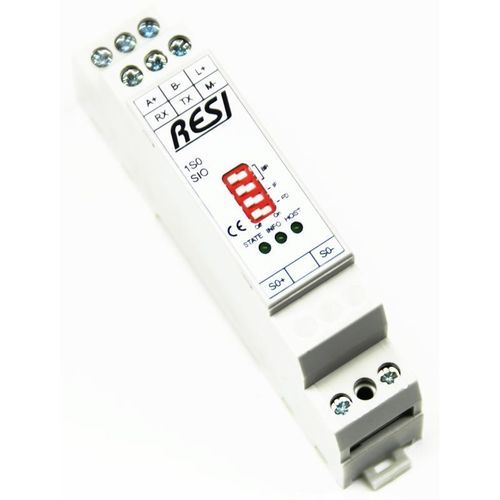

Passerelle industrielle RESI-xS0 series

de communicationde télémesureModbus

Présentation
Vous souhaitez intégrer des compteurs avec sorties d'impulsions S0 ? La famille de passerelles RESI-1S0-xxx et RESI-2S0-xxx a été conçue pour cela. RESI-1S0-xxx compte les impulsions d'un seul compteur S0 ; RESI-2S0-xxx compte les impulsions de deux compteurs S0. Les comptages sont enregistrés de façon cyclique dans une mémoire ferromagnétique (FRAM) pour restaurer les valeurs après une coupure d'alimentation. Chaque compteur dispose d'un facteur de multiplication configurable pour convertir les impulsions en unités exploitables (p. ex. kWh, litres, m³). Un filtrage logiciel intégré réduit les faux comptages dus au bruit électrique sur les contacts reed ou le câblage.

Options de communication / Variantes

• RESI-1S0-SIO : Passerelle, 1x entrée S0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (pour un compteur)
• RESI-2S0-SIO : Passerelle, 2x entrées S0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (pour deux compteurs)
• RESI-1S0-ETH : Passerelle, 1x entrée S0, MODBUS/TCP + ASCII, 1x Ethernet (pour un compteur)
• RESI-2S0-ETH : Passerelle, 2x entrées S0, MODBUS/TCP + ASCII, 1x Ethernet (pour deux compteurs)

Connexions prévues
Les passerelles sont prévues pour être reliées à tout type de contrôleur ou interface : PC, automate (PLC), DDC, contrôleurs média, mini-ordinateurs industriels, Raspberry Pi, Arduino ou matériel dédié.

Configuration / Utilisation
Toute la configuration se réalise via des registres MODBUS ou des commandes ASCII en clair. Consultez la cartographie MODBUS et la liste des commandes ASCII pour les détails et exemples.

Documentation & Catalogues
Pages de catalogue, présentations produit, manuels d'utilisation, pièces jointes produit, cartographie MODBUS, liste de commandes ASCII et déclarations de conformité sont disponibles en documentation produit.

Caractéristiques techniques

• Famille de produit : RESI-xS0-SIO,ETH
• Référence (exemple) : RESI-1S0-SIO
• Fonction : comptage des impulsions S0 (1x ou 2x selon variante)
• Mémoire : sauvegarde cyclique dans mémoire ferromagnétique (FRAM) pour restauration après coupure
• Configuration des compteurs : facteurs de multiplication configurables par compteur (conversion en kWh, litres, m³, etc.)
• Filtrage d'entrée : filtrage logiciel pour réduction du bruit sur les entrées impulsions
• Interfaces (variantes SIO) : MODBUS/RTU et ASCII via RS232 et RS485
• Interfaces (variantes ETH) : MODBUS/TCP et ASCII via Ethernet
• Protocoles supportés : MODBUS (RTU/TCP) et interface de commandes ASCII
• Méthode de configuration : registres MODBUS ou commandes ASCII
• Applications typiques : comptage intelligent, intégration comptage énergie et eau
• Prix (hors TVA) : 113.20 EUR
• Quantité en stock (affichée) : 10 unités (total quantity_all_versions : 40)
• Disponibilité de visuels produit et PDFs spécifiques (catalogues, manuels, pièces jointes, cartographie MODBUS, déclaration de conformité)
