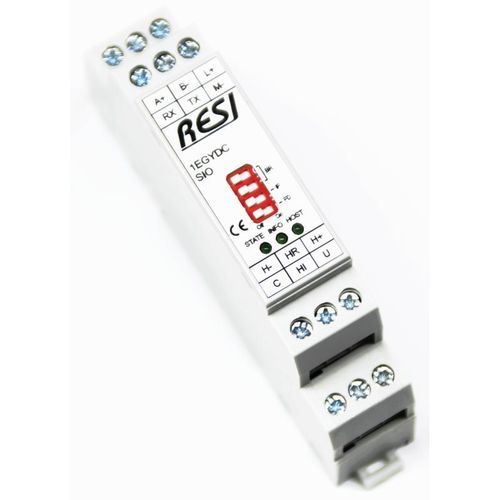

Compteur électrique monophasé RESI-1DCEGY

sur rail DINRS-485avec enregistreur de données

Présentation
RESI propose des compteurs DC intelligents destinés aux télécommunications et à d'autres applications nécessitant la mesure de tensions continues jusqu'à 100 V et de courants continus jusqu'à 255 A. Les deux variantes de module enregistrent périodiquement les valeurs de puissance et d'énergie calculées dans une RAM ferromagnétique afin de permettre la restauration des données après une coupure de courant. Le firmware autorise la configuration pour un shunt externe ou un capteur Hall de 1 A à 255 A.

Versions / variantes

• RESI-1DCEGYS-SIO : Compteur DC intelligent, 100 V, 255 A, shunt, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-1DCEGY-SIO : Compteur DC intelligent, 100 V, 255 A, capteur Hall, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-1DCEGYS-ETH : Compteur DC intelligent, 100 V, 255 A, shunt, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-1DCEGY-ETH : Compteur DC intelligent, 100 V, 255 A, capteur Hall, MODBUS/TCP + ASCII, 1x Ethernet

Communication et intégration
Les modules supportent MODBUS/RTU (via RS232 ou RS485) et les commandes texte ASCII, ou MODBUS/TCP et sockets ASCII sur Ethernet. Ils sont conçus pour être raccordés à des automates (PLC), PC industriels, systèmes d'automatisation, contrôleurs média, mini-ordinateurs, Raspberry Pi, Arduino et matériels dédiés. La configuration s'effectue par des commandes simples (registres MODBUS ou commandes texte ASCII).

Stockage / sécurité des données
Les deux modules sauvegardent de manière cyclique les valeurs de puissance et d'énergie dans une RAM ferromagnétique, permettant la récupération des mesures après une coupure d'alimentation.

Documentation / contenu de livraison (sans URL)

• Manuel d'utilisation (RESI-M-xxx-SIO-ETH, multilingue)
• Insert produits pour les variantes (RESI-PA-... pour variantes SIO/ETH)
• Mapping MODBUS et liste de commandes ASCII (par produit)
• Pages catalogue / portfolio produit (vues d'ensemble des compteurs DC)
• Déclaration de conformité / documents CE

Caractéristiques / spécifications techniques

• Plage de mesure de tension (DC) : jusqu'à 100 V
• Plage de mesure de courant (DC) : jusqu'à 255 A
• Types de capteurs pris en charge : shunt externe ou capteur Hall (configurable, 1 A à 255 A)
• Stockage des données : enregistrement cyclique de puissance et d'énergie dans une RAM ferromagnétique
• Protocoles de communication : MODBUS/RTU, MODBUS/TCP, commandes texte ASCII
• Interfaces : RS232, RS485 (variantes SIO) ; Ethernet (variantes ETH)
• Compatible avec : automates (PLC), PC industriels, systèmes d'automatisation, contrôleurs média, mini-ordinateurs, Raspberry Pi, Arduino et matériel dédié
• Référence produit exemple : RESI-1EGYDCS-SIO
