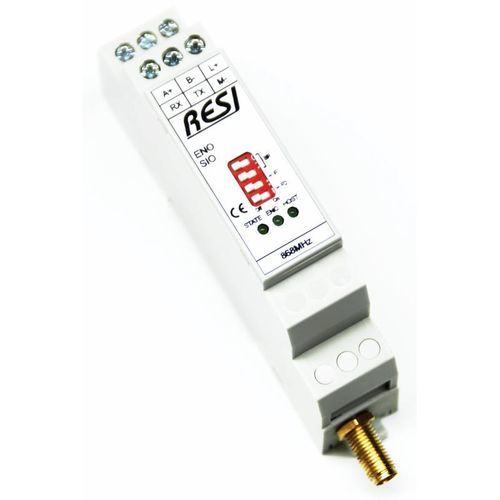

Passerelle industrielle RESI-ENO series

IoTde télémesurede communication

Aperçu produit
Les passerelles ENOCEAN de la série RESI-ENO permettent d'intégrer des capteurs sans fil ENOCEAN dans des solutions d'automatisation industrielle et bâtimentaire. Les appareils prennent en charge la bande de fréquence ENOCEAN européenne (868 MHz) et assurent la conversion protocolaire vers des systèmes de contrôle courants.

Standards supportés / Fréquence
ENOCEAN (868 MHz)

Communication & Protocoles

• MODBUS (RTU) et mode commandes ASCII
• EnOcean Serial Protocol 3® (ESP3) pour les variantes série
• Interfaces physiques : RS232, RS485, Ethernet (selon variante)

Variantes (options disponibles)

• RESI-ENO-SIO : passerelle ENOCEAN, MODBUS/RTU + ASCII, 1xRS232 + 1xRS485
• RESI-ENO-ETH : passerelle ENOCEAN, MODBUS/RTU + ASCII, 1xEthernet
• RESI-ENO-GW : passerelle ENOCEAN, EnOcean Serial Protocol 3 (ESP3), 1xRS232 + 1xRS485
• RESI-ENOGW-ETH : passerelle ENOCEAN, EnOcean Serial Protocol 3 (ESP3), 1xEthernet
• Accessoires : options d'antennes (RESI-ENOCEAN-ANT, RESI-ENOCEAN-ANT2)

Contrôleurs & plateformes compatibles

• PC, automates (PLC) et contrôleurs d'automatisation
• Contrôleurs médias et micro-ordinateurs
• Raspberry Pi, Arduino et matériels similaires pour intégration ou prototypes

Configuration
La configuration et les tests se réalisent avec le logiciel gratuit RESIConfigurator. Le mapping KNX-EnOcean pour dispositifs KNX en saillie est réalisé via un logiciel RESI dédié (non programmable avec ETS).

Documents & Catalogues (noms de fichiers présents sur la fiche produit)

• RESI-CATALOG-GATEWAYS-EN-GW-70-ENOCEAN Overview.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-71-ENOCEAN Overview 2.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-72-ENOCEAN Overview 3.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-73-RESI-ENO-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-74-RESI-ENO-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-75-RESI-ENO-GW.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-76-RESI-ENOGW-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-77-RESI-RG-ENO2-K.pdf
• RESI-M-xxx-SIO-ETH-EN.pdf
• RESI-PA-RESI-ENO-SIO-DE-EN.pdf
• RESI-PA-RESI-ENO-ETH-DE-EN.pdf
• RESI-PA-RESI-ENO-GW-DE-EN.pdf
• RESI-PA-RESI-ENOGW-ETH-DE-EN.pdf
• RESI-PA-RESI-RG-ENO2-K-DE-EN.pdf
• RESI-DECLARATION-OF-CONFORMITY-CE-ENOCEAN-EN.pdf

Informations techniques complémentaires
Les pièces jointes produit comprennent des tables de mapping MODBUS, des listes de commandes ASCII et des certificats. Documents techniques et informations sur le firmware disponibles sur la fiche produit de chaque variante.

Caractéristiques / spécifications techniques

• Référence (affichée par défaut) : RESI-ENO-ETH
• Famille / série : RESI-ENO series
• Radio : ENOCEAN (868 MHz)
• Protocoles : MODBUS (RTU) + ASCII ; ESP3 pour les variantes série
• Interfaces : RS232, RS485, Ethernet (selon variante)
• Logiciel de configuration : RESIConfigurator (gratuit)
• Accessoires : antennes (y compris version avec pied magnétique et câble 5 m)
• Documentation incluse : catalogues, manuels, pièces produit, déclaration de conformité
