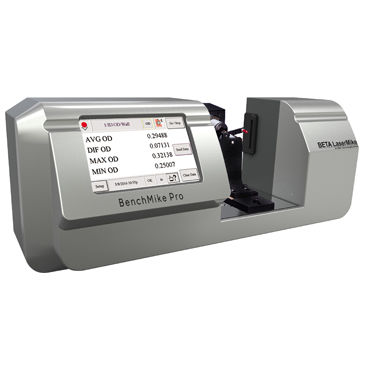

Appareil de mesure d'épaisseur de paroi BenchMike Pro

dimensionnelde diamètred'excentricité

Aperçu
BenchMike Pro fournit des mesures rapides, précises et répétables de diamètre et d'ovalité pour échantillons de tuyaux, tubes, flexibles, fils, câbles, fibres optiques et autres produits cylindriques. Avec une technologie laser sans contact et une conception compacte de table, il est adapté aux lignes d'extrusion et aux laboratoires de contrôle qualité pour fournir un retour dimensionnel immédiat aux opérateurs et techniciens.

Caractéristiques & Avantages

• Plus de 15 000 jauges installées dans le monde chez des fabricants leaders.
• Précision: ±0,76 à ±1,5 µm selon le modèle, répétabilité jusqu'à ±0,25 µm.
• Mesure laser sans contact qui évite la déformation ou les dommages de surface et élimine les erreurs liées à l'opérateur.
• Interface tactile intuitive, bibliothèque de recettes produit et E/S flexibles pour intégration.
• Connectivité Ethernet et capacités de communication pour intégration Industrie 4.0.

Deux modèles disponibles
Tableau (titres de colonnes séparés par
)
BenchMike Pro 2025 | BenchMike Pro 2050
Plage de mesure: 0,100 à 25,4 mm (0,004 à 1,0 po) | 0,254 à 50 mm (0,010 à 2,0 po)
Répétabilité: ±0,25 µm (0,000010 po.) | ±0,5 µm (0,000020 po.)
Précision: ±0,76 µm (±0,000030 po) | ±1,5 µm (±0,000060 po)
Zone de mesure / Profondeur de champ: ±0,75 x 25 mm (±0,030 x 1,0 po) | ±1,5 x 50 mm (±0,060 x 2,0 po)
Vitesse du faisceau laser: 50 m/sec. (2 000 po/s) | 100 m/sec. (4 000 po/s)
Coefficient de température: <0,2 µm/°C (<0,000004 po/°F) pour les deux modèles
Étalonnage: Calibré en usine | Calibré en usine
Taux de balayage: 100/sec | 100/sec

Mesure hors ligne du diamètre extérieur des fils et câbles
Le mandrin rotatif motorisé permet de faire tourner arbres ou fils pour détecter les variations de diamètre sur la circonférence. BenchMike Pro réalise des mesures OD de haute précision sous le micron avec les accessoires adaptés.

Mesure du diamètre hors ligne d'un fil ultra-fin
Le V-block pour fils ultra-fins maintient les fils sous tension dans la plage 0,025 à 0,254 mm et s'utilise avec l'option Small Spot Size pour des mesures précises sur fils très fins.

Mesure hors ligne ID/OD/épaisseur pour tubes médicaux
Le dispositif ID/OD/Wall mesure diamètre intérieur, diamètre extérieur et épaisseur de paroi sur tubes médicaux à paroi mince. Le support applique une force contrôlée et le système calcule toutes les dimensions requises.

Mesure hors ligne OD et ID/OD/épaisseur pour tuyaux et tubes
Avec des supports V-block (et ID/OD/Wall selon l'application), BenchMike Pro effectue rapidement des mesures d'OD, ID et d'épaisseur de paroi sur échantillons de tuyaux et tubes. Le système peut faire pivoter un échantillon vers des positions prédéfinies pour des mesures multi-points et calculer concentricité et ovalité. L'interface affiche des vues de sections transversales rotatives et des graphiques des écarts par angle de rotation.

Recommandations d'ajouts pour votre ligne de production

• LaserSpeed Pro - Length & Speed Gauge
• AccuScan 5000 - Two-Axis Diameter Gauge
• AccuScan 6000 - Four-Axis Diameter Gauge
• AccuScan Pro - Single-Axis Diameter Gauge
• TrueWall - Ultrasonic Gauge
• Smart Temp - Préchauffeur
• LN3000 - Lump and Neckdown Gauge
• CapScan 2000 - Capacitance Gauge
• CenterScan 2010 - Eccentricity Gauge
• DataPro - Process Control Software
• InControl - Process Control Software
• AccuNet - Supervisory Software
• Z-Mike Pro - Part Inspection Micrometer

Caractéristiques / spécifications techniques

• Modèles : BenchMike Pro 2025 et BenchMike Pro 2050.
• Plage de mesure : 2025 = 0,100–25,4 mm (0,004–1,0 po), 2050 = 0,254–50 mm (0,010–2,0 po).
• Répétabilité : 2025 = ±0,25 µm, 2050 = ±0,5 µm.
• Précision : 2025 = ±0,76 µm, 2050 = ±1,5 µm.
• Zone de mesure / profondeur de champ : 2025 = ±0,75 x 25 mm, 2050 = ±1,5 x 50 mm.
• Vitesse faisceau laser : 2025 = 50 m/s, 2050 = 100 m/s.
• Coefficient thermique : <0,2 µm/°C (<0,000004 po/°F) pour les deux modèles.
• Étalonnage : calibré en usine.
• Taux de balayage : 100 mesures/sec.
• Accessoires : supports V-block, mandrin rotatif, Ultra Fine Wire V-Block, dispositif ID/OD/Wall, option Small Spot Size, fixations force/torque.
• Interface utilisateur : GUI tactile, bibliothèque de recettes et E/S flexibles incluant Ethernet pour intégration Industrie 4.0.
