Micromètre laser Z-Mike Pro

d'extérieurnumériquede précision

Aperçu

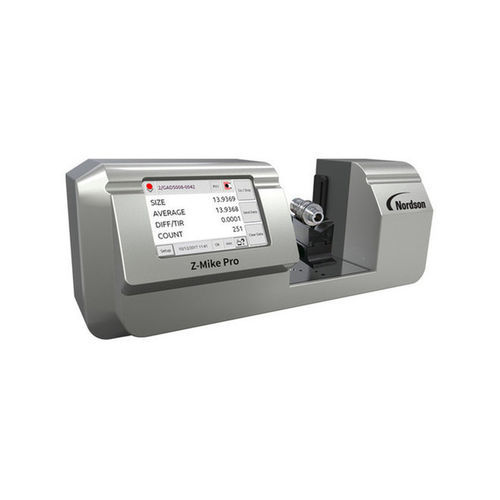

Le Z-Mike Pro est un micromètre laser sans contact pour l'inspection dimensionnelle de pièces de précision, utilisable en atelier et en laboratoire de métrologie. Il mesure le diamètre, l'ovalité, le diamètre de coupe effectif, la conicité et le TIR sans contact mécanique, évitant la déformation des pièces et l'influence de l'opérateur. Les modèles offrent une précision jusqu'à ±0,5 µm et une répétabilité dépendant du modèle, indiquées ci‑dessous. Les mesures sont traçables aux étalons nationaux (NIST).

Caractéristiques & Avantages

• Conception optique et électronique brevetée assurant précision et répétabilité constantes.
• Auto-étalonnage et compensation thermique pour une stabilité des résultats en production.
• Précision de mesure insensible au fini de surface (brillant, mat, coloré) et à la lumière parasite ambiante.
• Technique sans contact éliminant les erreurs liées à l'opérateur et évitant la déformation des pièces.
• Aucun centrage précis requis — mise en service minimale pour une large plage de tailles de pièces.
• Boîtier moulé étanche, adapté aux environnements d'atelier poussiéreux et humides.
• Grand écran tactile haute résolution avec interface intuitive ; stockage et rappel de plusieurs programmes produit.
• E/S intégrées pour une intégration directe avec la manutention automatisée et le contrôle de mouvement.

Deux modèles disponibles
Mesure | Z-Mike Pro 25 | Z-Mike Pro 50
Plage de mesure | 0,100–25,4 mm (0,004–1,0 po) | 0,254–50 mm (0,010–2,0 po)
Répétabilité | ±0,13 µm | ±0,25 µm
Précision | ±0,5 µm | ±0,76 µm
Profondeur de champ | ±0,75 x 25 mm | ±1,5 x 50 mm
Vitesse du faisceau laser | 50 m/sec | 100 m/sec
Coefficient de température | <0,2 µm/°C | <0,2 µm/°C
Étalonnage | Calibré en usine (traçable NIST) | Calibré en usine (traçable NIST)

Applications

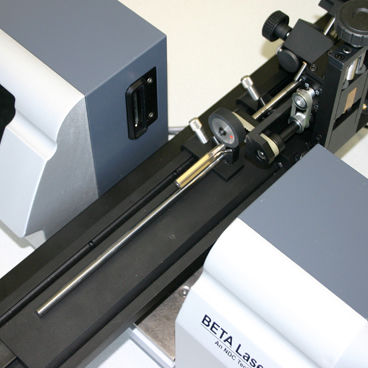

• Contrôle de cames, vilebrequins, ébauches d'outils de coupe et autres pièces cylindriques ou tournantes de précision.
• Métrologie de laboratoire et inspection en ligne de production nécessitant une mesure sans contact à haute précision.

Caractéristiques techniques

• Modèles : Z-Mike Pro 25, Z-Mike Pro 50
• Fonctions de mesure : diamètre, ovalité, diamètre de coupe effectif, conicité, TIR
• Répétabilité : ±0,13 µm (Pro 25) ; ±0,25 µm (Pro 50)
• Précision : ±0,5 µm (Pro 25) ; ±0,76 µm (Pro 50)
• Plages de mesure : 0,100–25,4 mm (Pro 25) ; 0,254–50 mm (Pro 50)
• Profondeur de champ/zone de mesure : ±0,75 x 25 mm (Pro 25) ; ±1,5 x 50 mm (Pro 50)
• Vitesse du faisceau laser : 50 m/s (Pro 25) ; 100 m/s (Pro 50)
• Coefficient de température : <0,2 µm/°C
• Étalonnage : calibré en usine, traçable NIST
• Construction : boîtier moulé étanche pour usage atelier
• Interface : grand écran tactile ; plusieurs programmes produit stockables
• Intégration : E/S intégrées pour automatisation et contrôle de mouvement
