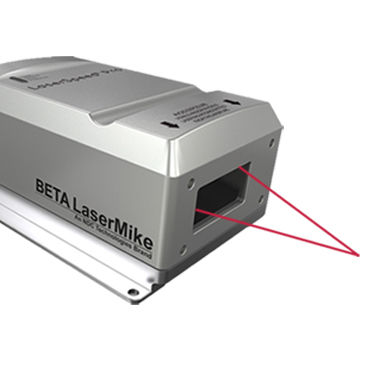

Jauge de longueur LaserSpeed Pro

de vitessesans contactà diode laser

Aperçu
La LaserSpeed Pro de Nordson est une jauge laser sans contact basée sur la vélocimétrie laser Doppler (LDV) pour mesurer longueur et vitesse des produits en mouvement avec une précision typique de ±0,03% et une répétabilité de ±0,02%. Calibrée en usine et sans pièces mobiles, elle remplace directement les codeurs et tachymètres de contact dans les lignes industrielles. Connectivité Ethernet et communications industrielles pour intégration Industrie 4.0.

Applications

• Mesure continue de longueur
• Mesure et supervision de la vitesse
• Contrôle de vitesse différentiel pour lignes multi-bobines
• Contrôle de coupe à longueur
• Contrôle de tension et rétroaction
• Mesure et comptage de produits discrets
• Positionnement produit
• Contrôle de process d'impression, revêtement et découpe

Caractéristiques & Avantages

• Mesure sans contact (LDV) — évite glissement et marquage ; compatible avec tous matériaux, couleurs, textures et formes
• Remplacement direct des tachymètres et encodeurs de contact sans usure mécanique
• Mesure dans les deux sens et capacité à détecter la vitesse zéro
• Calibration permanente en usine ; optique, électronique et E/S intégrées
• Coût total de possession réduit grâce à la maintenance limitée et à l'absence de pièces d'usure
• Fiabilité élevée en environnements industriels ; options boîtier et purge pour conditions sévères

Modèles / Variantes (synthèse)
Suffixes de modèle indiqués : -401 (LS 4500 uniquement), -403, -406, -410

Paramètres représentatifs par modèle / distance de sécurité :
[suffixes : -401 | -403 | -406 | -410]
Distance de sécurité : 100 mm | 300 mm | 600 mm | 1000 mm
Plage de vitesse (LS Pro 4500) : 0,2–1700 m/min | 0,4–4000 m/min | 0,8–8000 m/min | Non disponible
Plage de vitesse (LS Pro 8500) : Non disponible | 0,4–4000 m/min | 0,8–8000 m/min | 1,0–8000 m/min
Plage de vitesse (LS Pro 9500) : Non disponible | -4000–4000 m/min | -8000–8000 m/min | -12000–12000 m/min
Profondeur de champ : 15 mm | 35 mm | 50 mm | 100 mm


Boîtiers spécialisés / variantes

• Serie M (X-Housing) : optique optimisée pour produits cylindriques petits, rebondissants ou non guidés (fils, petits tubes, tiges chaudes)
• 8500X / 9500X : boîtier inox avec purge d'air pour environnements métallurgiques sévères ; fenêtre à changement rapide
• 8500E / 9500E : boîtier environnemental robuste à double étanchéité pour environnements chauds/hostiles
• 8500-C / 9500-C (C-Frame) : intégration pour montage dans C-Frame (rayons X) pour mesure combinée d'épaisseur et de vitesse/longueur

Principe / Technologie
La vélocimétrie laser Doppler (LDV) projette un motif laser sur la surface en mouvement et détermine vitesse et longueur à partir du décalage Doppler de la lumière. La calibration usine et l'intégration optique/électronique assurent une opération répétable et peu exigeante en maintenance.

ROI typique / Bénéfices process

• Réduction des déchets et des pertes matière
• Amélioration de la précision coupe à longueur et diminution des sur/sous longueurs
• Suppression de la maintenance et des arrêts liés aux encodeurs de contact
• Réduction du coût total de possession et des temps d'arrêt

Caractéristiques techniques (synthèse)

• Précision : ±0,03% (typique)
• Répétabilité : ±0,02% (typique)
• Technologie : Vélocimétrie laser Doppler (LDV), sans contact
• Calibration : calibré en usine, sans pièces mobiles
• Connectivité : Ethernet et communications industrielles (capable Industrie 4.0)
• Distances de sécurité disponibles : 100, 300, 600, 1000 mm (selon modèle)
• Plages de vitesse : dépendant du modèle ; exemples de 0,2–1700 m/min jusqu'à ±12000 m/min
• Profondeur de champ : typiques 15 mm, 35 mm, 50 mm, 100 mm
• Boîtiers environnementaux : X (inox + purge), E (boîtier étanche), C (montage C-Frame), M (optimisé pour cylindres petits)
