Jauge de capacitance CapScan

de longueurde diamètrecapacitive

Présentation

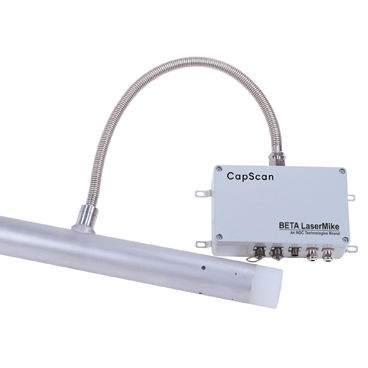

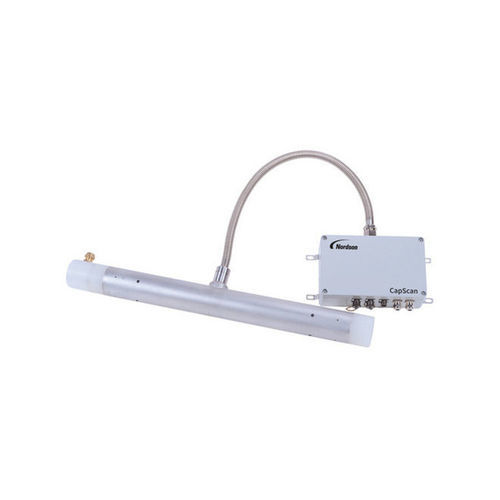

Le CapScan 2000 est un système de mesure de la capacitance en ligne, sans dérive, conçu pour la fabrication de câbles et l'industrie datacom. Il permet de corréler rapidement les données de capacitance in-process et post-process afin de détecter précocement les écarts de procédé, réduire les déclassements et les rejets, et améliorer les rendements.

Caractéristiques et avantages

• Mesure haute précision – lectures précises sur installations en trémie humide ou sèche à des vitesses de ligne jusqu'à 3 000 m/min.
• Électronique sans dérive – pont autobalancé propriétaire, gain automatique et autocalibration pour des résultats stables et reproductibles.
• Analyse en temps réel – sortie analogique rapide adaptée à l'analyse FFT/SRL pour prévenir les défaillances SRL coûteuses.
• Connectivité flexible – interfaces pour PLC, PC ou contrôleur Nordson pour intégration process.
• Option trémie sèche – embouts haute pression disponibles pour installations sèches.

Trois modèles disponibles
KG2008 | Plage câble : 0,1–8 mm (0,004–0,32 in.) | Précision : Zéro ±0,1 pF/m ; Gain ±0,2% | Bande passante SRL : 3,0 GHz | Électrode courte : 66,6 mm (2,62 in.) | Électrode longue : 100 mm (3,94 in.)
KG2016 | Plage câble : 0,1–16 mm (0,004–0,63 in.) | Précision : Zéro ±0,1 pF/m ; Gain ±0,2% | Bande passante SRL : 2,0 GHz | Électrode courte : 100 mm (3,94 in.) | Électrode longue : 150 mm (5,90 in.)
KG2025 | Plage câble : 0,1–25 mm (0,004–0,98 in.) | Précision : Zéro ±0,1 pF/m ; Gain ±0,5% | Bande passante SRL : 2,0 GHz | Électrode courte : 100 mm (3,94 in.) | Électrode longue : 150 mm (5,90 in.)

Applications

• Surveillance en ligne de la capacitance pour la production de câbles datacom et télécom.
• Corrélation des mesures in-process et post-process pour contrôler SRL, diaphonie et atténuation.
• Lignes à grande vitesse nécessitant un contrôle continu du procédé et une détection précoce des défauts.

Caractéristiques / spécifications techniques

• Type de système : jauge de capacitance en ligne sans dérive pour mesure de câbles.
• Vitesse de ligne prise en charge : mesures jusqu'à 3 000 m/min (selon modèle et installation).
• Électronique : faible rapport signal/bruit et conception propriétaire sans dérive.
• Fonctions de stabilité : pont autobalancé, gain automatique et autocalibration.
• Sorties : sortie analogique rapide adaptée à l'analyse FFT/SRL ; intégration aux PLC, PC ou contrôleur Nordson.
• Options d'installation : trémie humide ou sèche ; option trémie sèche avec embouts haute pression.
• Modèles : KG2008, KG2016, KG2025 (voir tableau modèle pour plages et précisions).
