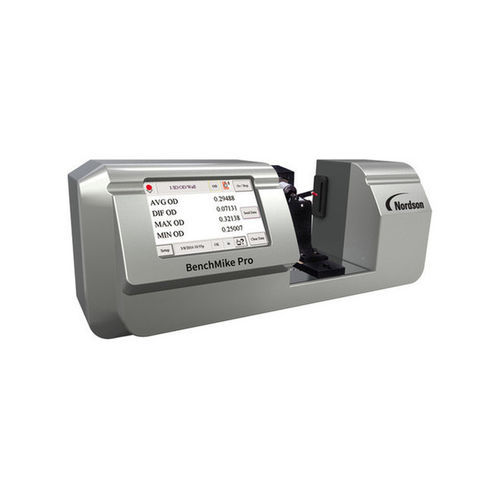

Micromètre laser BenchMike Pro series

d'établiinformatisépour mesures de diamètres internes

Aperçu
BenchMike Pro est un instrument de paillasse à laser pour la mesure d'OD, d'ID (avec accessoires) et d'ovalité d'échantillons de tuyaux, tubes, flexibles, fils, câbles et fibres optiques. La mesure laser sans contact fournit des résultats dimensionnels traçables adaptés aux lignes d'extrusion et aux laboratoires de contrôle qualité, avec retour immédiat à l'opérateur et export de données pour le pilotage des procédés.

Caractéristiques & Avantages

• Deux familles de modèles (BenchMike Pro 2025 et 2050) couvrant les plages 0,100–50 mm.
• Performances métrologiques : précisions et répétabilités sélectionnables (ex. ±0,76 µm précision ; ±0,25 µm répétabilité sur certains modèles).
• Mesure laser sans contact : pas de déformation ni d'altération de surface, réduction des variations liées à l'opérateur.
• Interface tactile intuitive avec bibliothèque de recettes produits pour une configuration rapide et des inspections répétables.
• E/S flexibles et connectivité Ethernet pour enregistrement des données, automatisation et intégration Industrie 4.0.

Modèles & Récapitulatif des spécifications
Modèle | BenchMike Pro 2025 | BenchMike Pro 2050
Plage de mesure | 0,100 à 25,4 mm (0,004 à 1,0 po) | 0,254 à 50 mm (0,010 à 2,0 po)
Répétabilité | ±0,25 µm (0,000010 po) | ±0,5 µm (0,000020 po)
Précision | ±0,76 µm (±0,000030 po) | ±1,5 µm (±0,000060 po)
Zone de mesure / Profondeur de champ | ±0,75 x 25 mm | ±1,5 x 50 mm
Vitesse du faisceau / Taux de balayage | 50 m/s (2025) / 100 mesures/sec | 100 m/s (2050) / 100 mesures/sec
Coefficient de température / Étalonnage | <0,2 µm/°C | Calibré en usine

Applications et accessoires

• Mesure OD offline pour fils et câbles avec mandrins rotatifs pour détecter les variations de diamètre circulaires.
• Inspection de fils ultra-fins avec V-blocks dédiés et option small-spot pour diamètres jusqu'à ~0,025 mm.
• Mesure ID/OD/épaisseur de paroi de tubes médicaux avec dispositifs ID/OD/Wall et dispositifs d'application de force contrôlée.
• Contrôle d'échantillons de tuyaux/tubes avec V-blocks et dispositifs rotatifs motorisés pour analyse de concentricité et d'ovalité.

Accessoires recommandés

• V-blocks rotatifs et mandrins motorisés pour échantillonnage multi-angle.
• Optique Small Spot Size pour fils ultra-fins.
• Dispositifs ID/OD/Wall et supports de force pour tubes à paroi mince.

Caractéristiques techniques

• Modèles : BenchMike Pro 2025 et BenchMike Pro 2050.
• Plages de mesure : 0,100–25,4 mm (2025) ; 0,254–50 mm (2050).
• Répétabilité : ±0,25 µm (2025) ; ±0,5 µm (2050).
• Précision : ±0,76 µm (2025) ; ±1,5 µm (2050).
• Profondeur de champ / zone de mesure : ±0,75 x 25 mm (2025) ; ±1,5 x 50 mm (2050).
• Taux de balayage : 100 mesures/sec.
• Connectivité : Ethernet et E/S flexibles pour intégration et collecte de données (compatible Industrie 4.0).
• Étalonnage : calibré en usine ; services de traçabilité optionnels disponibles.
