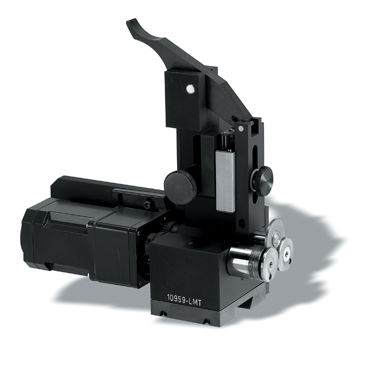

Équipement de blocage automatique Z-Mike Pro

de mesuremodulaire

Aperçu

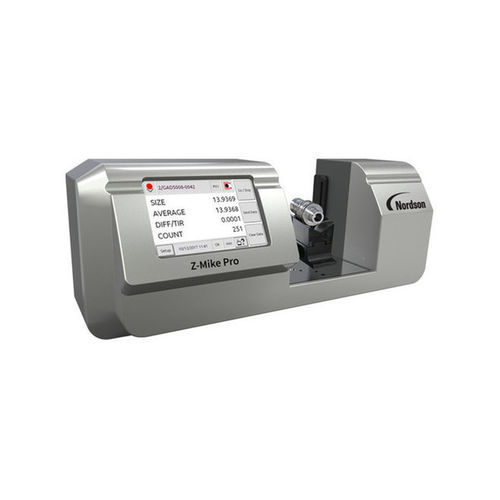

Le Z-Mike Pro est un micromètre laser sans contact conçu pour l'inspection dimensionnelle et le contrôle de production en environnement industriel. Il fournit des mesures absolues pour des pièces délicates, molles, fragiles, chaudes ou irradiées, permettant aux fabricants et ateliers d'usinage de respecter des tolérances serrées en laboratoire et en production. Fonctions de mesure : diamètre, ovalité, diamètre de coupe effectif, conicité et TIR. La technique laser sans contact évite la déformation des pièces et les erreurs liées à l'opérateur; les mesures sont traçables aux étalons nationaux (NIST).

Fonctions & Avantages

• Conception optique et électronique brevetées offrant une grande précision et une répétabilité exceptionnelle (jusqu'à ±0,13 µm).
• Auto-étalonnage maintenant la précision sur toute la plage de mesure et compensant les variations de température en atelier.
• Précision indépendante du type de surface (brillant, mat, couleur) et de la lumière parasite externe.
• Mesures traçables aux étalons nationaux (NIST) pour la validation qualité.
• Technique sans contact éliminant les erreurs induites par l'opérateur et les déformations de pièces.
• Peu ou pas de recentrage nécessaire — réglages minimaux pour une large gamme de tailles de pièces.
• Boîtier moulé robuste, scellé contre poussière et humidité pour usage industriel.
• Grand écran tactile haute résolution pour une mise en service rapide et un affichage clair des résultats.
• Stockage de profils produit pour des changements rapides.
• E/S intégrées pour intégration avec la manutention automatisée et le contrôle de mouvement.

Deux modèles disponibles
Mesure | Z-Mike Pro 25 | Z-Mike Pro 50
Plage de mesure | 0,100 à 25,4 mm (0,004 à 1,0 po) | 0,254 à 50 mm (0,010 à 2,0 po)
Répétabilité | ±0,13 µm (±0,000005 po) | ±0,25 µm (±0,000010 po)
Précision | ±0,5 µm (±0,000020 po) | ±0,76 µm (±0,000030 po)
Zone de mesure / Profondeur de champ | ±0,75 x 25 mm (±0,030 x 1,0 po) | ±1,5 x 50 mm (±0,060 x 2,0 po)
Vitesse du faisceau laser | 50 m/s (2 000 po/s) | 100 m/s (4 000 po/s)
Coefficient de température | <0,2 µm/°C | <0,2 µm/°C
Étalonnage | Calibré en usine | Calibré en usine

Applications et capacités de mesure

• Contrôle de diamètre et d'ovalité pour arbres, goupilles et pièces cylindriques.
• Contrôle du diamètre de coupe effectif et de la conicité pour ébauches d'outils et pièces usinées.
• Mesure du TIR (Total Indicated Runout) et autres contrôles géométriques pour pièces tournantes.
• Contrôle qualité pour composants médicaux, arbres à cames, vilebrequins et autres pièces de précision.

Caractéristiques techniques (résumé)

• Principe de mesure : micrométrie laser sans contact (scan de profil).
• Modèles : Z-Mike Pro 25 et Z-Mike Pro 50 pour couvrir différentes plages de diamètre.
• Auto-étalonnage et étalonnage usine avec traçabilité NIST.
• Robustesse environnementale : boîtier moulé étanche pour résistance à la poussière et à l'humidité en atelier.
• Interface utilisateur : écran tactile haute résolution, mémoire de profils et rappel rapide.
• Connectivité : E/S intégrées pour automatisation et interface de contrôle de mouvement.
• Stabilité thermique : coefficient <0,2 µm/°C et compensation pour variations typiques d'atelier.
