Jauge d'excentricité AccuScan 6000 series

de diamètreà balayagepour tuyaux

Aperçu

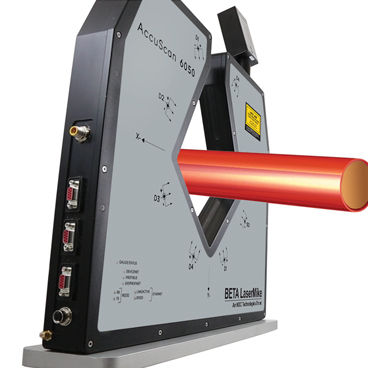

AccuScan 6000 est une jauge laser de diamètre et d'ovalité à quatre axes conçue pour la mesure en ligne et à grande vitesse des produits extrudés ou étirés cylindriques et profilés. Le système offre une couverture circumferentielle complète pour détecter les variations de diamètre, l'ovalité et les irrégularités de surface avec une répétabilité par scan pouvant atteindre 1 µm.

Caractéristiques & Avantages

• Numérisation à quatre axes pour une couverture de mesure circumferentielle la plus complète et un diamètre moyen plus représentatif.
• Précision d'ovalité pouvant atteindre 100 % lorsque le produit est aligné avec les axes de mesure ; supérieure aux systèmes 2 et 3 axes.
• Détection de défauts améliorée — jusqu'à +25 % pour la détection de bosses et étranglements par rapport aux systèmes à trois axes.
• Taux de mesure ultra-rapides — jusqu'à 2400 scans/sec par axe (9600 scans/sec au total) pour la détection instantanée sur lignes à grande vitesse.
• Haute précision en single-scan et excellente répétabilité pour réduire les rebuts et améliorer le rendement.

Applications

• Tubes médicaux en plastique : cathéters, tubes d'administration de médicaments, tubes chirurgicaux et autres petits tubes médicaux.
• Fils et câbles : LAN, coaxial, médical, automobile et câbles spéciaux.
• Tubes plastiques pour l'automobile et tubes thermorétractables.
• Cordons, lignes et autres produits extrudés/tirés cylindriques, plats ou à profil spécifique.

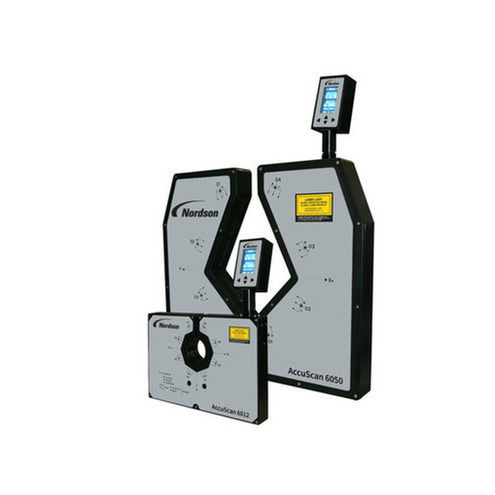

Deux modèles disponibles
Modèle | AccuScan 6012 | AccuScan 6050
Nombre d'axes | 4 | 4
Gamme OD | 0,1 - 12 mm (0,004 – 0,47 po) | 0,5 - 50 mm (0,020 - 2,00 po)
Taille de la porte | 16 mm (0,63 po) | 60 mm (2,36 po)
Précision | ±0,0005 mm (±0,000020 po) | ±0,001 mm (±0,000040 po)
Répétabilité | ±1 µm ±0,025% | ±2 µm ±0,025%
Résolution | 0,00001 mm (0,0000004 po) | 0,00001 mm (0,0000004 po)
Taux de balayage | 2400 scans/sec/axe (total 9600 scans/sec) | 2400 scans/sec/axe (total 9600 scans/sec)

Spécifications techniques et informations complémentaires

• Principe de mesure : micromètre laser à balayage quatre axes pour diamètre et ovalité.
• Calibration : algorithme optimisé pour une précision single-scan et une répétabilité au niveau micrométrique.
• Intégration : conçu pour une intégration en ligne sur lignes d'extrusion, câblage et production de tubes avec sortie de données en temps réel pour le contrôle de procédé.
• Couverture défauts : les axes supplémentaires réduisent les zones aveugles et augmentent la probabilité de détection des défauts locaux.
