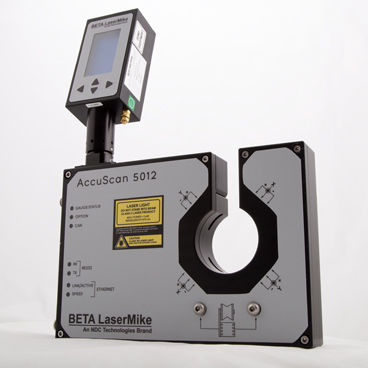

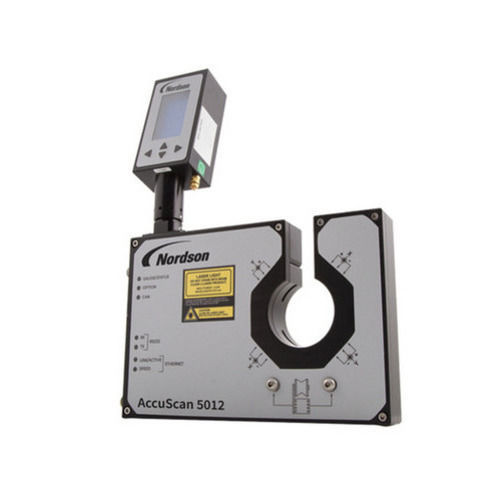

Jauge d'excentricité AccuScan 5000 series

de diamètrenumériquelaser

Présentation Le capteur de diamètre à deux axes AccuScan 5000 effectue des mesures de diamètre et de profil à haute vitesse à 2400 scans par seconde et par axe (4800 mesures/s au total). Il offre une précision de scan unique leader sur le marché pour les contrôles de tolérance en ligne, la surveillance de profils et la détection rapide de défauts sur des produits cylindriques ou profilés. Les modèles couvrent des plages de Ø jusqu'à 80 mm (3,15 in.) pour répondre à divers besoins de production.

Fonctionnalités & Avantages

• L'option High-Speed Tolerance Checking permet la détection précoce et fiable des grumeaux et rétrécissements pour réduire les rebuts et les retouches.
• Le système de purge d'air intégré protège les fenêtres capteurs contre la poussière et les débris, augmentant le temps de fonctionnement et réduisant la maintenance.
• Large compatibilité de communication : RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, E/S analogiques et numériques, facilitant l'intégration PLC/atelier.
• Option STAC (stranded/twisted/armoured/corrugated) fournissant des lectures max/min ou enveloppe sur produits profilés et gainés à des cadences élevées pour un meilleur contrôle de processus.

Plusieurs Modèles Disponibles
Modèles (série) : AccuScan 5012, AccuScan 5040, AccuScan 5080

Tableau des spécifications
Modèle | Plage OD | Taille du gate | Précision | Résolution | Vitesse de scan
AccuScan 5012 | 0.1 - 12 mm (0.004 - 0.47 in.) | 16 mm (0.63 in.) | ±0.0005 mm (±0.000020 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/axe
AccuScan 5040 | 0.2 - 40 mm (0.008 - 1.50 in.) | 52 mm (2.05 in.) | ±0.001 mm (±0.000040 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/axe
AccuScan 5080 | 1.27 - 80 mm (0.050 - 3.15 in.) | 108 mm (4.25 in.) | ±0.002 mm (±0.000080 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/axe

Applications

• Contrôle de tolérances et détection de défauts en ligne à haute vitesse
• Surveillance de profils et formes complexes (tubes, câbles, fils, films, extrusions)
• Retour de commande pour le contrôle de processus afin de réduire les pertes et améliorer le rendement

Caractéristiques techniques

• Vitesse de scan : 2400 scans par seconde par axe (4800 mesures/s total)
• Résolution : 0.00001 mm (0.0000004 in)
• Précision (selon modèle) : 5012 ±0.0005 mm ; 5040 ±0.001 mm ; 5080 ±0.002 mm
• Plages OD : 0.1–12 mm (5012), 0.2–40 mm (5040), 1.27–80 mm (5080)
• Tailles d'ouverture (gate) : 16 mm (5012), 52 mm (5040), 108 mm (5080)
• Purge d'air intégrée pour protection optique et maintenance réduite
• Options : High-Speed Tolerance Checking et logique STAC pour constructions produits spécifiques
• Communications : RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, E/S analogiques et numériques
• Conçu pour intégration en ligne et contrôle de processus en temps réel
