Détecteur de défauts pour câbles LN3000 series

fixenumérique

Overview
La série LN de Nordson est une jauge trois axes pour détection de bosses (lumps) et d’étranglements (neckdowns) conçue pour repérer précisément les défauts de diamètre de courte durée sur produits extrudés à grande vitesse. Trois axes optiques disposés à 60° améliorent la couverture circumférique pour détecter les variations soudaines de surface sur fils, câbles, tuyaux, flexibles et profils extrudés similaires.

Caractéristiques & Avantages

• Capture et enregistrement des défauts – enregistre hauteur, longueur, nombre et position des défauts pour traçabilité et maîtrise du process.
• Communications complètes – RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus et Profinet pour intégration simplifiée.
• Diagnostics intégrés – contrôle du signal par axe pour maximiser le temps de disponibilité et surveiller l’état de la jauge.
• Visualisation opérateur – indicateurs d’état codés par couleur pour une détection rapide des anomalies.
• Synchronisation au changement de bobine – accepte les signaux de changeurs de bobine pour effacer et initialiser les données.
• Construction robuste – boîtier métallique scellé limitant la contamination lumineuse et la poussière.
• Interface opérateur intégrée – afficheur embarqué, pas d’affichage externe requis.

Modèles

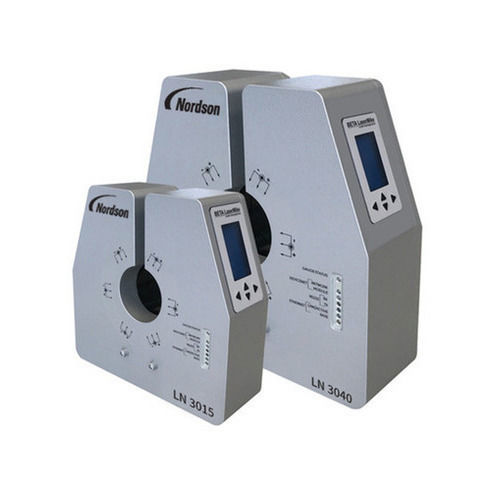

Modèles : LN3015-P | LN3040-P
Nombre d'axes : 3 | 3
Diamètre produit : 0,02–15 mm (0,0008–0,6 in.) | 0,04–40 mm (0,0016–1,57 in.)
Ouverture (gate) : 18 mm (0,71 in.) | 48 mm (1,89 in.)
Hauteur minimale détectable : 0,02 mm (0,0008 in.) | 0,05 mm (0,0020 in.)
Hauteur maximale détectable : 2 mm (0,08 in.) | 10 mm (0,40 in.)
Longueur minimale de défaut : 0,5 mm (0,02 in.) | 0,5 mm (0,02 in.)
Précision : la valeur la plus élevée entre ±0,011 mm (±0,0004 in.) ou ±3 % de la hauteur maximale du défaut | la valeur la plus élevée entre ±0,018 mm (±0,0007 in.) ou ±3 % de la hauteur maximale du défaut
Taux d'acquisition : 250 000 scans/sec/axe | 250 000 scans/sec/axe
Vitesse linéaire max : 3000 m/min (9 842 ft/min.) | 3000 m/min (9 842 ft/min.)

Caractéristiques techniques

• Série : LN3000
• Modèles disponibles : LN3015-P, LN3040-P
• Axes optiques : 3 (espacés à 60°)
• Plage de diamètres : 0,02–15 mm (LN3015-P) ; 0,04–40 mm (LN3040-P)
• Tailles d'ouverture : 18 mm (LN3015-P) ; 48 mm (LN3040-P)
• Hauteur défaut minimale détectable : 0,02 mm (LN3015-P) ; 0,05 mm (LN3040-P)
• Hauteur défaut maximale : 2 mm (LN3015-P) ; 10 mm (LN3040-P)
• Longueur défaut minimale : 0,5 mm
• Précision : dépend du modèle ; indiquée comme la plus grande valeur entre une tolérance fixe en micromètres ou ±3 % de la hauteur maximale
• Taux de scan : 250 000 scans/sec par axe
• Vitesse de ligne maximale : jusqu'à 3000 m/min
• Communications : RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus, Profinet
• Diagnostics et visualisation : diagnostics par axe intégrés et indicateurs d'état colorés
• Boîtier : métal scellé pour réduire la contamination par lumière et poussière
• Interface opérateur : intégrée, pas d'affichage externe requis

Applications typiques

• Contrôle en ligne des fils et câbles extrudés pour détection de bosses et étranglements.
• Contrôle qualité de tuyaux, flexibles et profils extrudés.
• Lignes d'extrusion à grande vitesse nécessitant détection et rapport rapides des défauts de diamètre.
