Moteur couple synchrone CWFL10441-40030NW48-S000

triphasé48 Và aimants permanents

Présentation du produit

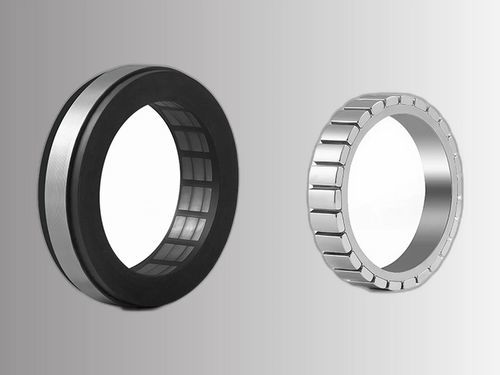

Le CWFL10441-40030NW48-S000 est un kit moteur couple nu φ104 mm série B délivrant 4,00 N·m de couple nominal et 12,00 N·m de couple de pointe à 3000 tr/min sous 48 VDC. La conception PMSM 3 phases à 10 pôles offre un couple très élevé pour des applications à entraînement direct exigeantes telles que les articulations de base de robots industriels, les tables rotatives lourdes et les grands propulseurs sous-marins.

Points clés

• Ø stator φ104 mm, empilement 41 mm (série B) pour un couple très élevé
• 4,00 N·m nominal / 12,00 N·m pic à 3000 tr/min sous 48 VDC
• PMSM 3 phases 10 pôles avec FEM sinusoïdale pour un contrôle FOC fluide
• Isolation classe F (155 °C) ; capteur Hall et capteur de température en option
• Empilement de stator, alésage et bobinage personnalisables — pas de MOQ

Spécifications électriques (48 VDC)
Modèle : CWFL10441-40030NW48-S000
Tension nominale : 48 VDC
Courant nominal : 35,7 A
Courant de pointe (instantané) : 107 A
Puissance nominale : 1257 W
Vitesse nominale : 3000 tr/min
Couple nominal : 4,00 N·m
Couple de pointe (instantané) : 12,00 N·m
Constante contre-EMF (Ke) : 7,8 Vrms/krpm
Constante de couple (Kt) : 0,1122 N·m/A
Inertie du rotor : 2,15 × 10⁻⁴ kg·m²
Pôles : 10
Classe d'isolation : F (155 °C)
Masse : 1,95 kg
Environnement d'utilisation : −20 °C à +40 °C ; humidité ≤ 90 % HR

Paramètres dimensionnels
Ls (longueur d'empilement stator) : 40,6 mm
Lr (longueur rotor) : 43,6 mm
ØD (Ø ext stator) : 104 mm
Ød (alésage, H7) : 41 mm
ØA min : 59,4 mm
ØB max : 96,5 mm
ØC max (de chaque côté) : 101 mm
E max : 8 mm
F max : 12 mm

Câblage et options capteurs
Conducteurs d'alimentation : 3 fils (U/V/W), L = 200 mm, isolation TEFLON ; U — Rouge, V — Blanc, W — Noir
Capteur Hall (option) : 5 fils : Vcc, GND, HA (Vert), HB (Bleu), HC (Blanc) — L = 200 mm, TEFLON
Capteur température (option) : 2 fils : + (Orange), − (Jaune) — L = 200 mm, TEFLON
Roulement : non inclus — la structure hôte fournit le roulement

Configurations de tension disponibles
48 VDC : CWFL10441-40030NW48-S000 — 35,7 A nominal, 107 A pic, Ke = 7,8 Vrms/krpm, Kt = 0,1122 N·m/A
60 VDC : CWFL10441-40030NW60-S000 — paramètres d'enroulement non listés sur la page
72 VDC : CWFL10441-40030NW72-S000 — paramètres d'enroulement non listés sur la page
Personnalisé : épaisseur d'empilement, alésage, bobinage, type de capteur — personnalisable ; paramètres non listés sur la page

Médias produit supplémentaires
Le dessin d'ensemble et les courbes couple-vitesse sont disponibles sur la fiche produit.

Caractéristiques techniques

• Série : CWFL φ104mm-B (Long Stack)
• Modèle (référence page) : CWFL10441-40030NW48-S000
• Tension nominale : 48 VDC
• Couple nominal : 4,00 N·m
• Couple de pointe : 12,00 N·m
• Vitesse nominale : 3000 tr/min
• Puissance nominale : 1257 W
• Ø stator : φ104 mm
• Longueur d'empilement stator (Ls) : 40,6 mm
• Alésage (Ød, H7) : 41 mm
• Courant nominal : 35,7 A ; Courant pic : 107 A
• Ke : 7,8 Vrms/krpm ; Kt : 0,1122 N·m/A
• Pôles : 10
• Inertie rotor : 2,15 × 10⁻⁴ kg·m²
• Classe d'isolation : F (155 °C)
• Masse : 1,95 kg
• Température/Humidité d'utilisation : −20 °C à +40 °C ; ≤ 90 % HR
• Conducteurs d'alimentation : U/V/W, TEFLON, 200 mm
• Capteurs optionnels : Hall (5 fils) et capteur de température (2 fils)
• Roulement : non inclus
