Moteur couple brushless CWFL07613-08530NW48-S000

synchrone3-phases48 V

Vue d'ensemble

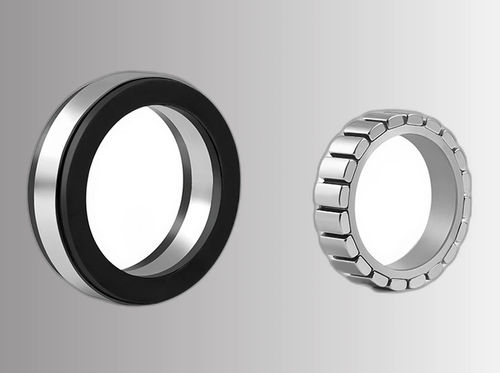

Le CWFL07613-08530NW48-S000 est un kit moteur couple sans carter φ76 mm de la série A, avec une empilement stator mince de 13 mm et un alésage intérieur large de 38 mm. L'ouverture centrale permet le passage de faisceaux de câbles, de conduites pneumatiques ou de fibres optiques à travers l'axe de rotation sans augmenter le diamètre extérieur. Le PMSM 16 pôles délivre 0,85 N·m en continu et 2,55 N·m en pic à 3000 tr/min sous 48 VDC, offrant un couple très lisse à basse vitesse pour articulations de poignets de cobots, tables tournantes à arbre creux et portiques d'imagerie médicale compacts.

Points clés

• Ø stator φ76 mm avec empilement mince 13 mm (série A) pour architectures axiales confinées
• 0,85 N·m continu / 2,55 N·m pic @ 3000 tr/min sous 48 VDC
• PMSM 16 pôles pour une performance lisse à basse vitesse
• Classe d'isolation F (155 °C); capteurs Hall et température en option
• Empilement, alésage et bobinage personnalisables sans quantité minimum

Spécifications rapides
Tension nominale — 48 VDC
Couple nominal — 0,85 N·m
Couple pic — 2,55 N·m
Vitesse nominale — 3000 tr/min
Puissance nominale — 267 W
Ø stator — φ76 mm

Spécifications électriques (48 VDC)
Modèle — CWFL07613-08530NW48-S000
Tension nominale — 48 VDC
Courant nominal — 7,8 A
Courant pic (instantané) — 23,3 A
Puissance nominale — 267 W
Vitesse nominale — 3000 tr/min
Couple nominal — 0,85 N·m
Couple pic (instantané) — 2,55 N·m
Constante Back-EMF (Ke) — 7,6 Vrms/krpm
Constante de couple (Kt) — 0,1093 N·m/A
Inertie rotorique — 3,54 × 10⁻⁵ kg·m²
Pôles — 16
Classe d'isolation — F (155 °C)
Masse — 0,33 kg
Environnement d'utilisation — −20 °C à +40 °C; Humidité ≤ 90% HR

Paramètres dimensionnels
Ls (longueur empilement stator) — 12,6 mm
Lr (longueur rotor) — 15,6 mm
ØD (Ø stator) — 76 mm
Ød (alésage H7) — 38 mm
ØA min — 51,2 mm
ØB max — 72,6 mm
ØC max (deux extrémités) — 75 mm
E max — 6 mm
F max — 10 mm

Câblage et options capteurs
Alimentations — 3 fils (U/V/W), L = 200 mm, isolation TEFLON; U — Rouge, V — Blanc, W — Noir
Capteur Hall (option) — 5 fils : Vcc, GND, HA (Vert), HB (Bleu), HC (Blanc) — L = 200 mm, TEFLON
Capteur température (option) — 2 fils : + (Orange), − (Jaune) — L = 200 mm, TEFLON
Palier — Non inclus; la structure hôte doit fournir le palier

Configurations de tension disponibles
24 VDC — paramètres de bobinage non spécifiés pour cette fiche
36 VDC — paramètres de bobinage non spécifiés pour cette fiche
48 VDC — CWFL07613-08530NW48-S000 : 7,8 A nominal, 23,3 A pic, Ke = 7,6 Vrms/krpm, Kt = 0,1093 N·m/A
Personnalisé — épaisseur d'empilement, alésage, bobinage et type de capteur personnalisables; paramètres variables

Caractéristiques / Spécifications techniques

• Série — CWFL φ76mm-A (Empilement mince)
• Exemple de modèle — CWFL07613-08530NW48-S000
• Ø stator — 76 mm
• Alésage (H7) — 38 mm
• Longueur empilement stator (Ls) — 12,6 mm
• Longueur rotor (Lr) — 15,6 mm
• Tension nominale — 48 VDC
• Courant nominal — 7,8 A
• Courant pic — 23,3 A
• Couple nominal — 0,85 N·m
• Couple pic — 2,55 N·m
• Vitesse nominale — 3000 tr/min
• Puissance nominale — 267 W
• Constante de couple (Kt) — 0,1093 N·m/A
• Constante Back-EMF (Ke) — 7,6 Vrms/krpm
• Pôles — 16
• Inertie rotorique — 3,54 × 10⁻⁵ kg·m²
• Classe d'isolation — F (155 °C)
• Poids — 0,33 kg
• Température de fonctionnement — −20 °C à +40 °C; Humidité ≤ 90% HR
