Moteur couple synchrone CWFL05720-05530NW48-S000

3-phases48 Và aimants permanents

Présentation du produit

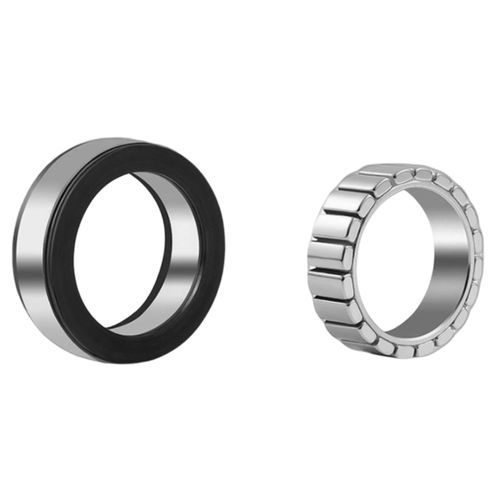

Le CWFL05720-05530NW48-S000 est un kit moteur couple sans flasque φ57 mm délivrant 0,55 N·m de couple nominal et 1,65 N·m de couple de crête à 3000 tr/min sous 48 VDC. Le moteur PMSM 3 phases à 10 pôles offre un compromis entre densité de couple et réponse dynamique, adapté aux articulations de robots collaboratifs, actionneurs de gimbal et axes rotatifs de précision.

POINTS CLÉS

• Ø stator φ57 mm pour applications couple intermédiaire
• 0,55 N·m nominal / 1,65 N·m crête à 3000 tr/min sous 48 VDC
• PMSM 10 pôles 3 phases avec FEM sinusoïdale pour un contrôle FOC fluide
• Classe d'isolement F (155 °C) ; capteur Hall et capteur de température en option
• Empilement stator, alésage et bobinage personnalisables — pas de quantité minimum

Spécifications rapides
Tension nominale — 48 VDC
Couple nominal — 0,55 N·m
Couple de crête — 1,65 N·m
Vitesse nominale — 3000 tr/min
Puissance nominale — 173 W
Ø stator — φ57 mm

Spécifications électriques (48 VDC)
Paramètre — Valeur
Modèle — CWFL05720-05530NW48-S000
Tension nominale — 48 VDC
Courant nominal — 5,3 A
Courant de crête (instantané) — 15,9 A
Puissance de sortie nominale — 173 W
Vitesse nominale — 3000 tr/min
Couple nominal — 0,55 N·m
Couple de crête (instantané) — 1,65 N·m
Constante FEM (Ke) — 7,2 Vrms/krpm
Constante de couple (Kt) — 0,1036 N·m/A
Inertie rotorique — 4,76 × 10⁻⁶ kg·m²
Pôles — 10
Classe d'isolement — F (155 °C)
Masse — 0,28 kg
Environnement d'utilisation — −20 °C à +40 °C ; Humidité ≤ 90% HR

Paramètres dimensionnels
Paramètre — Valeur
Ls (longueur empilement stator) — 19,6 mm
Lr (longueur rotor) — 22,6 mm
ØD (Ø stator) — 57 mm
Ød (alésage, H7) — 20 mm
ØA min — 33,4 mm
ØB max — 53,5 mm
ØC max (les deux extrémités) — 56 mm
E max — 5,9 mm
F max — 9,9 mm

Câblage et options capteurs
Paramètre — Valeur
Fils d'alimentation — 3 fils (U/V/W), L = 200 mm, isolation TEFLON ; U — Rouge, V — Blanc, W — Noir
Capteur Hall (option) — 5 fils : Vcc, GND, HA (Vert), HB (Bleu), HC (Blanc) — L = 200 mm, TEFLON
Capteur de température (option) — 2 fils : + (Orange), − (Jaune) — L = 200 mm, TEFLON
Roulement — Non inclus — la structure hôte fournit le palier

Configurations de tension disponibles
12 VDC — CWFL05720-05530NW12-S000 : paramètres d'enroulement 12 V disponibles
24 VDC — CWFL05720-05530NW24-S000 : paramètres d'enroulement 24 V disponibles
48 VDC — CWFL05720-05530NW48-S000 : 5,3 A nominal, 15,9 A crête, Ke = 7,2 Vrms/krpm, Kt = 0,1036 N·m/A

Plans et courbes de performance
Le dessin dimensionnel et les courbes couple-vitesse sont fournis pour l'intégration mécanique et la référence de performance.

Caractéristiques techniques

• Modèle : CWFL05720-05530NW48-S000
• Série : CWFL φ57mm
• Tension nominale : 48 VDC
• Couple nominal : 0,55 N·m
• Couple de crête : 1,65 N·m
• Vitesse nominale : 3000 tr/min
• Puissance nominale : 173 W
• Courant nominal : 5,3 A (config 48 V)
• Courant de crête (instantané) : 15,9 A
• Constante FEM Ke : 7,2 Vrms/krpm
• Constante de couple Kt : 0,1036 N·m/A
• Pôles : 10 (PMSM 10 pôles 3 phases)
• Inertie rotorique : 4,76 × 10⁻⁶ kg·m²
• Ø stator : 57 mm
• Alésage (Ød, H7) : 20 mm
• Longueur empilement stator (Ls) : 19,6 mm ; Longueur rotor (Lr) : 22,6 mm
• Masse : 0,28 kg
• Classe d'isolement : F (155 °C)
• Capteurs optionnels : capteur Hall (5 fils), capteur température (2 fils)
• Fils d'alimentation : U/V/W, TEFLON, 200 mm
• Environnement d'utilisation : −20 °C à +40 °C ; Humidité ≤ 90% HR
