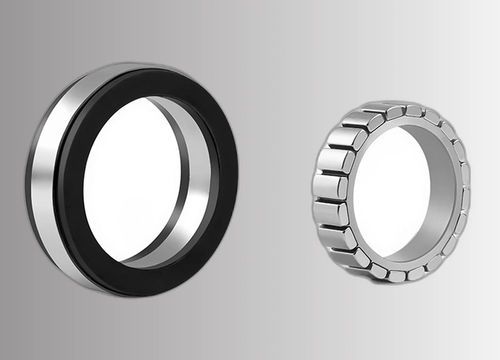

Moteur couple brushless CWFL07633-18030NW48-S000

synchronetriphasé36 V

Aperçu du produit
Le CWFL07633-18030NW48-S000 est un kit moteur de couple sans carter φ76 mm série B offrant 1.80 N·m de couple nominal et 5.40 N·m de couple de crête à 3000 RPM sous 48 VDC. Moteur PMSM 10 pôles 3 phases à FEM sinusoïdale, conçu pour des applications direct-drive telles que articulations de robots industriels, tables rotatives et grands systèmes de cardan.

POINTS CLÉS

• Ø extérieur stator φ76 mm, empilement 33 mm (série B) pour densité de couple élevée
• Couple nominal 1.80 N·m / couple crête 5.40 N·m à 3000 RPM (48 VDC)
• PMSM 10 pôles 3 phases avec FEM sinusoïdale — contrôle FOC fluide
• Isolation classe F (155 °C) ; capteurs Hall et température en option
• Empilement stator, alésage et enroulement personnalisables ; pas de MOQ pour options standard

Spécifications électriques (48 VDC)
Modèle — CWFL07633-18030NW48-S000
Tension nominale — 48 VDC
Courant nominal — 16.9 A
Courant pic (instantané) — 50.7 A
Puissance de sortie nominale — 565 W
Vitesse nominale — 3000 RPM
Couple nominal — 1.80 N·m
Couple pic (instantané) — 5.40 N·m
Constante Back-EMF (Ke) — 7.4 Vrms/krpm
Constante de couple (Kt) — 0.1064 N·m/A
Inertie rotor — 6.26 × 10⁻⁵ kg·m²
Pôles — 10
Classe d'isolation — F (155 °C)
Poids — 0.88 kg
Environnement d'exploitation — −20 °C à +40 °C ; humidité ≤ 90 % HR

Paramètres dimensionnels
Ls (longueur empilement stator) — 32.9 mm
Lr (longueur rotor) — 35.9 mm
ØD (Ø stator) — 76 mm
Ød (alésage, H7) — 28 mm
ØA min — 45.2 mm
ØB max — 70.5 mm
ØC max (deux extrémités) — 74 mm
E max — 6.5 mm
F max — 10.5 mm

Câblage et options capteurs
Alimentations — 3 fils (U/V/W), L = 200 mm, isolation TEFLON ; U — Rouge, V — Blanc, W — Noir
Capteur Hall (optionnel) — 5 fils : Vcc, GND, HA (Vert), HB (Bleu), HC (Blanc) — L = 200 mm, TEFLON
Capteur de température (optionnel) — 2 fils : + (Orange), − (Jaune) — L = 200 mm, TEFLON
Roulement — non inclus ; la structure hôte doit fournir le roulement

Configurations de tension disponibles
36 VDC — paramètres d'enroulement non spécifiés sur cette page
48 VDC — CWFL07633-18030NW48-S000 : 16.9 A nominal, 50.7 A pic, Ke = 7.4 Vrms/krpm, Kt = 0.1064 N·m/A
60 VDC — paramètres d'enroulement non spécifiés sur cette page
Personnalisé — épaisseur d'empilement, alésage, enroulement et type de capteur configurables (paramètres variables)

Fiche technique
Identifiant fiche — CWFL07633-18030NW48-S000

Caractéristiques techniques

• Série — CWFL φ76 mm-B (empilement long)
• Tension nominale — 48 VDC (autres enroulements disponibles)
• Couple nominal — 1.80 N·m
• Couple pic — 5.40 N·m
• Vitesse nominale — 3000 RPM
• Puissance de sortie nominale — 565 W
• Pôles — 10 (PMSM 10 pôles 3 phases)
• Back-EMF (Ke) — 7.4 Vrms/krpm
• Constante de couple (Kt) — 0.1064 N·m/A
• Courant nominal — 16.9 A ; courant pic — 50.7 A
• Inertie rotor — 6.26 × 10⁻⁵ kg·m²
• Ø stator — 76 mm ; alésage H7 — 28 mm
• Classe d'isolation — F (155 °C)
• Poids — 0.88 kg
• Température de fonctionnement — −20 °C à +40 °C ; humidité ≤ 90 % HR
• Capteurs optionnels — capteur Hall (5 fils), capteur température (2 fils)
