Moteur couple synchrone CWFL03820-01430NW48-S000

triphasé48 Và aimants permanents

Présentation du produit

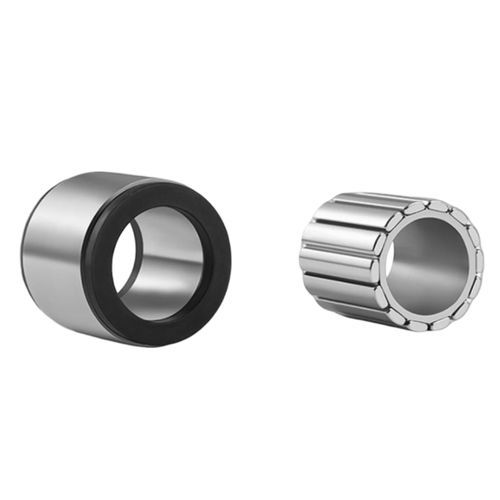

Le CWFL03820-01430NW48-S000 est un kit moteur couple sans flasque compact de Ø37,5 mm, livré en stator et rotor séparés pour intégration directe dans la structure hôte. Conçu pour les applications à entraînement direct et encombrement réduit, il fournit un couple nominal de 0,14 N·m et un couple de crête de 0,42 N·m jusqu’à 3000 tr/min sur une alimentation 48 VDC. Le PMSM 8 pôles triphasé avec FEM sinusoïdale est optimisé pour le contrôle FOC. L’isolation classe F (155 °C) permet une exploitation fiable dans des environnements industriels exigeants tels que des articulations de robots collaboratifs, des actionneurs de cardan et des tables tournantes de précision.

Points clés

• Kit sans flasque : stator + rotor pour montage direct sur la structure hôte
• Ø37,5 mm diamètre externe du stator — plus petit de la série CWFL pour dessins d’articulation compacts
• Couple nominal 0,14 N·m / couple de crête 0,42 N·m à 3000 tr/min (48 VDC)
• PMSM 8 pôles triphasé avec FEM sinusoïdale pour contrôle FOC fluide
• Isolation classe F (155 °C) ; capteurs Hall et température en option
• Possibilités de personnalisation : longueur de paquet stator, diamètre de l’alésage, bobinage ; pas de MOQ

Caractéristiques rapides
Modèle : CWFL03820-01430NW48-S000
Tension nominale : 48 VDC
Couple nominal : 0,14 N·m
Couple de crête : 0,42 N·m
Vitesse nominale : 3000 tr/min
Puissance nominale : 44 W
Diamètre stator OD : φ37,5 mm
Masse : 0,13 kg

Caractéristiques électriques (48 VDC)
Tension nominale : 48 VDC
Courant nominal : 1,4 A
Courant de crête (instantané) : 4,2 A
Puissance de sortie nominale : 44 W
Back-EMF (Ke) : 7 Vrms/krpm
Constante de couple (Kt) : 0,1007 N·m/A
Pôles : 8
Inertie rotor : 2,57 × 10⁻⁶ kg·m²
Classe d’isolation : F (155 °C)

Paramètres dimensionnels
Longueur paquet stator (Ls) : 19,6 mm
Longueur rotor (Lr) : 22,6 mm
Diamètre stator (ØD) : 37,5 mm
Alésage (Ød, H7) : 12 mm
ØA min : 23,6 mm
ØB max : 34,5 mm
ØC max (aux deux extrémités) : 36,5 mm
E max : 5,5 mm
F max : 9,5 mm

Câblage et options capteurs
Alimentations : 3 fils (U/V/W), L = 200 mm, isolation TEFLON ; U — Rouge, V — Blanc, W — Noir
Capteur Hall (optionnel) : 5 fils — Vcc, GND, HA (Vert), HB (Bleu), HC (Blanc) ; L = 200 mm, TEFLON
Capteur de température (optionnel) : 2 fils — + (Orange), − (Jaune) ; L = 200 mm, TEFLON
Roulement : non fourni — la structure hôte assure le palier

Configurations de tension disponibles
12 VDC : CWFL03820-01430NW12-S000 — 5,1 A nominal, 15,4 A pic, Ke = 1,9 Vrms/krpm, Kt = 0,0273 N·m/A
24 VDC : CWFL03820-01430NW24-S000 — 2,7 A nominal, 8,1 A pic, Ke = 3,6 Vrms/krpm, Kt = 0,0518 N·m/A
48 VDC : CWFL03820-01430NW48-S000 — 1,4 A nominal, 4,2 A pic, Ke = 7 Vrms/krpm, Kt = 0,1007 N·m/A
Sur demande : épaisseur de paquet, alésage, bobinage, type de capteur configurables

Figures
Dessin de cotes et courbes couple-vitesse fournis dans les images produit.

Caractéristiques techniques

• Série : CWFL φ37,5 mm
• Modèle : CWFL03820-01430NW48-S000
• Tension nominale : 48 VDC
• Couple nominal : 0,14 N·m
• Couple de crête : 0,42 N·m
• Vitesse nominale : 3000 tr/min
• Puissance nominale : 44 W
• Courant nominal : 1,4 A ; Courant pic : 4,2 A
• Ke : 7 Vrms/krpm ; Kt : 0,1007 N·m/A
• Pôles : 8 ; Inertie rotor : 2,57 × 10⁻⁶ kg·m²
• Classe d’isolation : F (155 °C)
• Stator OD : 37,5 mm ; Alésage (H7) : 12 mm
• Masse : 0,13 kg
• Plage de fonctionnement : −20 °C à +40 °C ; Humidité ≤ 90 % HR
• Capteurs optionnels : Hall (5 fils), Température (2 fils)
