Moteur couple synchrone CWFL series

3-phases48 Và aimants permanents

Présentation

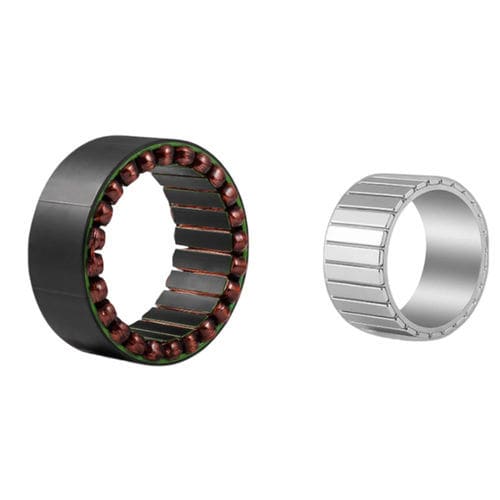

Le CWFL13226-35030NW48-S000 est le plus grand modèle de la série CWFL — un kit moteur couple sans bride de Ø132 mm délivrant 3,50 N·m de couple nominal et 10,50 N·m de couple de pointe à 3000 tr/min sous 48 VDC. La conception PMSM 3 phases à 16 pôles offre un couple très élevé pour les applications en entraînement direct exigeantes, telles que les articulations de base de robots industriels, les tables tournantes lourdement chargées et les grands propulseurs sous-marins.

Points clés

• Ø132 mm diamètre extérieur du stator — le plus grand de la série CWFL pour un couple maximal
• 3,50 N·m nominal / 10,50 N·m pointe à 3000 tr/min sous 48 VDC
• PMSM 3 phases 16 pôles avec FEM sinusoïdale pour un contrôle FOC fluide
• Classe d'isolement F (155 °C) ; capteur Hall et capteur de température en option
• Empilement de stator, alésage et enroulement personnalisables — pas de MOQ

Caractéristiques rapides
Tension nominale | 48 VDC
Couple nominal | 3,50 N·m
Couple de pointe | 10,50 N·m
Vitesse nominale | 3000 tr/min
Puissance nominale | 1099 W
Diamètre stator | Ø132 mm

Spécifications électriques (48 VDC)
Paramètre | Valeur
Modèle | CWFL13226-35030NW48-S000
Tension nominale | 48 VDC
Courant nominal | 32,9 A
Courant de pointe (instantané) | 98,7 A
Puissance de sortie nominale | 1099 W
Vitesse nominale | 3000 tr/min
Couple nominal | 3,50 N·m
Couple de pointe (instantané) | 10,50 N·m
Constante FEM (Ke) | 7,4 Vrms/krpm
Constante de couple (Kt) | 0,1064 N·m/A
Inertie du rotor | 5,18 × 10⁻⁴ kg·m²
Pôles | 16
Classe d'isolement | F (155 °C)
Masse | 2,1 kg
Environnement d'utilisation | −20 °C à +40 °C ; humidité ≤ 90 % HR

Paramètres dimensionnels
Paramètre | Valeur
Ls (longueur empilement stator) | 25,9 mm
Lr (longueur rotor) | 28,9 mm
ØD (diamètre stator) | 132 mm
Ød (alésage, H7) | 57 mm
ØA min | 81 mm
ØB max | 124,8 mm
ØC max (aux deux extrémités) | 129 mm
E max | 8 mm
F max | 12 mm

Câblage et options capteurs
Paramètre | Valeur
Alimentations | 3 fils (U/V/W), L = 200 mm, isolation TEFLON ; U — Rouge, V — Blanc, W — Noir
Capteur Hall (option) | 5 fils : Vcc, GND, HA (Vert), HB (Bleu), HC (Blanc) — L = 200 mm, TEFLON
Capteur de température (option) | 2 fils : + (Orange), − (Jaune) — L = 200 mm, TEFLON
Palier | Non inclus — la structure hôte fournit le palier

Configurations de tension disponibles
48 VDC | CWFL13226-35030NW48-S000 : 32,9 A nominal, 98,7 A pointe, Ke = 7,4 Vrms/krpm, Kt = 0,1064 N·m/A
60 VDC | CWFL13226-35030NW60-S000 : paramètres d'enroulement non listés
72 VDC | CWFL13226-35030NW72-S000 : paramètres d'enroulement non listés
Personnalisé | Épaisseur d'empilement, alésage, enroulement, type de capteur — paramètres configurables (non listés)

Dessins et courbes de performance
Le plan dimensionnel et les courbes couple-vitesse sont fournis en images produit pour l'intégration mécanique et l'évaluation des performances (les images montrent l'implantation, les cotes de montage et les courbes couple-vitesse).

Spécifications techniques

• Série : CWFL φ132 mm
• Modèle (exemple) : CWFL13226-35030NW48-S000
• Tension nominale : 48 VDC
• Couple nominal : 3,50 N·m
• Couple de pointe : 10,50 N·m
• Vitesse nominale : 3000 tr/min
• Puissance de sortie nominale : 1099 W
• Constante FEM (Ke) : 7,4 Vrms/krpm
• Constante de couple (Kt) : 0,1064 N·m/A
• Pôles : 16
• Inertie du rotor : 5,18 × 10⁻⁴ kg·m²
• Classe d'isolement : F (155 °C)
• Masse : 2,1 kg
• Diamètre stator : φ132 mm
• Alésage (H7) : 57 mm
• Environnement d'utilisation : −20 °C à +40 °C ; humidité ≤ 90 % HR
• Câblage : 3 conducteurs d'alimentation (U/V/W) TEFLON ; Hall et capteur température en option
