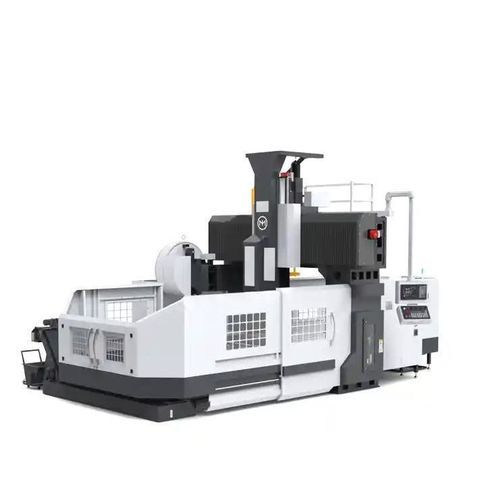

Perceuse-fraiseuse CNC XH1516

type portique3 axespour profilés de construction métallique

Présentation
La série XH1516/XH1625 est un centre d'usinage portique haute rigidité conçu pour le perçage lourd, le fraisage et l'usinage complexe de grandes pièces. Il intègre une broche à tête d'engrenage bi-vitesse avec alimentation par le travers de la broche, compatibilité avec table tournante CNC et changeur d'outils automatique (ATC) rapide, offrant précision, rigidité et productivité pour grandes plaques, moules et pièces structurelles.

Paramètres techniques principaux

• Course axe X : 1600 mm
• Course axe Y : 1500 mm
• Course axe Z : 750/500 mm
• Vitesse de broche : 6000 / 3000 tr/min (bi-vitesse)

Caractéristiques clés

• Grande portée de déplacement – 1600 mm (X), 1500 mm (Y), 750/500 mm (Z) pour supporter une large gamme de pièces volumineuses.
• Structure haute rigidité – conception portique à pont fixe pour une rigidité et une absorption des vibrations supérieures lors de l'usinage de pièces lourdes.
• Options de broche – broche à tête d'engrenage bi-vitesse adaptée au fraisage haute vitesse et à l'usinage lourd à couple élevé (6000 tr/min / 3000 tr/min).
• Capacité lourde – construction robuste pour traiter de grandes pièces complexes avec distorsion minimale.
• Commande CNC optimisée – compatible avec des systèmes CNC haute performance pour un fraisage et un perçage précis (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.).

Configurations recommandées

• Broches : roulements de haute précision (SKF, NSK) ; options : haute vitesse, refroidissement par air ou eau.
• Système de commande CNC : FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (au choix client).
• Dispositifs de maintien : plateau magnétique, dispositif en V, dispositifs de fixation sur table fixe.
• Système d'entraînement : servomoteurs, entraînement linéaire ou systèmes à double entraînement.
• Système d'outillage : magasin à chaîne 40 outils, magasin 24 outils, systèmes d'échange de tête automatiques.
• Système de refroidissement : refroidissement à haute pression, refroidissement intégré, brouillard d'huile, alimentation automatique de liquide de coupe.
• Options auxiliaires : convoyeur à vis pour copeaux, convoyeur à bande magnétique articulé, chargeur portique, sonde Renishaw OMP60, palpeur d'outils Renishaw TS27R.

Cas d'application (exemple)

• Client : Constructeur aéronautique (USA)
• Cas d'utilisation : Usinage de grandes pièces aéronautiques haute précision
• Configuration type : XH1520 configuré avec changeur d'outils automatique, broche haute vitesse et système de refroidissement
• Résultats obtenus : Précision dimensionnelle maintenue à ±0.003 mm ; rugosité de surface améliorée à Ra ≤ 1.5 μm ; temps de cycle réduit de 18 %

Notes fonctionnelles / FAQ (uniquement produit)

• Le portique de perçage et de fraisage combine une forte capacité de perçage et un couple de fraisage élevé, permettant plusieurs opérations (perçage, taraudage, fraisage brut/finition) en une seule mise en place.
• La structure standard comprend un pont fixe haute rigidité, une coulisse mobile (axe Z), des broches entraînées par servomoteur et des changeurs d'outils automatiques et têtes multi-broches en option.
• La précision est garantie par des fontes Meehanite, une calibration laser, l'équilibrage dynamique des broches et des essais d'usinage en charge complète avant livraison.

Spécifications techniques

• Modèle / Série : XH1516 / XH1625 Series
• Structure : pont fixe portique, fonte haute rigidité
• Courses : X 1600 mm ; Y 1500 mm ; Z 750/500 mm
• Broche : broche à tête d'engrenage bi-vitesse (6000 tr/min / 3000 tr/min) ; options haute vitesse ou couple élevé ; refroidissement par le travers de la broche
• Outillage : ATC rapide ; magasins 24/40 outils en option ; système d'échange automatique de tête
• Compatibilité CNC : FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (sélectionnable)
• Refroidissement / Gestion des copeaux : refroidissement à haute pression, refroidissement par brouillard, alimentation automatique en liquide de coupe ; convoyeurs à vis ou à bande magnétique
• Métrologie & Automatisation optionnelles : table tournante CNC, sonde Renishaw OMP60, palpeur Renishaw TS27R, chargeur portique
• Applications typiques : grandes plaques structurelles, moules, socles de machines, brides de tours éoliennes, plaques de pont, composants ferroviaires, pièces aéronautiques
