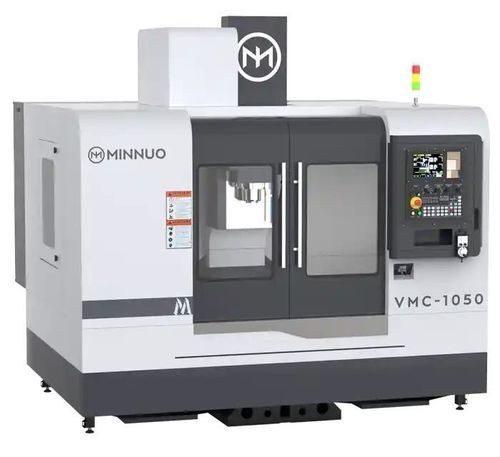

Centre d'usinage 3 axes VMC1050

verticalBT 4024 outils

Aperçu
Le VMC1050 est un centre d'usinage vertical 3 axes CNC conçu pour les pièces de taille moyenne et les composants de moules dans des secteurs industriels tels que l'automobile et l'aéronautique. Il associe usinage grande vitesse, rigidité structurelle et polyvalence pour le fraisage, le perçage, le taraudage et le brochage.

Détails du modèle

• Déplacement X, Y, Z : 1000 × 500 × 600 mm
• Vitesse d'avance maximale (X/Y/Z) : 10 000 mm/min
• Vitesse de déplacement rapide maximale (X/Y/Z) : 32 / 32 / 24 m/min

Caractéristiques clés

• Plage de déplacement : 1000 mm (X), 500 mm (Y), 600 mm (Z) adaptée aux composants et moules de taille moyenne.
• Grande vitesse : avance max 10 000 mm/min et déplacement rapide jusqu'à 32 m/min sur les axes X/Y pour réduire les temps de cycle.
• Opérations multiples : prend en charge fraisage, perçage, taraudage, brochage et opérations courantes en une seule installation.
• Précision & répétabilité : précision de positionnement répétable ±0,004 mm pour des tolérances serrées.
• Construction rigide : conception robuste pour maintenir la stabilité lors d'usinages intensifs et de longs cycles.

Configurations recommandées

• Broche : options haute précision (SKF, NSK) ; broche avec refroidissement central en option.
• Système d'entraînement : servomoteurs avec vis à billes et guides linéaires.
• Refroidissement : pompes centrifuges ou à vibration ; fluides solubles dans l'eau ou à base d'huile.
• Commande CNC : FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (contrôleurs haute performance compatibles).
• Outillage : changeurs d'outils disque, chaîne ou linéaires.
• Mesure & surveillance : règles linéaires Heidenhain, sondes Renishaw (OMP60, TS27R), détection de casse d'outil.
• Options : convoyeur à copeaux, collecteur d'huile en aérosol, refroidisseur d'huile, réservoir de liquide de coupe, intégration robot multi-axes.

Cas d'application

• Pièce : cavités de moules de précision et petites pièces structurelles.
• Configuration : VMC1050 équipé d'un changeur d'outils automatique et d'un convoyeur à copeaux pour combiné dégrossissage/finition.
• Résultats : tolérances serrées atteintes (ex. ±0,005 mm sur géométries de moules complexes), ~20 % de réduction du temps d'usinage grâce à la coupe grande vitesse et aux changements d'outils automatisés, meilleure finition de surface et usure d'outil réduite avec refroidissement optimisé.
• Avantage client : augmentation de la capacité de production en réalisant dégrossissage et finition en une seule prise.

Spécifications produit (extrait du tableau comparatif)
Specifications | unit | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Table size | mm | 900×400 | 1000×550 | 1000×530 | 1200x600 | 1500×700 | 1700×800
Table maximum load | kg | 350 | 500 | 600 | 1000 | 900 | 1500
X/Y/Z axis travel | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Distance between spindle center and column | mm | 476 | 590 | 580 | 650 | 752 | 871
Distance between spindle end face and worktable surface | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z Max. feed speed | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z Max. Rapid traverse | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Spindle speed | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Spindle taper | type | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Spindle motor power | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
X/Y/Z axis servo motor power (VMC1050) | kW | — | — | 3.9/3.9/3.6 | — | — | —

Caractéristiques techniques

• Modèle : VMC1050
• Déplacement X/Y/Z : 1000 × 500 × 600 mm
• Charge maximale table : 600 kg
• Distance centre broche–colonne : 580 mm
• Broche–surface table : 140–740 mm
• Avance max : 10 000 mm/min
• Déplacement rapide max : 32 / 32 / 24 m/min (X/Y/Z)
• Vitesse broche : 8 000 r/min
• Torseur broche : BT40
• Puissance moteur broche : 7.5 / 11 kW
• Puissance servomoteurs X/Y/Z : 3.9 / 3.9 / 3.6 kW
• Type de guidage : rails
• Rainure en T : 5-18×90 mm
• Précision de répétition : ±0,004 mm
• Magasin d'outils : disque, capacité 24 outils
• Poids max outil : 8 kg
• Longueur max outil : 250 / 300 mm
• Puissance électrique : 15 kVA
• Dimensions machine (L×l×H) : 3200 × 2420 × 2400 mm
• Poids net (env.) : 6000 kg
