Centre d'usinage 3 axes VMC 1160

verticalpour acierpour aluminium

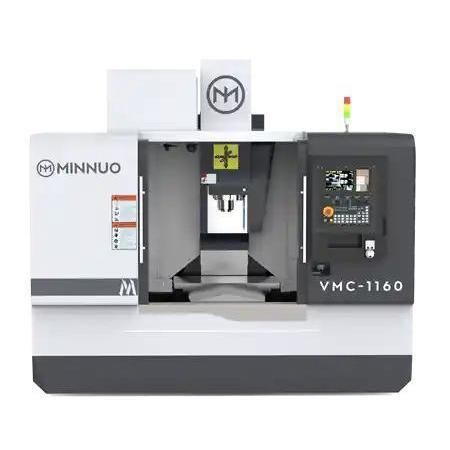

Aperçu du produit
Le VMC 1160 est un centre d'usinage vertical conçu pour l'usinage de précision de pièces de taille moyenne. Course utile : 1100 × 600 × 600 mm. Charge maximale table : 1000 kg. Vitesse d'avance max. : 10 000 mm/min. Vitesse de déplacement rapide (X/Y/Z) : 32/32/30 m/min. Adapté au fraisage haute vitesse de moules, plaques, supports et bases de gabarits sur divers matériaux.

Principales caractéristiques

• Course 1100×600×600 mm — accepte des pièces moyennes comme cavités de moule et bases de gabarits.
• Déplacements rapides élevés — jusqu'à 32/32/30 m/min pour réduire les temps non productifs.
• Avance max. 10 000 mm/min — permet dégrossissage rapide et finition sur aluminium et acier.
• Châssis en fonte meehanite — améliore l'amortissement des vibrations et la stabilité d'usinage.
• Options ATC (généralement 24 outils, type disque) — prise en charge d'usinages automatisés multi-étapes.

Détails machine (extraits)

• Course axe X/Y/Z : 1100 × 600 × 600 mm
• Vitesse d'avance max. X/Y/Z : 10 000 mm/min
• Vitesse de déplacement rapide X/Y/Z : 32/32/30 m/min

Configurations recommandées

• Broche : broches haute précision (SKF, NSK), option refroidissement central.
• Système d'avance : moteurs servo, guidages linéaires, vis à billes.
• Refroidissement : pompe centrifuge ou à vibration, liquide soluble ou huile.
• Commande CNC : FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi.
• Changement d'outils : changeur en carrousel, chaîne ou linéaire.
• Mesure & surveillance : règles linéaires Heidenhain, détection casse-outil, sondes Renishaw OMP60 / TS27R.
• Options : convoyeur copeaux, collecteur brouillard d'huile, refroidisseur d'huile, réservoir d'eau de refroidissement, robot multi-axes.

Cas d'application

• Client : fournisseur de gabarits de précision (Corée du Sud).
• Pièce : base de gabarit en acier et aluminium, 980 × 580 mm.
• Configuration : VMC 1160 avec broche 8000 tr/min, ATC 30T, contrôleur FANUC.
• Résultats : fraisage de face haute vitesse, contourage et taraudage en une installation ; rugosité Ra ≤ 1,2 μm ; conformité dimensionnelle ±0,007 mm.

Spécifications produit (extraits)
Taille table | unité | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Charge maxi table | kg | 350 | 500 | 600 | 1000 | 900 | 1500
Course X/Y/Z | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Distance centre broche-colonne | mm | 476 | 590 | 580 | 650 | 752 | 871
Distance nez broche-surface table | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
Vitesse d'avance maxi X/Y/Z | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
Vitesse rapide X/Y/Z | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Vitesse broche | tr/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Mandrin broche | type | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Puissance moteur broche | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
Précision répétée positionnement | mm | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005
Magasin d'outils | type | Bucket/Disc | Disc (divers) (VMC1160 utilise type disque)
Capacité outil | | 16T/16T | 24T | 24T | 24T | 24T | 24T
Poids maxi outil | kg | 7 | 8 | 8 | 8 | 8 | 15
Dimensions machine (L×l×H) | mm | 2300×2000×2300 | 2600×2380×2700 | 3200×2420×2400 | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200
Poids net (env.) | kg | 4500 | 5000 | 6000 | 7000 | 11000 | 12000

Caractéristiques techniques

• Modèle : VMC 1160 (série VMC)
• Course (X×Y×Z) : 1100 × 600 × 600 mm
• Charge maxi table : 1000 kg
• Vitesse d'avance max. : 10 000 mm/min
• Vitesse rapide max. (X/Y/Z) : 32/32/30 m/min
• Vitesse broche (standard) : 8 000 tr/min
• Mandrin broche : BT40 (selon options)
• Puissance moteur broche : jusqu'à 11/15 kW (selon configuration)
• Magasin d'outils : type disque, capacité typique 24 outils
• Précision de répétabilité : env. ±0,005 mm (VMC1160)
• Dimensions machine (L×l×H) : env. 3100 × 2490 × 2380 mm
• Poids net (env.) : 7000 kg
• Construction : châssis fonte Meehanite pour grande rigidité en fraisage haute vitesse
