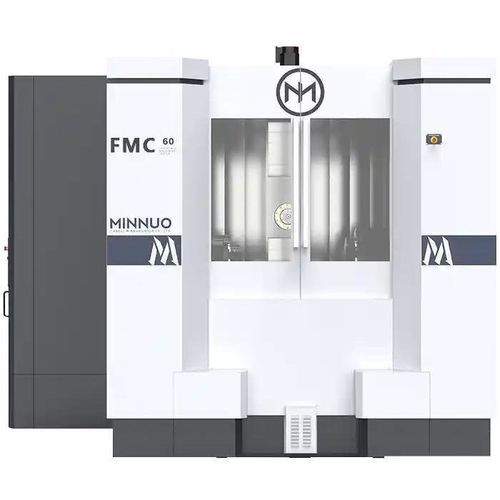

Centre d'usinage 5 axes FMC series

horizontalavec changeur de palettes

Aperçu du produit
La série FMC est une cellule de fabrication horizontale 5 axes conçue pour l'usinage automatisé multi‑faces de pièces de petites et moyennes dimensions. Configurations disponibles avec table tournante 500×500 mm (FMC5008), charge de table jusqu'à 400 kg et courses d'axes adaptées aux cavités profondes et profils longs.

Principales caractéristiques

• Table tournante 500×500 mm : permet l'usinage des 4 faces en une seule serrage, réduisant les temps de repositionnement.
• Charge maxi table 400 kg : supporte des pièces de moyenne masse comme carters moulés, corps de soupape et boîtiers d'engrenage.
• Courses d'axes (FMC5008) : X 780 mm · Y 750 mm · Z 800 mm — adaptées aux cavités profondes et profils étendus.
• Disposition horizontale avec évacuation des copeaux par gravité : améliore la durée de vie des outils et la qualité de surface.
• Compatible FMS : intégration avec pools de palettes, bras de chargement et automatisation en bord de ligne.

Configurations recommandées

• Table de travail : table rotative horizontale, système à double palette, table rotative haute précision (axes B + C).
• Broche : broche haute précision, refroidie par eau ou à couple élevé.
• Refroidissement : circuit de refroidissement interne, système haute pression ou refroidissement par brume.
• Automatisation : changeur d'outil automatique (ATC), système de mesure d'outil automatique (ATMS), chargement/déchargement automatique.
• Commande CNC : FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Assurance précision : interféromètre laser, compensation thermique, retour par règle en verre, systèmes d'encodeur.
• Entraînements : servomoteurs haute charge, servomoteurs grande vitesse.
• Sécurité : carter de protection complet, système d'arrêt d'urgence.

Cas d'application

• Client : Sous‑traitant en mécanique de précision (Europe).
• Pièce : Carter d'engrenage en aluminium moulé.
• Installation : FMC avec changeur de palettes, ATC 60 postes, table tournante, palpeur Renishaw.
• Résultats : Usinage 4 faces en une seule mise en place sans retournement manuel ; temps de cycle réduit de 45 % vs machine verticale avec retournement manuel ; état de surface Ra ≤ 1,0 μm ; précision ±0,006 mm sur profil 300 mm ; fonctionnement continu 24/7 avec chargeur robotisé.

Spécifications produit

• Modèles : FMC4008 / FMC5008.
• Taille table (mm) : 400×400 / 500×500.
• Charge max table (kg) : 400 / 400.
• Indexage table (A×C °) : 1°×360° / 1°×360°.
• Nombre de tables interchangeables : 8 / 8.
• Courses X/Y/Z (mm) : 630/620/710 / 780/750/800.
• Vitesse rapide (m/min) : 60 / 54.
• Vitesse broche (tr/min) : jusqu'à 10 000 / jusqu'à 8 000.
• Portage outils : BT40 (FMC4008) / BT50 (FMC5008) ; magasin d'outils 40 positions.
• Temps de changement d'outil : 1,2 s (outil-outil) / 3,4 s (usinage-usinage) — FMC4008 ; 2,0 s / 4,2 s — FMC5008.
• Poids max outil (kg) : 8 / 25. Longueur max outil (mm) : 350 / 500.
• Temps de commutation des postes (s) : 5 / 6.
• Poids machine (kg) : 10 000 / 19 000. Empreinte (mm) : 4000×7400 / 4090×7955.

Caractéristiques techniques

• Nom de la série : FMC Series.
• Table tournante : 500×500 mm (configuration FMC5008).
• Charge table maximale : 400 kg.
• Courses d'axes (FMC5008) : X 780 mm, Y 750 mm, Z 800 mm.
• Indexage : 1° × 360° (A × C).
• Vitesse rapide : jusqu'à 54 m/min (FMC5008) / 60 m/min (FMC4008).
• Options broche : jusqu'à 10 000 tr/min (FMC4008) / 8 000 tr/min (FMC5008).
• Outillage : BT40 ou BT50 ; magasin 40 positions.
• Poids & empreinte : de 10 000 kg et 4000×7400 mm à 19 000 kg et 4090×7955 mm.
