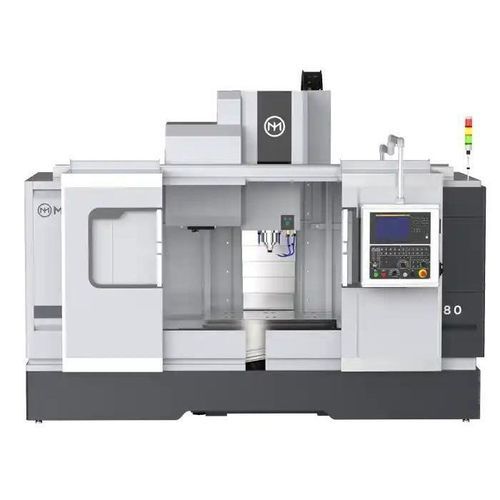

Centre d'usinage 3 axes VMC 1580

verticalpour acierpour aluminium

Présentation
Le VMC 1580 est un centre d'usinage vertical CNC haute vitesse destiné aux pièces de taille moyenne à grande. Il offre des courses X/Y/Z de 1500 × 800 × 700 mm et convient à l'usinage de grosses matrices, plaques structurelles, châssis en aluminium et pièces mécaniques. Ses vitesses d'avance et de déplacement rapides réduisent les temps non productifs en production.

Performances principales

• Avance rapide : 20 m/min (X/Y), 16 m/min (Z)
• Vitesse d'avance maximale : 10 000 mm/min
• Table et supports conçus pour des pièces volumineuses et des montages lourds

Caractéristiques clés

• Courses généreuses (1500×800×700 mm) : Accepte de grands moules, pièces en plaque et ensembles.
• Vitesses de déplacement ultra-rapides : X/Y 20 m/min · Z 16 m/min pour minimiser les temps morts.
• Grande capacité d'avance (10 000 mm/min) : Usinage efficace en dégrossissage et finition de l'aluminium, de l'acier et des matériaux d'ingénierie.
• Structure en fonte lourde : Banc et colonne rigides absorbent les vibrations pour une meilleure précision dimensionnelle.
• Système d'outillage flexible : Options d'changeur d'outils automatique (typiquement 24–40 outils) pour des usinages multi-étapes en une seule configuration.

Configurations recommandées

• Système broche : Broches de haute précision (SKF, NSK), options broche avec refroidissement central.
• Système d'avance : Moteurs servo ou pas à pas, guidages linéaires et vis à billes.
• Système de refroidissement : Pompe centrifuge ou à vibration ; compatible avec fluides solubles dans l'eau et à base d'huile.
• Commande CNC : Compatible FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Mesure & surveillance : Échelles linéaires Heidenhain, sondes Renishaw (OMP60/TS27R), détection de casse d'outil en option.
• Autres options : Convoyeur à copeaux, collecteur de brouillard d'huile, refroidisseur d'huile, réservoir de liquide de coupe, bras robot multi-articulé.

Cas d'application (exemple)

• Pièce : Plaque de base de moule en alliage d'aluminium 1420 × 780 × 90 mm.
• Configuration : VMC 1580 avec broche 10 000 tr/min, magasin 30T, commande Siemens.
• Résultats : Dégrossissage et finition en une seule mise en place ; rugosité Ra ≤ 1,2 μm ; planéité ≤ 0,01 mm ; temps de cycle réduit d'environ 27 % et finition manuelle diminuée.

Spécifications produit (sélection)

• Taille de table : 1700×800 mm
• Charge maximale table : 1500 kg
• Courses X/Y/Z : 1500 × 800 × 700 mm
• Distance centre broche-colonne : 871 mm
• Distance nez de broche-surface table : 150–900 mm
• Vitesse d'avance max : 10 000 mm/min
• Avance rapide max : 20 / 20 / 16 m/min
• Vitesse de broche : 6000 tr/min (VMC1580)
• Taraud broche : BT50
• Puissance broche : 15/18 kW
• Puissance moteurs servo X/Y/Z : 4,5/4,5/4,5 kW
• Type de guidage : Deux lignes et un guide dure
• Rainures en T : 5-22×145 mm
• Précision de repositionnement : ±0,005 mm
• Magasin d'outils : Type disque, typ. 24 outils (configurable)
• Longueur maxi outil : 300 mm
• Puissance électrique : 30 kVA
• Dimensions machine (L×l×H) : 4260×3545×3200 mm
• Poids net (approx) : 12 000 kg

Caractéristiques techniques

• Modèle : VMC 1580
• Courses X/Y/Z : 1500 × 800 × 700 mm
• Vitesse d'avance max : 10 000 mm/min
• Avance rapide (X/Y/Z) : 20 / 20 / 16 m/min
• Vitesse broche : 6000 tr/min
• Taraud broche : BT50
• Puissance broche : 15/18 kW
• Charge maximale table : 1500 kg
• Précision de repositionnement : ±0,005 mm
• Magasin d'outils : Type disque, typ. 24 outils (configurable)
• Options typiques : Échelles Heidenhain, sondes Renishaw, convoyeur à copeaux, collecteur de brouillard d'huile, réservoir de liquide de coupe
