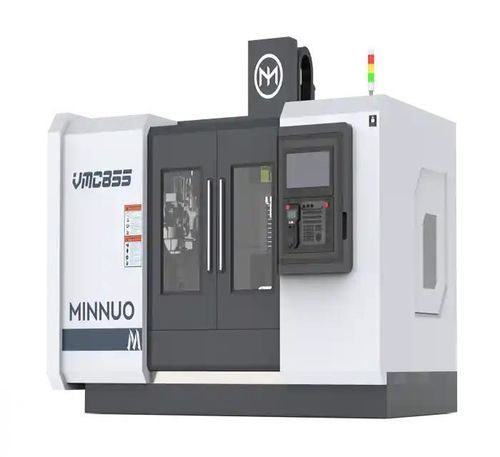

Centre d'usinage CNC 3 axes VMC855

verticalde fraisagede taraudage

Présentation
Le VMC855 est un centre d'usinage vertical CNC conçu pour l'usinage de haute précision de pièces et de moules de taille moyenne. Il prend en charge le fraisage, le perçage, le taraudage et l'alésage avec une grande course et une structure rigide assurant une précision répétable en production.

Principales caractéristiques

• Grande course : X 800 mm, Y 550 mm, Z 550 mm — adapté aux pièces et moules de taille moyenne.
• Usinage à grande vitesse : Vitesse d'avance maximale 10 000 mm/min et déplacement rapide jusqu'à 32 m/min pour des cycles efficaces.
• Polyvalence : Fraisage, perçage, taraudage, alésage et capacités multi-opérations.
• Performance de précision : Précision de positionnement répétable ±0,004 mm pour des tolérances serrées en ébauche et en finition.
• Construction stable : Structure rigide pour gérer des pièces volumineuses ou lourdes tout en maintenant la précision.

Configurations recommandées

• Système de broche : Broches haute précision (SKF, NSK), option broche avec refroidissement central.
• Système d'avance : Options servomoteur ou pas-à-pas ; guidages linéaires et vis à billes.
• Système de refroidissement : Pompes centrifuges ou à vibration ; fluides solubles ou à base d'huile.
• Commande CNC : Compatible FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Système d'outillage : Changeurs d'outils disque, chaîne ou linéaire.
• Mesure & surveillance : Échelles linéaires Heidenhain ; sondes Renishaw OMP60/TS27R ; détection de casse d'outil.
• Autres options : Convoyeur à copeaux, récupérateur d'huile, refroidisseur d'huile, réservoir d'eau de refroidissement, bras robot multi-articulé.

Cas d'application

• Client : Fabricant de pièces automobiles (Japon).
• Pièces usinées : Composants moteur de précision et pièces de transmission.
• Résultats : Tolérances serrées atteintes (±0,005 mm), meilleure finition de surface, réduction des temps de cycle, haute répétabilité et augmentation du rendement.

Spécifications produit (extrait pour VMC855)
Specifications | unité | VMC855
Table | mm | 1000×550
Charge maximale table | kg | 500
Course X/Y/Z | mm | 800×550×550
Distance entre centre broche et colonne | mm | 590
Distance entre face de broche et surface table | mm | 120-670
Vitesse d'avance maxi X/Y/Z | mm/min | 10000
Vitesse rapide maxi X/Y/Z | m/min | 32/32/30
Vitesse broche | tr/min | 8000
Raccord broche | type | BT40
Puissance broche | kW | 7.5/11
Puissance servomoteurs X/Y/Z | kW | 3.9/3.9/3.6
Type de guidage | - | rails
Précision de positionnement répétable | mm | ±0,004
Magasin d'outils | - | Disque (changeur)
Capacité outils | - | 24T
Poids maxi outil | kg | 8
Longueur maxi outil | mm | 300
Puissance électrique | kVA | 15
Dimensions machine (L×W×H) | mm | 2600×2380×2700
Poids net (environ) | kg | 5000

Spécifications techniques

• Modèle : VMC855
• Course X/Y/Z : 800 × 550 × 550 mm
• Table : 1000 × 550 mm
• Charge maximale table : 500 kg
• Vitesse d'avance maxi (X/Y/Z) : 10 000 mm/min
• Vitesse rapide maxi (X/Y/Z) : 32/32/30 m/min
• Vitesse broche : 8000 tr/min
• Raccord broche : BT40
• Puissance broche : 7.5/11 kW
• Puissance servomoteurs X/Y/Z : 3.9/3.9/3.6 kW
• Précision de positionnement répétable : ±0,004 mm
• Capacité outils : 24 outils (disque)
• Poids maxi outil : 8 kg
• Dimensions machine (L×W×H) : 2600×2380×2700 mm
• Poids net approximatif : 5000 kg
