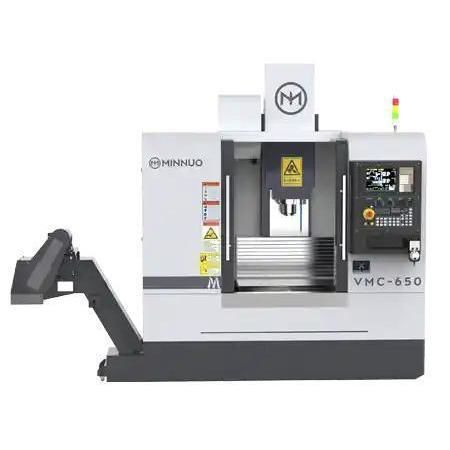

Centre d'usinage CNC 3 axes VMC650

verticalde fraisagede taraudage

Présentation du produit
Le VMC650 est un centre d'usinage vertical CNC destiné au fraisage, perçage, taraudage et alésage de pièces et moules de taille moyenne. Il associe une structure mécanique rigide à des composants de précision pour garantir une précision constante en ébauche comme en finition, adapté aux environnements de production industrielle.

Détails principaux du modèle

• Déplacements X/Y/Z : 650 x 400 x 500 mm
• Vitesse d'avance maximale (X/Y/Z) : 10 000 mm/min
• Vitesse de déplacement rapide maximale (X/Y/Z) : 32/32/30 m/min

Caractéristiques clés

• Plage de déplacement : 650 mm (X) × 400 mm (Y) × 500 mm (Z) pour pièces et moules de taille moyenne.
• Capacité grande vitesse : Avance maxi 10 000 mm/min et rapides jusqu'à 32 m/min sur X/Y.
• Usinage multi-processus : Fraisage, perçage, taraudage et alésage en une seule configuration.
• Composants de précision : Conçu pour l'usinage précis de géométries complexes avec répétabilité ±0,004 mm.
• Construction robuste : Cadre rigide et guidages linéaires pour la stabilité en fortes coupes.

Configurations recommandées

• Table : Table fixe ou table rotative
• Broche : Options broche haute précision, grande vitesse ou couple élevé
• Refroidissement : Refroidissement interne, haute pression, lubrification par brouillard
• Système d'entraînement : Servo-moteur, moteur linéaire, servo haute charge
• Commande CNC : FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Automatisation : Changeur d'outils automatique (ATC), mesure d'outil automatique, chargement/déchargement automatique
• Assurance de précision : Interféromètre laser, compensation thermique, retour d'échelle linéaire
• Contrôle des vibrations : Contrôle actif des vibrations, compensation intelligente
• Sécurité : Coffrage complet, bouton d'arrêt d'urgence

Cas d'application

• Client : Fabricant de moules de précision (Corée du Sud)
• Pièce : Cavités de moules complexes et pièces métalliques
• Configuration : VMC650 équipé d'un changeur d'outils automatique et d'un convoyeur à copeaux
• Résultats : Tolérances atteintes ±0,005 mm sur cavités complexes ; temps d'usinage réduit d'environ 20 % grâce à la coupe grande vitesse et aux avances rapides ; excellente qualité de surface et usure d'outil réduite ; ébauche et finition réalisées en une seule opération.
• Retour client : Augmentation du débit et de la précision, flux de production simplifié.

Spécifications du produit

• Taille de la table : 900 × 400 mm
• Charge maximale table : 350 kg
• Distance centre broche – colonne : 476 mm
• Distance nez broche – table : 100–600 mm
• Vitesse broche : 8 000 tr/min
• Broche : BT40
• Puissance broche : 5,5 / 7,5 kW
• Puissance servomoteurs (X/Y/Z) : 2,6 / 2,6 / 2,8 kW
• Type de guidage : Rails linéaires
• Rainures en T : 3 × 18 × 125 mm
• Répétabilité : ±0,004 mm
• Magazine d'outils : Bucket / Disc, capacité 16 outils
• Poids maxi outil : 7 kg
• Longueur maxi outil : 250 / 300 mm
• Puissance électrique : 10 kVA
• Dimensions machine (L×l×H) : 2300 × 2000 × 2300 mm
• Poids net env. : 4 500 kg
