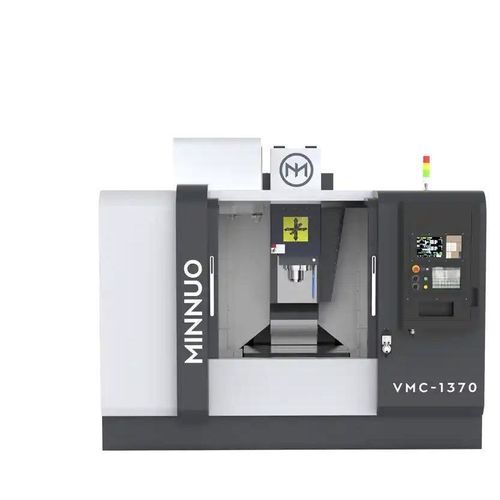

Centre d'usinage 3 axes VMC1370

verticalpour acierpour aluminium

Présentation du produit
Le VMC1370 est un centre d'usinage vertical CNC conçu pour l'usinage multi-étapes à haute efficacité de pièces de taille moyenne à grande. Il propose une course utile de 1300×700×700 mm, des avances et des déplacements rapides élevés, ainsi qu'une broche BT40, adapté aux pièces de moules, cadres structurels, pièces automobiles et boîtiers électroniques.

Détails du modèle

• Cours X/Y/Z : 1300 × 700 × 700 mm
• Vitesse d'avance max. (X/Y/Z) : 8000 mm/min
• Vitesse de déplacement rapide max. (X/Y/Z) : 20/20/15 m/min

Principales caractéristiques

• Grand volume de travail (1300×700×700 mm) — prend en charge plaques, montages et pièces de boîtiers.
• Déplacement rapide haute vitesse (20/20/15 m/min) — réduit les temps non productifs entre opérations.
• Avance 8000 mm/min — efficace pour l'enlèvement de matière sur aluminium et aciers généraux.
• Semelle et colonne rigides — assurent stabilité et cohérence thermique pendant les coupes lourdes.
• Changeur d'outils automatique (24 positions typique) — permet des séquences d'usinage multi-étapes sans interruption.

Configurations recommandées

• Broche : broches haute précision (SKF, NSK), refroidissement par broche en option.
• Système d'entraînement : servomoteurs, glissières linéaires, vis à billes.
• Refroidissement : pompes centrifuges ou à vibration ; liquides solubles ou huiles de coupe.
• Commande CNC : FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (selon choix client).
• Outils : magasins disque/chaîne/carrousel selon besoin.
• Mesure & surveillance : règles linéaires, détection de rupture d'outil, sondes Renishaw (ex. OMP60, TS27R).
• Options d'automatisation : convoyeur de copeaux, séparateur brouillard d'huile, refroidisseur d'huile, réservoir de fluide, intégration robotique multi-axes.

Cas d'application

• Client : fournisseur de structures électroniques (Thaïlande).
• Pièce : cadre support en alliage d'aluminium, 1280 × 640 mm.
• Configuration utilisée : VMC1370 avec broche 10 000 tr/min, ATC 30 positions, commande Siemens (exemple).
• Résultat : fraisage du cadre et profilage des coins en une seule mise en place ; précision de positionnement maintenue dans ±0,007 mm sur la table.

Spécifications produit (valeurs sélectionnées pour VMC1370)
Dimensions table : 1500×700 mm
Charge maxi table : 900 kg
Course X/Y/Z : 1300×700×700 mm
Distance centre broche - colonne : 752 mm
Distance broche-face table : 150–850 mm
Vitesse d'avance maxi X/Y/Z : 8000 mm/min
Vitesse de déplacement rapide X/Y/Z : 20/20/15 m/min
Vitesse broche : 8000 tr/min (standard)
Taraudage broche : BT40
Puissance broche : 11/15 kW
Puissance servomoteurs X/Y/Z : 4/4/5 kW (typique)
Type de guidage : guidage trois voies
Rainure en T : 5-18×145 mm
Répétabilité : ±0,005 mm
Magasin d'outils : disque, 24 outils (typique)
Poids maxi outil : 8 kg ; longueur maxi outil : 300 mm
Puissance électrique : 22 kVA
Dimensions machine (L×l×H) : 3600×3000×2700 mm
Poids net approximatif : 11000 kg

Spécifications techniques

• Modèle / Série : VMC1370
• Volume utile (X×Y×Z) : 1300 × 700 × 700 mm
• Table : 1500 × 700 mm, charge maxi 900 kg
• Vitesse d'avance maxi : 8000 mm/min
• Vitesse de déplacement rapide : 20/20/15 m/min (X/Y/Z)
• Broche : 8000 tr/min (standard), cône BT40
• Puissance broche : 11/15 kW (typique)
• Magasin d'outils : ATC disque, 24 outils (typique) ; poids maxi outil 8 kg, longueur 300 mm
• Répétabilité : ±0,005 mm
• Commandes habituelles : FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi
• Options : systèmes de refroidissement, convoyeur de copeaux, sondage Renishaw, différents types d'ATC, automatisation
• Empreinte (L×l×H) : ~3600×3000×2700 mm ; poids ~11000 kg
