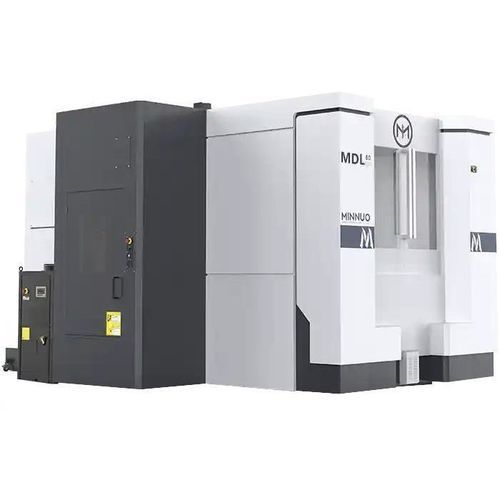

Centre d'usinage 5 axes MDL series

horizontalpour acierpour aluminium

Présentation du produit
La série MDL est un centre d'usinage horizontal conçu pour les opérations d'usinage à haute cadence et forte rigidité. Avec des courses typiques de 1000 mm (X) × 800 mm (Y) × 630 mm (Z), une plage de vitesse broche de 50 à 6000 tr/min et des avances d'axe jusqu'à 10 000 mm/min, il convient aux secteurs automobile, machines lourdes et pièces hydrauliques.

Principales caractéristiques

• Configuration horizontale pour usinage multi-faces : Permet l'usinage sur plusieurs faces en une seule mise en place, adaptée aux pièces en boîte ou parallélépipédiques.
• Course X/Y/Z : 1000/800/630 mm — Accepte des pièces moyennes à grandes avec géométries complexes et exigences de tolérances précises.
• Vitesse broche variable (50–6000 tr/min) : Plage large pour ébauche et finition sur fontes, aluminium et aciers alliés.
• Avance rapide (jusqu'à 10 000 mm/min) : Réduit les temps hors coupe et améliore la productivité globale.
• Table rotative à forte capacité (option) : Supporte des pièces lourdes ou des montages avec indexage pour usinage sur quatre faces.

Configurations recommandées

• Table de travail : Table rotative horizontale, système à double palette, table rotative haute précision (axes B + C).
• Broche : Broche haute précision, broche refroidie par eau, broche haute couple.
• Système de refroidissement : Refroidissement interne, refroidissement haute pression, système de brumisation.
• Automatisation : Changeur d'outils automatique (ATC), système de mesure d'outil automatique (ATMS), chargement/déchargement automatique.
• Système CNC : Contrôleurs haute performance (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.).
• Assurance de précision : Interféromètre laser, compensation thermique, règle linéaire avec retour d'échelle, système d'encodeur.
• Système d'entraînement : Servo-moteur couple élevé, servo-moteur grande vitesse.
• Sécurité : Carters de protection complets, arret d'urgence.

Cas d'application

• Client : Fabricant de pompes hydrauliques (Amérique du Sud).
• Pièce : Corps de pompe en fonte avec surfaces intérieures et extérieures de précision.
• Configuration : MDL avec table rotative CNC 4ème axe, ATC 40 emplacements, broche BT50, contrôleur FANUC.
• Résultats : Usinage 4 faces en une seule mise en place (alésage, filetage, rainure). Précision dimensionnelle obtenue ±0,008 mm ; temps de cycle réduit de 34 % par rapport à un centre vertical nécessitant plusieurs reprises.

Spécifications produit
Spécifications | Unité | MDL50 | MDL63 | MDL63A
Course X/Y/Z | m | 800/800/630 (broches inline) / 800/800/610 (broche électrique) | 800/800/630 (broches inline) / 800/800/600 (broche électrique) | 1000/800/630
Vitesse de déplacement max X/Y/Z | m/min | 54 | 40 | 40
Vitesse d'avance X/Y/Z | mm/min | 1~10000 | 1~10000 | 1~10000
Vitesse broche | tr/min | 50~10000 (broches inlineⅠ) / 50~5000 (broches inlineⅠ) / 50~18000 (broche électrique) | 50~6000 (broches inline) / 50~12000 (broche électrique) | 50~6000 (broches inline)
Montage broche | mm | HSK63A | HSK100A | HSK100A
Diamètre broche | / | φ80 | φ100 | φ100
Type de transmission | / | Continu | / | /
Puissance moteur broche | kW | 15/18.5 (broches inline) / 25/35 (broche électrique) | 22/26 (broches inline) / 25/55 (broche électrique) | 22/26
Graissage broche | / | Graissage huile et graisse (broches inline) / Graissage huile-air (broche électrique) | Graissage huile et graisse (broches inline) / Graissage huile-air (broche électrique) | Graissage huile et graisse
Capacité magazine outils | / | 24 | 28 | 28
Sélection d'outil | / | Aléatoire | Aléatoire | Aléatoire
Temps de changement d'outil | s | 7 (coupe-coupe) 1.5 (outil-outil) | 7 (coupe-coupe) 2.5 (outil-outil) | 7 (coupe-coupe) 2.5 (outil-outil)
Diamètre outil max | mm | φ75 (espace libre : φ150) | φ110 (espace libre : φ230) | φ110 (espace libre : φ230)
Longueur outil max | mm | 360 | 390 | 390
Poids outil max | kg | 8 | 20 | 20
Précision de positionnement | mm | 0.008 | 0.008 | 0.008
Répétabilité | mm | 0.004 | 0.004 | 0.004
Dimensions machine (L*W) | mm*mm | 2000×4800 | 2100×5050 | 2300×5050
Poids net | kg | 9000 | 11000 | 12000
Système CNC | / | FANUC 31i | FANUC 31i | FANUC 31i

Caractéristiques techniques

• Course X/Y/Z (modèle type) : 1000 / 800 / 630 mm.
• Plage vitesse broche : 50–6000 tr/min (variable selon variante et type de broche).
• Vitesse d'avance maximale : jusqu'à 10 000 mm/min.
• Magasin d'outils : 24–28 outils selon modèle.
• Montages broche disponibles : HSK63A, HSK100A selon version.
• Précision de positionnement : 0,008 mm ; répétabilité : 0,004 mm.
• Contrôleur recommandé : FANUC 31i (option courante pour les variantes MDL).
