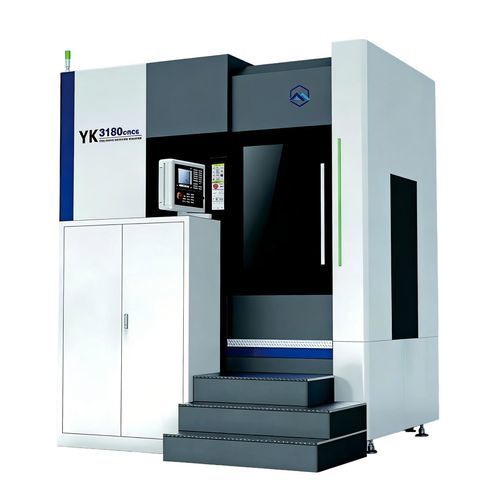

Machine à fraiser les engrenages CNC YK series

verticalepour pièces à grand diamètre

Vue d'ensemble

• Les machines à tailler les engrenages verticaux sont des équipements d'usinage d'engrenages CNC qui utilisent des fraises mères pour traiter les engrenages en utilisant la méthode de génération. Avec une disposition verticale comme structure de base, elle combine une grande rigidité, une grande précision et une grande efficacité. Elle est principalement utilisée pour l'usinage par lots et de précision de divers engrenages cylindriques et d'engrenages à vis sans fin, et constitue une pièce maîtresse de l'équipement dans l'industrie de la fabrication d'engrenages.

Caractéristiques principales

• Structure stable : Adoptant une disposition colonne verticale + table de travail, offrant une grande rigidité et de faibles vibrations, convenant à l'usinage d'engrenages de grand diamètre et de grands modules.
• Grande précision d'usinage : Capable d'usiner des engrenages droits, des engrenages hélicoïdaux, des engrenages à vis sans fin et des engrenages synchrones avec un profil de dent stable et une précision de direction adaptée aux engrenages de milieu et de haut de gamme.
• Convient aux pièces de grande taille : La table de travail a une capacité de charge élevée pour les engrenages de grand diamètre, à disque et à moyeu ; elle offre un serrage stable et un chargement/déchargement pratique.
• Haut degré d'automatisation : Équipé d'un système CNC pour l'indexation des engrenages, l'alimentation automatique et la liaison multi-axes pour une efficacité d'usinage élevée et une bonne cohérence.
• Très large gamme d'applications : Peut usiner une large gamme de modules ; utilisé dans la fabrication d'engrenages pour les réducteurs, les machines de construction, l'énergie éolienne, les machines-outils, etc.

Tableau des données techniques Article | UNITÉ | YK3132-3 | YKG3136CNC | Yk3140 | YK3150-6 | YK3180CNC6 Nombre d'axes contrôlés | | 3 | 6 | 3 | 6 | 6 Diamètre maximal de la pièce à usiner | mm | φ320 | φ360 | φ400 | φ500 | φ800 Module maximal de la pièce à usiner | mm | 8 | 10 | 10 | 12 | 18 Largeur maximale de traitement | mm | 250 | 450 | 400 | 450 | 600 Diamètre maximal de la longueur de la fraise-mère | mm | φ160/200 | Φ170/210 | Φ170/220 | φ200/240 | φ230/260 Mouvement axial maximal de la broche de l'outil | mm | 130 | 190 | 190 | 200 | 220 Distance entre le centre de la fraise-mère et le centre de la table | mm | 30~280 | 40~310 | 40~320 | 35~385 | 60~560 Distance entre le centre de la table de cuisson et la surface de la table | mm | 260~560 | 180~680 | 163~613 | 190~690 | 380~1030 Distance entre l'extrémité du support extérieur et la surface de la table | mm | 400~750 | 370~920 | 490~1045 | 380~930 | 500~1200 Diamètre de la surface de la table | mm | φ370 | φ360 | φ420 | φ520 | φ750 Ouverture de la table | mm | φ80 | φ75 | φ120 | φ140 | φ200 Angle de rotation de la tourelle (axe A) | deg | ±45° | ±45° | ±45° | ±45° | ±45° | ±45° Vitesse de la broche (axe B) | tr/min | 79-420 | 60~600 | 40~375 | 30-600 | 60~600 Vitesse maximale de la table (axe C) | tr/min | 24 | 100 | 30 | 20 | 15 Vitesse d'avance radiale (axe X) | m/min | 0~1000 | 1~2000 | 2~1000 | 2~1000 | 1~2000 Vitesse d'avance tangentielle (axe Y) | m/min | 0~1000 | 1~2000 | 1000 | 3000 | 1-2000 Vitesse d'avance axiale (axe Z) | m/min | 0~1000 | 1~1000 | 0~1000 | 0~1000 | 0~1000 | 0~1000 Moteur principal | kW | 7,5 | 15 | 11 | 17 | 28 Poids | kg | 6250 | 14000 | 13500 | 17000 | 23000 Caractéristiques / spécifications techniques

• YK3132-3 : Axes contrôlés 3 ; Diamètre max. de la pièce φ320 mm ; Module max. 8 mm ; Largeur max. de traitement 250 mm ; Diamètre de la fraise φ160/200 mm ; Mouvement axial de la broche de l'outil 130 mm ; Distance centre-table 30~280 mm ; Centre de la fraise à la surface de la table 260~560 mm ; Surface extérieure du support à la surface de la table 400~750 mm ; Diamètre de la surface de la table φ370 mm ; Ouverture de la table φ80 mm ; Axe A ±45° ; Vitesse de l'axe B 79-420 tr/min ; Vitesse max. de l'axe C 24 tr/min ; Vitesses d'avance X 0~1000 m/min, Y 0~1000 m/min, Z 0~1000 m/min ; Moteur principal 7.5 kW ; Poids 6250 kg.
• YKG3136CNC : Axes contrôlés 6 ; Diamètre maximal de la pièce φ360 mm ; Module maximal 10 mm ; Largeur de traitement maximale 450 mm ; Diamètre de la fraise-mère Φ170/210 mm ; Mouvement axial de la broche de l'outil 190 mm ; Distance centre de la fraise-mère - centre de la table 40~310 mm ; Centre de la fraise-mère à la surface de la table 180~680 mm ; Face frontale du support extérieur à la surface de la table 370~920 mm ; Diamètre de la surface de la table φ360 mm ; Ouverture de la table φ75 mm ; Axe A ±45° ; Vitesse de l'axe B 60~600 tr/min ; Vitesse max de l'axe C 100 tr/min ; Vitesses d'avance X 1~2000 m/min, Y 1~2000 m/min, Z 1~1000 m/min ; Moteur principal 15 kW ; Poids 14000 kg.
• Yk3140 : Axes contrôlés 3 ; Diamètre maximal de la pièce φ400 mm ; Module maximal 10 mm ; Largeur de traitement maximale 400 mm ; Diamètre de la fraise Φ170/220 mm ; Mouvement axial de la broche de l'outil 190 mm ; Distance centre de la fraise - centre de la table 40~320 mm ; Centre de la fraise à la surface de la table 163~613 mm ; Face d'extrémité du support extérieur à la surface de la table 490~1045 mm ; Diamètre de la surface de la table φ420 mm ; Ouverture de la table φ120 mm ; Axe A ±45° ; Vitesse de l'axe B 40~375 tr/min ; Vitesse max de l'axe C 30 tr/min ; Vitesses d'avance X 2~1000 m/min, Y 1000 m/min, Z 0~1000 m/min ; Moteur principal 11 kW ; Poids 13500 kg.
• YK3150-6 : Axes contrôlés 6 ; Diamètre maximal de la pièce φ500 mm ; Module maximal 12 mm ; Largeur de traitement maximale 450 mm ; Diamètre de la fraise φ200/240 mm ; Mouvement axial de la broche de l'outil 200 mm ; Distance centre de la fraise - centre de la table 35~385 mm ; Centre de la fraise à la surface de la table 190~690 mm ; Face frontale du support extérieur à la surface de la table 380~930 mm ; Diamètre de la surface de la table φ520 mm ; Ouverture de la table φ140 mm ; Axe A ±45° ; Vitesse de l'axe B 30-600 tr/min ; Vitesse max de l'axe C 20 tr/min ; Vitesses d'avance X 2~1000 m/min, Y 3000 m/min, Z 0~1000 m/min ; Moteur principal 17 kW ; Poids 17000 kg.
• YK3180CNC6 : Axes contrôlés 6 ; Diamètre maximal de la pièce φ800 mm ; Module maximal 18 mm ; Largeur de traitement maximale 600 mm ; Diamètre de la fraise φ230/260 mm ; Mouvement axial de la broche de l'outil 220 mm ; Distance centre de la fraise - centre de la table 60~560 mm ; Centre de la fraise à la surface de la table 380~1030 mm ; Face frontale du support extérieur à la surface de la table 500~1200 mm ; Diamètre de la surface de la table φ750 mm ; Ouverture de la table φ200 mm ; Axe A ±45° ; Vitesse de l'axe B 60~600 rpm ; Vitesse max de l'axe C 15 rpm ; Vitesses d'avance X 1~2000 m/min, Y 1-2000 m/min, Z 0~1000 m/min ; Moteur principal 28 kW ; Poids 23000 kg.
