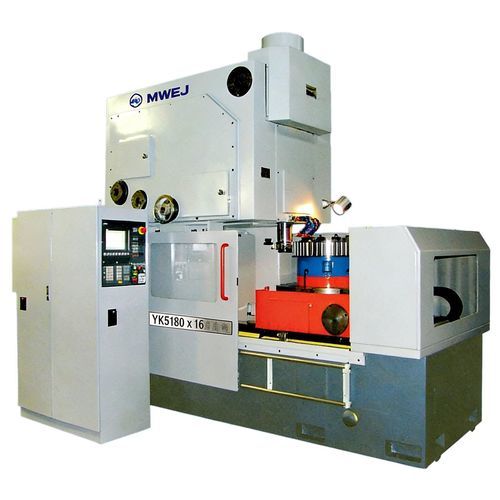

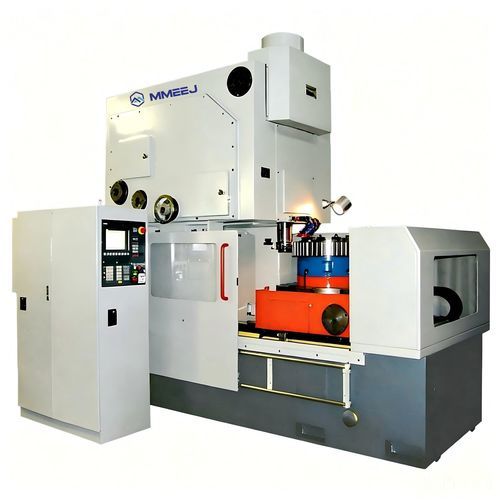

Mortaiseuse pour engrengages CNC YK series

verticale

Présentation du produit La façonneuse d'engrenages est un outil d'usinage d'engrenages couramment utilisé ; elle convient à l'usinage d'engrenages droits avec engrènement externe et interne, en particulier les engrenages internes, notamment ceux qui sont difficiles à usiner sur une machine de taillage ; elle est capable d'usiner des jeux d'engrenages multiples composés de plusieurs engrenages ; et elle peut usiner des engrenages droits hélicoïdaux avec engrènement interne et externe à l'aide de fraises façonneuses hélicoïdales et de guides hélicoïdaux spécialisés.

• Convient aux environnements de production à haut volume dans les industries de l'automobile, de la motocyclette, des machines-outils et de la fabrication d'engrenages.
• Les toupies d'engrenages jouent un rôle essentiel dans les industries de la fabrication de machines et de l'automobile en raison de leur haute précision et de leur polyvalence.
• Avec les progrès technologiques, les toupies d'engrenages ont considérablement amélioré leur précision et leur efficacité, répondant aux exigences rigoureuses de la fabrication moderne pour l'usinage des engrenages.
• Notre société peut adapter les machines appropriées selon les dessins du client.

Tableau technique Article | Unité | YKS5122-3 | YKS5132-3 | YK5140CNC | YK5150-3 | YK5180A-3 | YK51125A-3 Nombre d'axes contrôlés | | 3 | 3 | 3 | 3 | 3 | 3 | 3 Diamètre max. de la pièce à usiner (engrenage extérieur) | mm | φ220 | φ320 | φ400 | φ500 | φ800 | φ1250 Diamètre d'usinage max. (engrenage interne) | mm | φ140+d(cuter) | φ240+d (cuter) | φ260+d(cuter) | φ600 | φ1100 | φ1650 Module d'usinage maximal | mm | 6 | 8 | 10 | 10 | 12 | 16 Largeur max. des dents d'usinage | mm | 70 | 110 | 110 | 200 | 280 | 300 Longueur de course max. de la fraise à engrenages | mm | 80 | 120 | 120 | 220 | 300 | 320 Vitesse de course de la broche de la fraise à engrenages | str/min | 100~1500 | 100~1250 | 100~1000 | 30~600 | 30~200 | 15~150 Vitesse d'avance circulaire de la table de travail | mm/str | 0~2 | 0~2 | 0~2 | 0~2 | 0~2 | 00-2 Vitesse d'avance radiale de la colonne | mm/min | 0~1000 | 0~1000 | 0~2500 | 0~1500 | 0-1000 | 0~1000 Course d'avance radiale de la colonne (axe X) | mm | 330 | 420 | 420 | 610 | 720 | 950 Mouvement vers l'arrière de la fraise de la machine à tailler les engrenages | mm | ≥0.35 | ≥0.5 | ≥0.5 | ≥0.5 | ≥0.5 | ≥0.5 | ≥0.5 Diamètre du tourillon pour le montage de la fraise à denture | mm | φ31.743 | φ31.743 | φ31.75 | φ31.743 | φ44.443 | φ88.9 Diamètre de la broche porte-outil | mm | φ85 | φ85 | φ100 | φ100 | φ100 | φ130 Diamètre de la table de travail | mm | φ340 | φ420 | φ520 | φ620 | φ920 | φ1250 Diamètre du trou central de la table de travail | mm | φ100 | φ120 | φ150 | φ140 | φ350 | φ500 Vitesse maximale de la table de travail (axe C) | r/min | 7.8 | 3.5 | 4.5 | 4.4 | 23 | 2.4 Angle d'inclinaison de la table de travail | deg | 0~±12 | 0~±12 | 0~±12 | 0~±12 | 0-720 | 0-950 Distance entre l'axe de la fraise à engrenages et le centre de la table de travail | mm | -70~260 | -120~300 | -130~290 | -190~420 | 530～880 | 515-885 Distance entre l'extrémité de montage de la fraise à engrenages et la surface de la table de travail | mm | 190~300 | 160~320 | 355~500 | 280~550 | 6000 | 10000 Moteur principal | kW | 7,5 | 7,5 | 11 | 11 | 15 | 22 Dimensions globales L×L×H | mm | 2780X4250X2890 | 3020X3620X3170 | 2838X1780X2926 | 3360X4920X3360 | 5090X3550X3620 | 5104X3900X3660 Poids | kg | 8000 | 10500 | 11500 | 12000 | 17000 | 21000 caractéristiques / spécifications techniques

• Modèles : YKS5122-3, YKS5132-3, YK5140CNC, YK5150-3, YK5180A-3, YK51125A-3
• Nombre d'axes contrôlés : 3 (tous les modèles)
• Diamètre maximal de l'engrenage extérieur (mm) par modèle : YKS5122-3 φ220 ; YKS5132-3 φ320 ; YK5140CNC φ400 ; YK5150-3 φ500 ; YK5180A-3 φ800 ; YK51125A-3 φ1250
• Diamètre maximum d'usinage des engrenages internes (mm) par modèle : φ140+d (YKS5122-3) ; φ240+d (YKS5132-3) ; φ260+d (YK5140CNC) ; φ600 (YK5150-3) ; φ1100 (YK5180A-3) ; φ1650 (YK51125A-3)
• Max module d'usinage (mm) : 6 / 8 / 10 / 10 / 12 / 16 (modèles respectifs)
• Largeur maximale des dents d'usinage (mm) : 70 / 110 / 110 / 200 / 280 / 300 (modèles respectifs)
• Longueur maximale de la course de la fraise (mm) : 80 / 120 / 120 / 220 / 300 / 320 (modèles respectifs)
• Course de la broche (str/min) : 100~1500 / 100~1250 / 100~1000 / 30~600 / 30~200 / 15~150
• Vitesse d'avance circulaire de la table de travail : 0~2 mm/str (tous les modèles)
• Vitesse d'avance radiale de la colonne : jusqu'à 1000 / 1000 / 2500 / 1500 / 1000 / 1000 mm/min (modèles respectifs)
• Course d'avance radiale (axe X) (mm) : 330 / 420 / 420 / 610 / 720 / 950
• Mouvement en arrière de la fraise (mm) : ≥0,35 / ≥0,5 (la plupart des modèles ≥0,5)
• Diamètre du tourillon pour le montage de la fraise (mm) : φ31,743 / φ31,743 / φ31,75 / φ31,743 / φ44,443 / φ88.9
• Diamètre de la broche de l'outil (mm) : φ85 / φ85 / φ100 / φ100 / φ100 / φ130
• Diamètre de la table de travail (mm) : φ340 / φ420 / φ520 / φ620 / φ920 / φ1250
• Diamètre du trou central de la table de travail (mm) : φ100 / φ120 / φ150 / φ140 / φ350 / φ500
• Vitesse maximale de la table de travail (axe C) (r/min) : 7.8 / 3,5 / 4,5 / 4,4 / 23 / 2,4
• Angle d'inclinaison de la table de travail (deg) : typiquement 0~±12 (les modèles varient)
• Distances et plages de montage : L'axe de la fraise au centre de la table de travail et l'extrémité de montage de la fraise à la surface de la table de travail varient selon le modèle (voir tableau technique)
• Moteur principal (kW) : 7.5 / 7,5 / 11 / 11 / 15 / 22 (modèles respectifs)
• Les dimensions globales L×L×H (mm) et les poids (kg) sont indiqués par modèle dans le tableau technique
