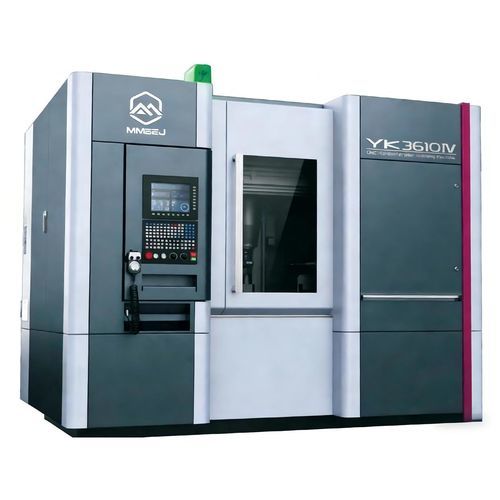

Machine à fraiser les engrenages CNC YK3610 series

horizontale

Présentation
Les fraiseuses-mères horizontales sont conçues pour la production d'engrenages montés sur arbre, avec un bridage horizontal optimisé pour les pièces d'arbre. La gamme couvre des machines mécaniques de base jusqu'aux solutions CNC haut de gamme, permettant de choisir selon le volume de production et les exigences de précision.

Applications et champ d'intervention

• Adaptée aux engrenages d'arbre et composants cylindriques similaires
• Plage de module d'usinage : 0,1 à 6
• Plage de diamètres des pièces : 10 mm à 100 mm
• Systèmes et axes de commande configurables selon les besoins de production
• Fixations et différentes fraises-mères disponibles selon les spécifications des pièces

Caractéristiques

• Bridage horizontal optimisé pour l'usinage d'engrenages d'arbre
• Matrice produit complète, des machines de base aux équipements CNC haut de gamme
• Systèmes de commande configurables et nombre d'axes de contrôle optionnels
• Prise en charge de dispositifs de serrage sur mesure et de plusieurs types de fraises-mères selon les pièces

Données techniques

• Modèles : YK3610III et YK3610IV (série YK3610)
• Diamètre maximum d'usinage : φ100 mm
• Module maximum d'usinage : 3 mm
• Vitesse broche pièce : 1000 tr/min (YK3610III), 600 tr/min (YK3610IV)
• Vitesse broche fraise-mère : 6000 tr/min (YK3610III), 4000 tr/min (YK3610IV)
• Course de déplacement de la fraise-mère : 100 mm
• Course du chariot Z : 280 mm
• Angle d'oscillation de la tête de fraise-mère : ±45°
• Nombre minimum de dents : 3 pièces
• Diamètre × longueur max de la fraise-mère : φ80 × 110 mm
• Puissance totale : 25 kVA (YK3610III), 30 kVA (YK3610IV)
• Dimensions totales (L×l×H) : 3490×3370×2380 mm (YK3610III); 3530×3480×2550 mm (YK3610IV)
• Poids machine approximatif : ≈6 t
