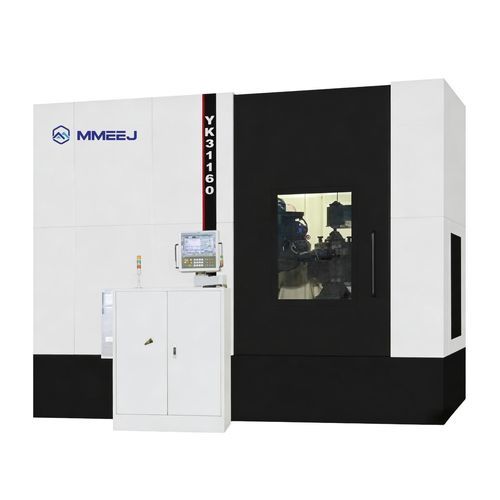

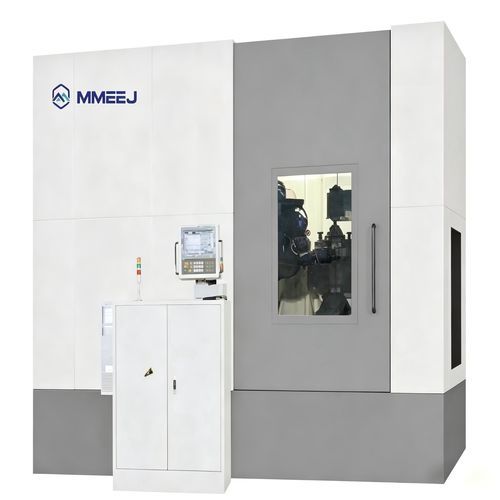

Machine à fraiser les engrenages CNC YK31 series

verticalepour pièces à grand diamètre

Présentation
Les machines verticales de taillage d'engrenages sont des centres d'usinage CNC qui utilisent des fraises modulatrices (hobs) et la méthode génératrice pour produire des engrenages cylindriques, hélicoïdaux, vis sans fin et synchrones. La configuration colonne verticale + plateau tournant assure une grande rigidité, de faibles vibrations et un chargement aisé des pièces lourdes, adaptées à la production en série et de précision dans la fabrication d'engrenages.

Principales caractéristiques

• Structure stable : colonne verticale et plateau pour une forte rigidité et une réduction des vibrations, adaptée aux engrenages de grand diamètre et à grand module.
• Haute précision d'usinage : prend en charge les engrenages droits, hélicoïdaux, vis sans fin et synchrones avec un profil de dent et une précision de pas stables pour des applications moyen à haut de gamme.
• Grande capacité de pièces : plateaux lourds et bridage à haute capacité portante pour les engrenages disque, moyeu et grand diamètre ; chargement/déchargement pratique.
• Haut degré d'automatisation : commande CNC avec indexation automatique, alimentation automatique et interpolation multi-axes pour une qualité et une productivité constantes.
• Large gamme d'applications : réducteurs, machines de construction, éolien, composants de machines-outils et autres secteurs dépendant des engrenages.

Tableau technique
Item | UNITÉ | YK31125-6 | YK31160-6 | YK31200-6 | YK31315-6 | YK31400-6 | YK31500-6 | YK31630-6
Nombre d'axes commandés | | 6 | 6 | 6 | 6 | 6 | 6 | 6
Diamètre maximal de la pièce | mm | φ1250 | φ1600 | φ2000 | φ3150 | φ4000 | φ5000 | φ6300
Module maximal | mm | 28 | 32 | 36 | 32 | 36 | 36 | 42
Largeur de traitement max | mm | 1000 | 1000 | 1000 | 1000 | 1800 | 1800 | 1800
Diamètre de fraise (max) | mm | φ350/405 | 460/700 | 460/700 | φ350/405 | φ450/700 | φ450/550 | φ450/550
Puissance moteur principal | kW | 36 | 51 | 78 | 35 | 115 | 115 | 115
Diamètre du plateau | mm | φ1250 | φ1500 | φ1890 | φ2640 | φ3400 | φ3750 | φ3750
Poids | kg | 38000 | 53000 | 55000 | 55000 | 110000 | 115000 | 118000

Caractéristiques techniques

• Modèles : YK31125-6, YK31160-6, YK31200-6, YK31315-6, YK31400-6, YK31500-6, YK31630-6.
• Axes commandés : 6 pour tous les modèles.
• Plage de diamètre des pièces : jusqu'à φ6300 selon le modèle.
• Module maximal : jusqu'à 42 mm selon le modèle.
• Déplacement axial de broche : 340–600 mm selon le modèle ; vitesses d'avance Radiale 1–2000 m/min, Tangentielle 1–3000 m/min, Axiale 0–1000 m/min.
• Moteur principal : 35–115 kW selon le modèle ; diamètres de plateau φ1250–φ3750.
