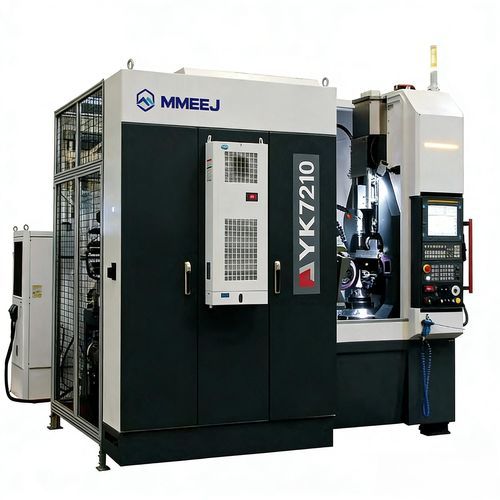

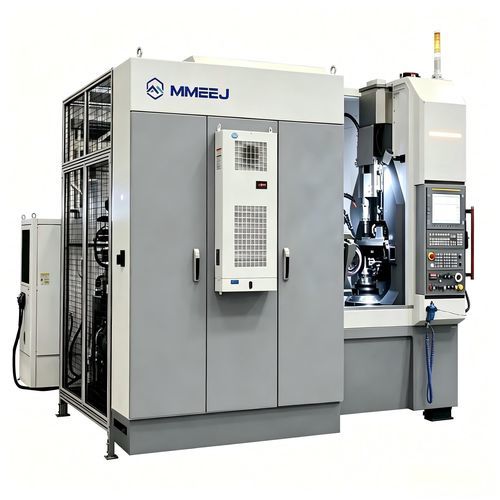

Rectifieuse pour engrenage YK7210verticaleCNC5 axes
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications
- pour engrenage
- Structure
- verticale
- Type de commande
- CNC
- Nombre d'axes
- 5 axes
- Autres caractéristiques
- de haute précision, en continu
- Vitesse de broche
2 000 rpm, 7 000 rpm
(12 566 rad.min-1, 43 982 rad.min-1)- Puissance
15 kW, 25 kW
(20,39 hp, 33,99 hp)- Course X
Min: 100 mm
(3,94 in)Max: 370 mm
(14,57 in)- Course Y
Min: 0 mm
(0 in)Max: 190 mm
(7,48 in)- Diamètre de la meule
275 mm
(11 in)- Vitesse
10 m/min
- Poids de la machine
10 000 kg
(22 046,23 lb)
Description
Caractéristiques principales
Agencement et composants de la machine
Applications
Caractéristiques techniques
- Utilise la rectification générative continue (similaire au fraisage d'engrenages), adaptée à la rectification en grande série d'engrenages avec rendement et précision élevés.
- Corps de machine conçu pour une grande rigidité, symétrie thermique et construction modulaire afin d'assurer précision, efficacité, rigidité, stabilité et fiabilité.
- Fonctions logicielles complètes et exploitation simple, adaptées aux environnements de production.
Agencement et composants de la machine
- Agencement vertical comprenant la machine principale, l'armoire électrique, le dispositif d'extraction des brouillards d'huile, le système hydraulique et le système de refroidissement.
- Équipée du système CNC FANUC31iB ; commande sur sept axes avec liaison sur cinq axes : quatre axes linéaires (X, Y, Z, X1) et trois axes de rotation (A, B, C), plus l'axe d'habillage de la meule (B1). Les axes B, C, X, Y et Z sont des axes liés.
Applications
- Conçue pour l'usinage de pièces dentées dans les secteurs automobile, des réducteurs et des robots intelligents.
- Les modèles de machine peuvent être personnalisés selon les plans clients.
Caractéristiques techniques
- Modèle : YK7210
- Diamètre maximum d'usinage (mm) : φ100
- Module maximum d'usinage (mm) : 0,5~2
- Course X (mm) : 270 (100~370)
- Course Y (mm) : 190 (0~190)
- Course Z (mm) : 300 (150~450)
- Course Z1 (mm) : 350 (475~825)
- Avance rapide X, Y, Z (m/min) : 10
- Angle d'inclinaison de la tête de meule (degrés) : ±45
- Dimensions maxi meule (O.D × I.D × largeur) (mm) : φ275×φ160×125
- Diamètre Dresseuse (mm) : φ110
- Vitesse Dresseuse (tr/min) : 1500～6000
- Puissance nominale broche pièce (kW) : 15
- Couple nominal broche pièce (N·m) : 119
- Vitesse max broche pièce (tr/min) : 2000
- Puissance nominale broche meule (kW) : 25
- Couple nominal broche meule (N·m) : 119
- Vitesse max broche meule (tr/min) : 7000
- Puissance nominale servomoteurs X, Y, Z, A (N·m) : 4/2.3/4/2.3
- Couple nominal servomoteurs X, Y, Z, A (kW) : 22/8/22/8
- Dimensions (L×l×H) (mm) : 3700×4120×3180
- Puissance totale (kVA) : 70
- Poids machine (Kg) : 10000
