Raboteuse stationnaire YK23 series
électrique

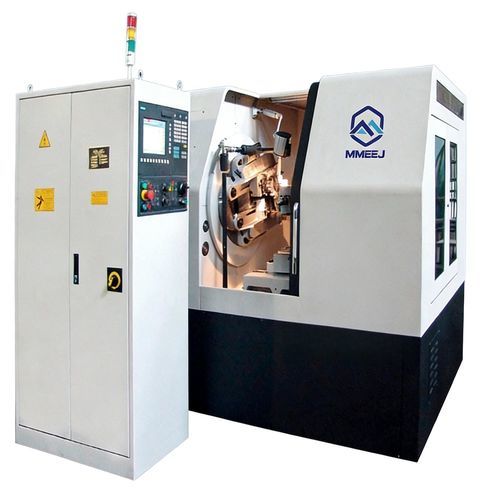

Raboteuse stationnaire - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - électrique
Raboteuse stationnaire - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - électrique
Raboteuse stationnaire - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - électrique - image - 2
Raboteuse stationnaire - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - électrique - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Meijin Machinery Equipment (Dalian) Co., Ltd.

Caractéristiques

Configuration
stationnaire
Autres caractéristiques
électrique

Description

Présentation
  • La machine pialleuse CNC pour engrenages coniques droits Série YK23 (modèles YK2312 et YKM2350) est conçue pour l'usinage d'engrenages coniques droits de haute précision. Elle repose sur l'expérience du fabricant dans les machines-outils pour engrenages droits et hélicoïdaux et s'adresse à des applications telles que les instruments de précision et les compteurs.
  • Adaptée à la production en série et en petites séries, la machine est simple d'utilisation, stable et atteint une précision d'usinage de niveau GB6. Le client peut fournir des plans pour l'adaptation de la machine. Les images de la page montrent des exemples de pièces usinables.


Données techniques
  • Modèles : YK2312 | YKM2350
  • 1. Dimensions de la pièce : Module maxi : 2,5 mm (YK2312) | 10 mm (YKM2350) ; Longueur maxi de l'élément de pas : 60 mm | 250 mm ; Diamètre de pas maxi (rapport 10:1) : 120 mm | 500 mm ; Angle de racine (Max/Min) : 90°/4° | 80°/8° ; Rapport extrême (AL angle d'arbre 90°) : 10:1 | 10:1 ; Profondeur de dent maxi : 5,5 mm | 20 mm ; Largeur de face maxi : 20 mm | 85 mm ; Nombre de dents : 5–150 | 10–200.
  • 2. Broche pièce : Diamètre du cône au grand bout : φ31.267 | φ100 ; Cône : Morse NO.4 | 1:20 ; Longueur du cône : 80 mm | 160 mm ; Diamètre du trou traversant : φ20 H11 | φ78 ; Distance de la face de la broche au centre machine : 30–190 mm | 70–380 mm.
  • 3. Tête de coupe : Angle de réglage : 360° | 120° ; Inclinaison maxi du berceau : 80° | 60° ; Angle de positionnement maxi du porte-outil : 8° | 8° ; Course maxi de l'outil : 28 mm | 95 mm ; Débordement de l'outil (extrémité intérieure/extérieure) : 3 mm/5 mm | 3 mm/5 mm.
  • 4. Outil : Type : GR83-601 fraise pour engrenages coniques droits ; Spécification de la fraise : I | III ; Courses par minute de la fraise : 250–700 | 98–500.
  • 5. Tension : 380 V. 6. Poids de la machine : 1,8 t | 8 t. 7. Dimensions hors tout (L×l×H) : 1700×1650×1700 mm | 2400×1800×1800 mm.


Caractéristiques / spécifications techniques
  • Série : YK23 Series
  • Modèles disponibles : YK2312 et YKM2350
  • Application : Usinage d'engrenages coniques droits de haute précision pour des secteurs tels que les instruments de précision et les compteurs
  • Précision d'usinage : Niveau GB6
  • Module maxi : 2,5 mm (YK2312), 10 mm (YKM2350)
  • Diamètre de pas maxi (rapport 10:1) : 120 mm (YK2312), 500 mm (YKM2350)
  • Plage du nombre de dents : 5–150 (YK2312), 10–200 (YKM2350)
  • Courses de la fraise par minute : 250–700 (YK2312), 98–500 (YKM2350)
  • Tension : 380 V
  • Poids de la machine : 1,8 t (YK2312), 8 t (YKM2350)
  • Dimensions hors tout (L×l×H) : 1700×1650×1700 mm (YK2312), 2400×1800×1800 mm (YKM2350)
