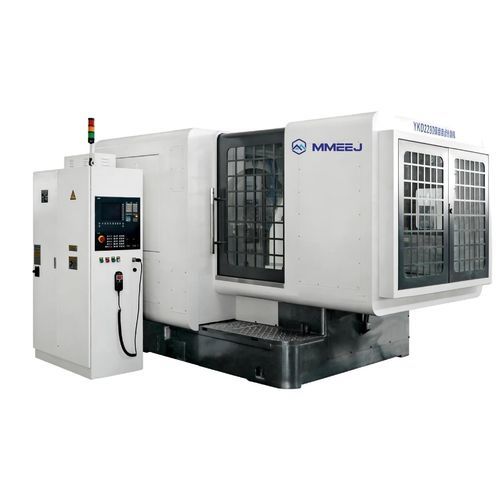

Machine à tailler les engrenages CNC YK22 series

horizontalpour engrenage conique

Aperçu
La série YK22 de fraiseuses pour engrenages est conçue pour l'usinage des engrenages coniques et des engrenages coniques hélicoïdaux dans divers secteurs industriels. Elle couvre une large plage de modules et de diamètres de pièce, adaptée à la production automobile, aéronautique, énergies nouvelles, machines de précision et autres applications industrielles.

Système de commande et précision
Équipée en standard du système CNC SIEMENS 828D. Les systèmes FANUC et domestiques sont disponibles en option. Les pièces usinées peuvent atteindre une précision conforme aux classes GB 6–7.

Modèles et fonctionnalités

• Modèle YKH : machine CNC 4 axes permettant la programmation du hobgage, du divisionnement d'engrenage, de l'avance axiale et de la vitesse de l'outil pour optimiser l'usinage des petits modules.
• Modèle YK : fraiseuse CNC 3 axes pour engrenages coniques hélicoïdaux, structure de type berceau offrant une grande rigidité structurelle et de transmission, garantissant une précision stable et une longue durée de vie.

Équipement standard
Comprend des protections complètes, un convoyeur automatique de copeaux et une armoire électrique indépendante et étanche.

Tableau des performances
Élément | Unité | YKH2212 | YK2212B | YK2232 | YKT2250 | YKD2280 | YK22160
Module max. | mm | 2.5 | 3 | 6 | 10 | 15 | 30
Diam. max. pièce | mm | 125 | 125 | 320 | 500 | 800 | 1610
Rapport max. | | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1
Largeur de face max. | mm | 20 | 20 | 40 | 70 | 100 | 240
Nombre de dents | | 5–100 | 5–100 | 5–100 | 5–100 | 4–100 | 4–100
Taille de fraise | inch | 0.5, 1, 1.5, 2, 3.5 | 0.5, 1, 1.5, 2, 3.5 | 6, 7.5, 9 | 6, 9, 12 | 6, 9, 12, 18 | 18–40
Poids machine | kg | 2300 | 2600 | 6000 | 6500 | 12500 | 95000

Caractéristiques techniques

• Série : YK22 Series
• Commande : système CNC SIEMENS 828D (FANUC et systèmes domestiques en option)
• Précision des pièces : jusqu'à la classe GB 6–7
• Modèle YKH : 4 axes CNC, hobbage programmable, division d'engrenage, avance et vitesse d'outil réglables
• Modèle YK : fraisage d'engrenages coniques hélicoïdaux 3 axes, structure en berceau pour grande rigidité
• Équipement standard : protection complète, évacuation automatique des copeaux, armoire électrique étanche et indépendante
• Applications : outils électriques, automobiles, machines de chantier, aéronefs, navires, énergies nouvelles, appareils électroménagers intelligents, machines-outils de précision
