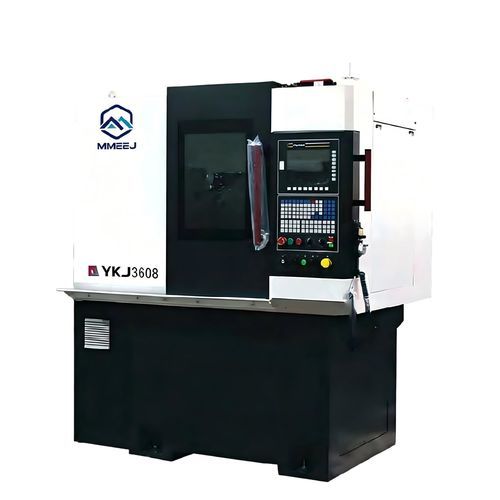

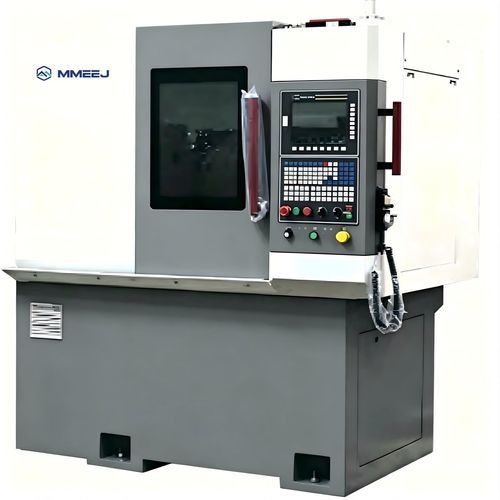

Machine à fraiser les engrenages CNC YK series

horizontale

Présentation
Les machines de taillage d'engrenages par générateur horizontales offrent un serrage horizontal adapté à l'usinage d'engrenages sur arbre. La gamme couvre des modèles conventionnels jusqu'aux machines CNC haut de gamme, constituant une série complète pour la production et l'atelier.

Capacités
Module d'usinage : 0,1–6 mm (selon le modèle). Diamètre d'usinage : 10–100 mm. Les systèmes de commande et le nombre d'axes sont configurables. Les dispositifs de bridage et les fraises (hobs) sont fournis en fonction des pièces.

Remarques
Ces machines horizontales peuvent usiner des engrenages d'arbre, des arbres cannelés et des composants dentés externes similaires.

Tableau technique (modèles et spécifications)
Models: YKJ3608 | YKJ3608/1 | YK 3608 | YK 3608/1 | YK 3608/2
Diamètre max. de travail (mm) : φ80 | φ80 | φ80 | φ80 | φ80
Module max. de travail (mm) : 1,5 | 1,5 | 2 | 1,5 | 1,5
Vitesse broche pièce (tr/min) : 500 | 500 | 500 | 500 | 500
Vitesse broche hob (tr/min) : 2500 | 2500 | 2000 | 2000 | 3000
Course de déplacement du hob (mm) : 60 | 60 | 60 | 60 | 60
Course du chariot Z (mm) : 200 | 200 | 150 | 150 | 150
Angle d'oscillation tête hob (degrés) : ±45 | -40~+65 | ±40 | -40~+65 | -40～+65
Nombre minimal de dents (pièces) : 3 | 3 | 3 | 3 | 3
Diam.×long. max hob (mm) : φ63×60 | φ63×60 | φ63×60 | 63×60 | φ63×60
Puissance totale (kVA) : 8 | 8 | 10 | 10 | 10
Dimensions hors tout (L/L/H) (mm) : 1650×1600×1900 | 1650×1600×1900 | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980
Poids machine (t) : ≈3 | ≈3 | ≈3 | ≈3 | ≈3

Caractéristiques / Spécifications techniques

• Modèles disponibles : YKJ3608, YKJ3608/1, YK 3608, YK 3608/1, YK 3608/2
• Diamètre max. de travail : φ80 mm
• Module max. : jusqu'à 2 mm (selon modèle)
• Vitesse broche pièce : 500 tr/min
• Vitesse broche hob : 2000–3000 tr/min selon modèle
• Course de déplacement du hob : 60 mm
• Course du chariot Z : 150–200 mm selon modèle
• Angle d'oscillation tête hob : de ±45 à -40~+65 selon modèle
• Nombre minimal de dents : 3
• Diam.×long. max hob : φ63×60 mm (typique)
• Puissance totale : 8–10 kVA selon modèle
• Dimensions et poids varient selon le modèle (dimensions env. de 1650×1600×1900 mm à 1950×1285×2100 mm ; poid ≈3 t)
