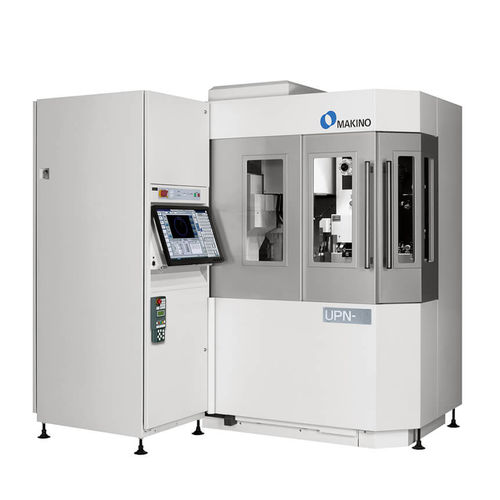

Machine d'électroérosion à fil UPN-01

de haute précisionCNC

Usinage et finition de surface ultra-précis pour opérations par fil de petite taille/fines Le UPN-01 représente la toute dernière avancée dans les technologies d'usinage et de finition de surface ultra-précis pour les opérations par fil de petite taille/fines. La machine présente un système d'entraînement de fil horizontal unique qui renforce les performances d'enfilage. Elle est capable de tarauder de manière fiable des trous de démarrage de 30 µm de diamètre, et peut fonctionner avec des diamètres de fil allant de 0,100 mm à 15 µm. Le UPN-01 peut atteindre des niveaux de précision submicroniques, rendus possibles grâce aux guidages à pression statique pneumatique de la machine et à la technologie de mouvement à moteur linéaire. Ces deux systèmes avancés de contrôle du mouvement se combinent pour minimiser la friction et l'inertie mécaniques afin de garantir des mouvements incrémentiels d'une ultra-précision constante. Le UPN-01 utilise un système de retour à échelle de 0,01 µm ou 10 nanomètres, qui offre un incrément programmable minimal de 0,1 µm capable d'une circularité de mouvement mécanique de 0,2 µm.
